De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010

De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010
Digital Vibration Calibrator Calibrate Vibration Meter Vibration Analyzer Vibration Tester ISO10816 HG-5010
De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010

Grote Afbeelding :  De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: ISO, CE, GOST
Modelnummer: Hg-5010
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: standaard de uitvoerpakket
Levertijd: 1-4 werkdagen
Betalingscondities: T/T, Western Union, PAYPAL
Levering vermogen: 500

De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010

beschrijving
Prode: 5mm en 8mm sondeswaaier: 0~4.0mm Versnelling: m/s2 (PIEK)
Snelheid: mm/s (RMS) Verplaatsing: um (Pk-PK)
Frequentie: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01% Waaier: 0~4.0mm
Hoog licht:

Niet destructieve het Testen Machine

,

ndt inspectiehulpmiddelen

De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010





Toepassing voor de Trillingskalibermeter van ISO10816 Hg-5010:



1.Can wordt gebruikt om trillingsversnellingsmeter, snelheid en nabijheidsomvormer en ook een trillings meetinstrumenten te kalibreren. De standaardsinus signaleert bij frequentie 10, 20, 40, 80, 160, 320, 640 en 1280 Herz

2.Can wordt geproduceerd van de kalibermeter de omvang van de versnelling, de snelheid en de verplaatsing

3.Can wordt bepaald door potentiometers en op digitale vertoningen getoond. Of de horizontale of verticale trilling kan worden geproduceerd.

4.HG-5010 de trillingskalibermeter combineert de generator van het sinussignaal, machtsversterker, standaardomvormer en een schudbeker in één en eigenschappen een klein volume, hoge nauwkeurigheid en gemakkelijke verrichting. Het kan of in laboratorium of op plaats worden gebruikt.

5. Internationale normen: ISO10816



Specificaties:



Frequentie: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01%

Eenheid:

Versnelling: m/s2 (PIEK)

Snelheid: mm/s (RMS)

Verplaatsing: um (pk-PK)



Omvangnauwkeurigheid:



Versnelling (30m/s2 pk, 80Hz) 40Hz aan 320Hz + 0.3dB + 1digit

20Hz aan 640Hz + 0.5dB +1digit

Snelheid (25mm/sec pk, 80Hz) 40Hz aan 320Hz +0.5dB +1digit

Verplaatsing (10μm pk-pk, 80Hz) 40Hz aan 320Hz + 0.5dB + 1digit



De lineariteit van de nabijheidssonde



Prode: 5mm en 8mm sondeswaaier: 0~4.0mm

Vertoning: 3 1/2 cijfervertoning voor versnelling, snelheid of verplaatsing

Maximumtrillingsomvang en maximumlading:

Wegens vibrostand in Hg-5010 Trilling wordt gebruikt is de Kalibermeter eerder klein, tijdens de kaliberbepaling van omvormers van verschillend gewicht onder verschillende frequenties is de outputomvang kalibermeters die ook verschillend. De maximumtrillingsomvang en de maximumlading zijn verwant met de maximumversnelling. Maximumsnelheid en maximumdieverplaatsingsoutput van de kalibermeter onder een bepaalde frequentie en met een bepaald gewicht van de te kalibreren omvormer wordt geproduceerd. De specifieke cijfers kunnen in de volgende lijst worden gezien.



Gewicht



Freq

<>100g <>250g <>650g
a (m/S2) v (mm/S) D (μm) a (m/S2) v (mm/S) D (μm) a (m/S2) v (mm/S) D (μm)
10Hz 2.5 28 1300 3.5 40 1800 4 45 2000
20Hz 15 85 1900 10 60 1300 5 28 640
40Hz 60 170 2000 35 100 1100 12 35 380
80Hz 100 141 800 40 60 320 14 20 110
160Hz 75 53 150 35 25 70 12 8.5 24
320Hz 50 18 25 30 10 15 10 3.5 5
640Hz 30 5 3 20 3.5 2 6 1 *
1280Hz 23 2 * 10 0,9 * 5 0,4 *

Nota: Met hogere frequentie is de waarde van de verplaatsing van trilling zeer klein zodat zal er geen output van het trillingssignaal van de kalibermeter zijn.



Grootte: 280 x 180 x 250 (mm)

Gewicht: 20lb, 9kgs

Temperatuur: Verrichting: 0oC aan 50 oC

Opslag: -20 oC aan 70 oC

Vochtigheid: 90% die niet - condenseren

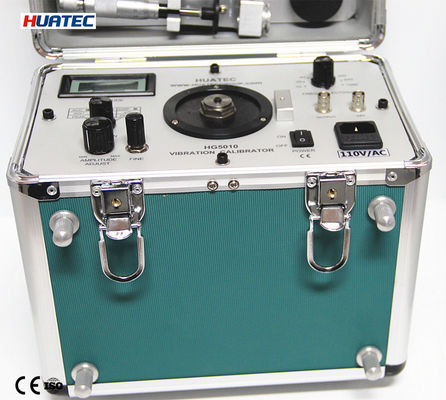

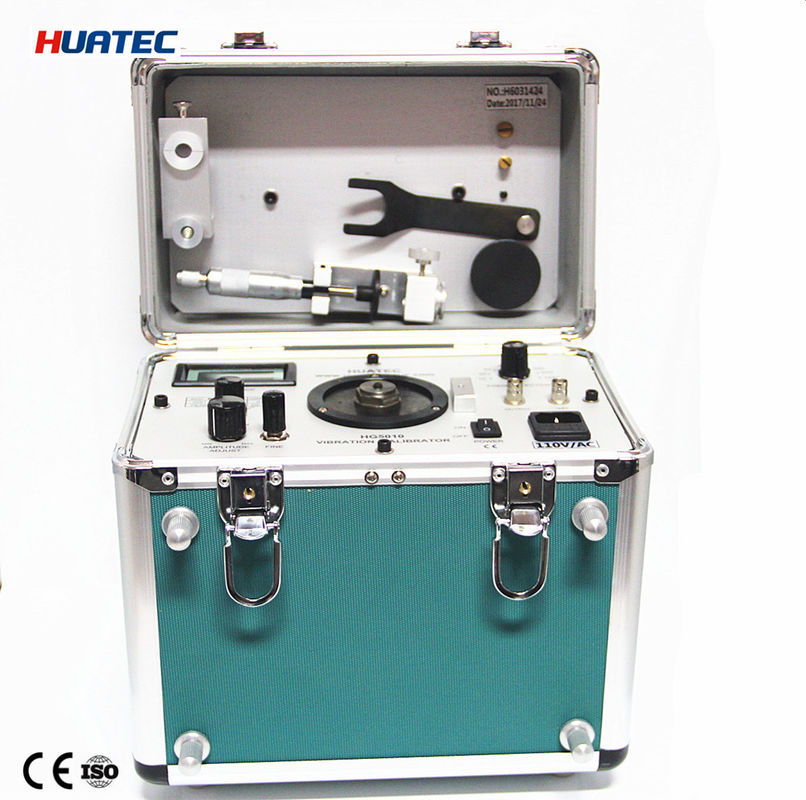

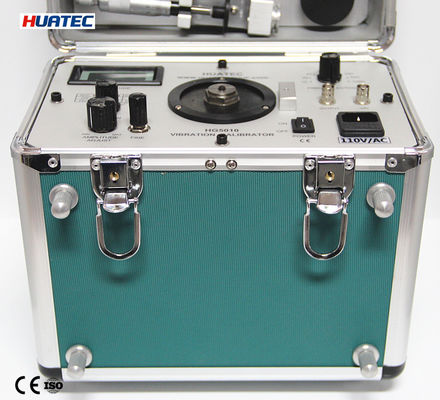

Het controlebord van Hg-5010 Trillingskalibermeter wordt getoond zoals volgend:



De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 0

1 de outputvertoning die van de trillingsomvang de omvang van de verschillende output van het trillingssignaal van de kalibermeter tonen

2 kaliberbepalingspotentiometer

3 functie die schakelaar selecteren die de output van de kalibermeter verplaatsen naar versnelling, snelheid of verplaatsing

4 potentiometer voor het aanpassen van de outputomvang

Het aanpassen van de potentiometer om de omvang van de outputtrilling te veranderen

5 langzaam aanpassend de omvang van de outputtrilling

6 de lijst voor het bevestigen van de te kalibreren omvormer

7 het draadgat voor het bevestigen van de tribune van nabijheidssonde

Tijdens de kaliberbepaling van nabijheidssonde, wordt de tribune van de omvormer bevestigd op het controlebord door dit draadgat.

8 machtsschakelaar 220 VAC

9 contactdoos voor de wisselstroominput van 220 V

Gebruikt voor het verbinden van de wisselstroom van 220 V.

10. Contactdoos voor machtsoutput

Voor de controle van de golfvorm van het outputsignaal van de machtsversterker van de kalibermeter.

11 outputcontactdoos van – 24 V-voltage

Verstrekkend macht bij – 24 V voor proximitor tijdens de kaliberbepaling van nabijheidssonde.

12 frequentie die schakelaar selecteren

1

De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 1

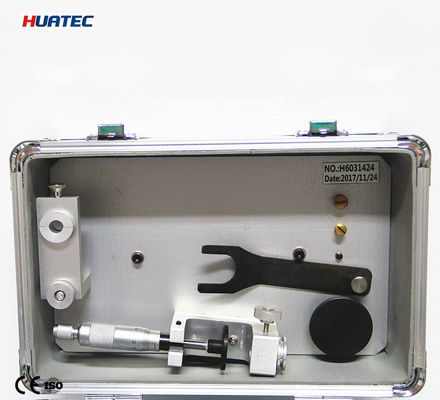

Bevestigende tribune

2De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 2







Asmicrometer

3

De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 3





Hulpmiddel om de sensor te bevestigen

4



De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 4



Testende plaat

5



De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 5



M5 Bevestigende schroef

6



De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 6



M5-M8 overgangsschroef

7



De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 7



M5-M10 overgangsschroef





De digitale Trillingskalibermeter kalibreert van de de Trillingsanalysator van de Trillingsmeter de Trillingsmeetapparaat ISO10816 Hg-5010 8
