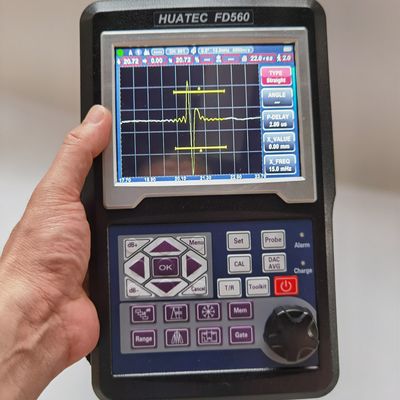

FD560 0-10000mm DAC, AVG, TCG AWS Ultrasone foutdetector
Productbeschrijving:
Gebruiksvriendelijke dialoog interactief helpt bij operaties zoals kalibratie, het maken van curven, etc.
★ Alle tools die u nodig heeft: DAC, AVG, TCG AWS, etc.
★ Herhalingsfrequentie puls: 10-2000Hz nauwkeurige aanpassing, snelle scan, niets missen.
★ Hoge signaal-ruisverhouding, heldere en stabiele echo, anti-ruis ontwerp, perfect voor zware werkomstandigheden.
★ 12-cijferige AD, snelle sampling leidt tot een beter echogram met alle details. Gevoelig en kan zelfs kleine fouten detecteren.
★ Kan probe frequentie 20M perfect gebruiken.
★ IP65 standaard. Beschermende rubberen behuizing. Dempingsondersteuning maakt het mogelijk om in elke hoek te staan.
★ Batterij gaat 15 uur mee op één lading.
Kenmerken:
Geautomatiseerde weergave van precieze foutlocatie (Diepte d, niveau p, afstand s, amplitude, sz dB, ф).
Foutmeting: Automatische foutmeting met behulp van AVG of DAC/TCG, versnelt de rapportage van defectacceptatie of -afwijzing.
Geautomatiseerde kalibratie van transducer Nulpunt, Hoeken, Voorkant en materiaalsnelheid. (V2 en twee gaten)
Handig om DAC/TCG en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden gewijzigd en gecompenseerd.
Verbinding met U-Disk, het apparaat kan onbeperkt geheugen krijgen.
Er zijn 17 standaarden in het apparaat.
Bluetooth-verbinding met een mobiel apparaat om detectierapporten ter plaatse te genereren en af te drukken. AWS D1.1.
Functie voor correctie van gebogen oppervlakken.
Functie voor het meten van scheurhoogte.
Vergrootpoort: spreiding van het poortbereik over de volledige schermbreedte.
Automatische versterkingsfunctie.
Envelop: Gelijktijdige weergave van live A-scan met een vernieuwingsfrequentie van 70 Hz en envelop van A-scan weergave.
Peak Hold: Vergelijk bevroren piek golfvormen met live A-Scans om testresultaten gemakkelijk te interpreteren.
Scan Freeze: Weergave freeze houdt golfvorm- en geluidspadgegevens vast.
Alarm: Piep en LED.
Real Time Klok.
Echo vullen.
Markering vastleggen.
Echokleur binnen de Gate.
Technische parameters:
| Parameter |
Specificatie |
| Afmetingen |
250×165×55mm |
| Opslagtemperatuur |
-30℃ tot 50℃ |
| Transducer aansluitingen |
BNC of LEMO |
| Bandbreedte (versterker banddoorlaat) Frequentie |
0,2 tot 25 MHz |
| Afwijzing (onderdrukking) |
0 tot 80% Volledige schermhoogte |
| Stroomvereisten |
AC Netspanning 100-240 VAC, 50-60 Hz |
| Dynamisch bereik |
≥38dB |
| Oplossend vermogen |
>40dB (5P14) |
| Materiaalsnelheid |
100～20000 M/s |
| Gevoeligheidsoverblijfselen |
>68dB |
Basis instrumentenpakket
Draagbare ultrasone foutdetector
Rechte bundel transducer (2,5 MHz, Φ20)
Hoekbundel transducer (4 MHz, 8 mm×9 mm, 60°)
Verbindingskabel voor de transducer (Q9-C5, of optioneel C9- C5)
Oplaadbare Li-Ion batterijpakket, 8 ampère uur
Voeding/oplader
Gebruikershandleiding in het Engels
App Software
beschermende rubberen behuizing
Riem
Opties:
1. Draaibare metalen steun, Dempingsondersteuning maakt het mogelijk om in elke hoek te staan.
2. Bluetooth-verbinding met een mobiel apparaat om detectierapporten ter plaatse te genereren en af te drukken. Bluetooth-app op mobiel apparaat.
3. IIW V2 blok.
4. Lederen foedraal.
