HG904A 2-kanaal gegevensverzamelaar / diagnostische analysator / trillingsfasebalansator

HG904A 2-kanaal gegevensverzamelaar / diagnostische analysator / trillingsfasebalansator

Ongelijkheid is een van de voornaamste oorzaken van trillingen van machines. Naar schatting wordt ongeveer 50 procent van alle storingen veroorzaakt door onbalans van rotoren.Het beste middel om mechanische onevenwichtigheden weg te krijgen is het balanceren op de locatie.NieuwHG904A Machinery Analyzer/Balancer is hierbij bijzonder handig. Het kan de intensiteit van de trillingen meten; de oorzaak van de trillingen diagnosticeren door het frequentiespectrum te analyseren.Het kan ook worden gebruikt om de rotatiesnelheid en trillingsfase te meten, en om het onbalansgewicht en de locatie te berekenen.

Amplitudebereiken en frequentiereactie voor de totale trillingsmeting:

FEten:

• Gemakkelijk te gebruiken
• Vector illustratie, het balanceringsproces en het resultaat worden duidelijk weergegeven op een oogopslag
• Berging van balanceringsgegevens van 10 rotoren
• Selecteerbaar van proefmassa verwijderen of blijven
• Afsplitsing van het balanceringsresultaat naar twee toegewezen locaties
• Testgewichtsbereik berekend op basis van het gewicht van de rotor, de rotatiesnelheid, de straal en de vereiste balansgraad
• Automatische beoordeling van de geldigheid van de testmassa
• Meting van RPM, amplitude en fase
• AD:16 bit
• Op het terrein 400,800,1600,3200,6400,12800 lijnen FFT-spectrum en diagnostische functie
• Simultane gegevensverzameling via twee kanalen
• Hardware omhulsel demodulatie voor lagers en tandwieldiagnose
• Overdrachtsfunctie voor het meten van natuurlijke frequentie
• Golfvorm en spectrum weergeven door middel van een groot LCD
• Bewaarder van trillingswaarden en trillingsgolfvorm

Operatietoestand

• Temperatuurbereik: van 5°C tot 50°C
• Relatieve luchtvochtigheid:<85%, onverzadigd
• met een gewicht van niet meer dan 50 kg
• Zonder sterk elektromagnetisch veld en sterke impact

Specificaties:

• Rotatiesnelheidsbereik voor dynamische balancering: 70-13.000 r/min
• Automatisch bereik en handmatig bereik selecterbaar
• Vibratie-metingsnauwkeurigheid: 5 %

l Sensoren: piezo-elektrische versnellingsmeter, magnetische snelheid, Eddy-verplaatsing enz.

• 8^De- order ellips anti-aliasing filter, RPM band-pass filter
• Invoersignaal:Accelerometer, ICPen spanning

• Frequentiebereik van spectrumanalyse: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz alleen voor monsterneming met één kanaal(spectrumanalyse 35KHz),

51.2KHz voor twee-kanaals bemonstering(spectrumanalyse 20KHz)).

• Gegevensopslag: 8G

• Notepad: 10 conditiekodes voor visuele inspectie
• Uitgang: USB voor communicatie met pc's
• Vermogen: Ni-MH-oplaadbare batterij voor 8 uur continue werking, waarschuwing voor laag batterijniveau
• Werkomgeving: 0~55^oC, 90% luchtvochtigheid, niet-condenserend
• Rotatiesnelheidsmeting met fotocelsensor
• Dynamisch bereik: 60dB met 48dB verstelbaar vermogen
• Afmetingen: 21 × 13 × 4 cm; Gewicht: 1,2 kg (inclusief batterijen)

•



  Verpakking

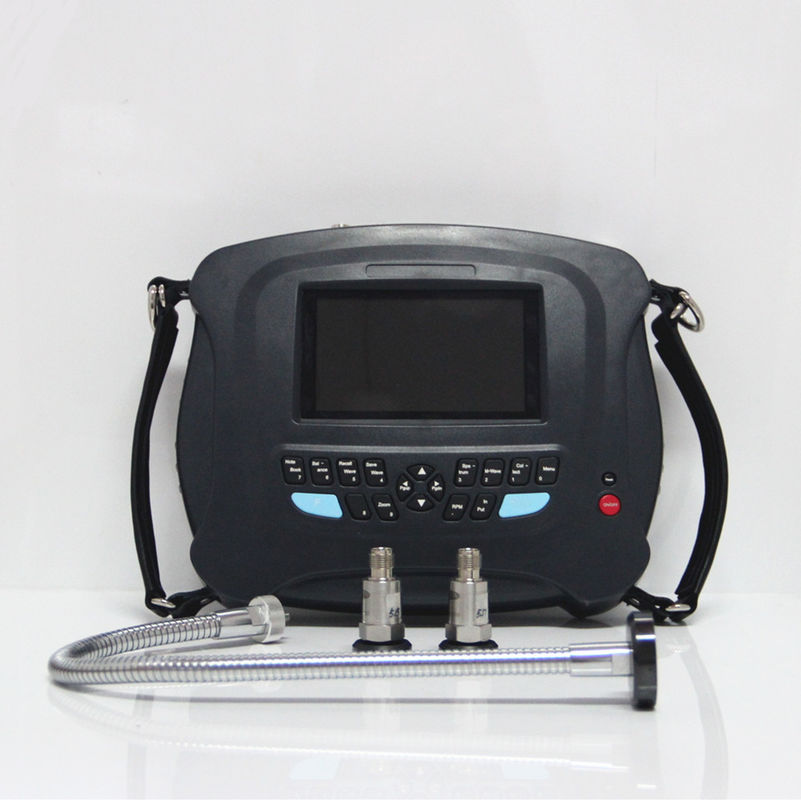

  NieuwHG904A Vibratiedataverzamelaar 1
  Versnellingsmeter 2
  Magnetische berg 2
  Staalverlengingssonde 1
  Batterijoplader 1
  Accelerometerkabel 3
  USBCommunicatiekabel 1
  Balanceringsmodule 1

  Tacho/Trigger Sensor en kabel 1
  Reflectiepapier set 1
  Vinnige startgids 1
  Software-CD 1
  Certificaten van HG904A en sensoren 3
  Het dragen van de koffer 1
