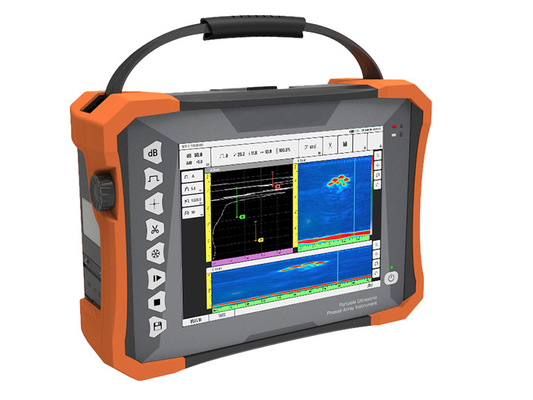

HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector

HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector
HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector

Grote Afbeelding :  HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: CE
Modelnummer: HPA-620
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: USD42090/set - USD47580/set
Verpakking Details: Buitenkarton verpakking
Levertijd: 20-30 werkdagen na ontvangstbewijs van uw betaling
Betalingscondities: T/T, Western Union, PayPal, L/C
Contact

HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector

beschrijving
Weergave: 10,4-duim touch screen Opslag: Intern: 64 GB; extern: USB-flashdisk
AC: 100 V~240 V 50 Hz/60 Hz Ingress Protection Rating: IP65
Markeren:

Draagbare Ultrasone Gebrekdetector

,

Phased Array ultrasone foutdetector

,

IP65 Ultrasone foutdetector

HPA-620 Draagbare 32:128PR Phased Array TOFD Scanning Ultrasone Foutdetector

De HPA-620 is een draagbare 32:128PR Phased Array foutdetector.

Het is uitgerust met de conventionele ultrasone inspectiemodule, TOFD-module, conventionele Phased Array-module, die de gelijktijdige scanning van TOFD en Phased Array ondersteunt, evenals dual-array probes. Met een water- en oliebestendig touchscreen en volledige testgegevensregistratiemogelijkheden, is de HPA-620 een geavanceerde intelligente Phased Array foutdetector.


Parameter:

Kanalen
Modus PA-modus UT-modus TOFD-modus
Aantal 32:128 2 2
Fysieke Parameter
Display 10,4-inch touchscreen
Import 1 IPEX, 4 C5
I/O-poorten 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (kan overzetten naar HDMI)
WIFI
LEMO 1B encoderpoort
TTL I/O-poort
GPS Ja
Opslag Intern: 64GB; Extern: USB-flashdisk
Gewicht 5kg (zonder batterij)
Afmetingen 350 mm×250 mm ×130 mm
(L×B×H)
AC 100V~240V 50Hz/60Hz
DC 13.5V
Batterijtype Lithium batterij
Batterijcapaciteit Dubbele batterij, elk<100Wh
Levensduur batterij ≥4.5h
Temperatuur Bedrijfstemperatuurbereik:-10℃~40℃
Opslagtemperatuurbereik:-20℃~60℃
Beschermingsgraad IP65
UT
PRF 25Hz~10kHz
Zendspanning 75V~250V (50Ω belasting)
Pulsbreedte 30ns~1000ns, met stap van 5ns
Demping 400Ω, 80Ω
Bemonsteringsfrequentie 100MHz
Bandbreedte 0.5MHz~20MHz (-3dB)
Versterking 0.0dB~110.0dB
Gevoeligheidsoverschot ≥60dB (smalle bandbreedte), ≥52dB (brede bandbreedte) (2.5P20 transducers, 200mmφ2 vlakke bodem gaten)
Verticale lineariteitsfout ≤3%
Horizontale lineariteitsfout ≤0.1%
Resolutie ≥26dB(2.5P20)
Dynamisch bereik ≥30dB
Filter Hoogdoorlaat, laagdoorlaat en meerdere smalle banddoorlaat
Gelijkrichting RF (TOFD-modus), volledige golf, halve golf +, halve golf –
Kanalen 2 kanalen
Maximale dekking 10000mm (in staal longitudinale golf)
Gate A/B/G
Gate Start Volledig bereik
Gate Breedte Gate start tot volledig bereik
Gate Drempel 1~99%
Alarm Geluid/Optisch
Meetpunt Voor/Piek
TCG 16
Phased Array
Kanalen 32:128
Max. Apertuur 32 elementen
Max. Elementen 128 elementen
Focuswet ≥1024
Scanhoek -89°~89°
Kalibratie Snelheid, Vertraging, TCG,ACG, Encoder
Testvolume 1000mm
Min. Hoektoename 0.1°( auto-aanpassing)
Bemonsteringsfrequentie 100MHz, 10bit
Gelijkrichting Volledige golf
A-scan schermhoogte 800% van de schermhoogte (Maximaal)
Instelbare analoge versterking 80dB
Max. PRF 20kHz
Zendspanning 20V~110V(50Ω belasting)
Pulstype Bipolaire blokgolf
Pulsbreedte 30ns~1000ns, stap van 5ns
Bandbreedte 0.5MHz~20MHz(-3dB)
Filter Hoogdoorlaat, laagdoorlaat, meerdere smalle banddoorlaat
Triggering Encoder, op tijd gebaseerd
Meetpunt Voor/Piek
Uitlezing Amplitude; straalpad; horizontaal; diepte
Meetresolutie 0.5mm
Scanmodus L/S/C/D –scan
Scanlengte ≥15 meter
Scansnelheid ≥30mm/s


Kenmerken:

Inspectiekanalen

  • 38:128PR Phased Array module
  • Gelijktijdige scanning van TOFD en Phased Array
  • Ondersteunt dual-array probes
  • 2-kanaals TOFD; 2-kanaals conventioneel ultrasoon testen

De functionaliteit van de HPA-620 biedt een grote voldoening aan de verschillende eisen van gebruikers.


Phased Array Module

  • Conventionele stompe lasinspectie; Conventionele stompe lasinspectie (met gelijktijdige scanning van TOFD en Phased Array)
  • Conventionele C-scan inspectie voor platen
  • Conventionele inspectie van bouten
  • Conventionele corrosie-inspectie
  • TKY-inspectie

TOFD-module

  • Procedureparameterinstelling; probe- en wigparameterinstelling

Gebruikers kunnen relevante parameters berekenen op basis van de probe- en procedureparameters, waaronder: PCS, scande dekking, bodemdekking, straalhoek.


Display

  • De HPA-620 is uitgerust met een 10,4-inch industriële TFT-scherm, met aanraakbediening, dat optimale weergaven biedt bij sterk licht en buitenshuis.

Procedureontwerp

  • De HPA-620 biedt proces-simulatiemodellen en kan ook een model bouwen door de afmetingen van objecten te importeren via CAD-software. Pas de speciale inspectieprocedure van gebruikers aan en bied een one-stop service voor het volledige scala aan oplossingen.

Bereik:

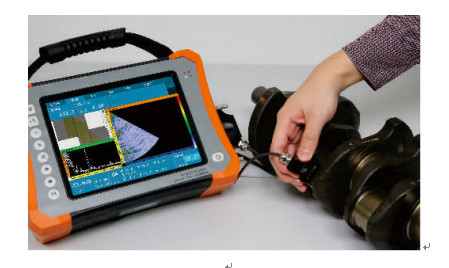

Ÿ Conventionele lasinspectie

Ÿ Phased Array C-scan inspectie van composietmaterialen

Ÿ Inspectie van bouten en geschroefde pijpen

Ÿ Inspectie van PE-verbindingen

Ÿ Oplossing voor lasinspectie van buizen met kleine diameter

HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector 0HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector 1HPA-620 Draagbare 32 128PR Fased Array TOFD Scanning Ultrasonic Defect Detector 2
