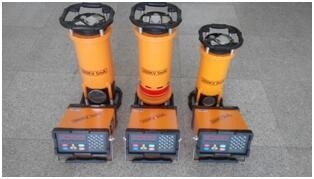

XXG-3505 350kv Industriële NDT Keramische buis Radiële röntgenmachine
Een korte inleiding
De XXG/XXQ-serie röntgenfoutdetectoren, geproduceerd door ons bedrijf, HUATEC Group Corporation, die variabele en constante frequentie pulstechnieken gebruiken.De XXG/XXQ-reeks controllers hebben een nieuwe structuurHet is gebaseerd op een microcomputerbesturingssysteem en een modulaire structuur, waardoor de integrale machine een betere stabiliteit en betrouwbaarheid krijgt.Voor het gemak van de klantenOnze generator heeft een gasisolatie, een gedwongen luchtkoeling en een geaarde anode.en heeft uitstekende eigenschappen van klein volume en licht gewicht.De producten zijn op grote schaal gebruikt voor niet-destructieve tests in de ruimtevaartindustrie, de lasindustrie, de scheepsbouwindustrie, de ketelpijpindustrie, de petrochemische industrie,luchtvaartuigenDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.
belangrijkste parameters
|
TYPE
Artikel 1
|
andere: |
| Maximale penetratiedichtheid Staal (A3) |
60 mm |
| Brandpuntsafstand |
600 mm |
| Tijd van blootstelling |
Vijf minuten. |
| Filmtype |
Tianjin III |
Dubbelloodfolie Versterkingsscherm
|
0.03 |
| Verwijdering in de donkere kamer |
20 ± 2 °C |
| Ontwikkeling |
Vijf minuten. |
| Zwartheid |
1.5 |
| Invoer |
Spanning (V) |
220V±10% 50−60Hz |
| Capaciteit (KVA) |
2.0 |
| Output |
Buizenspanning (KVP) |
200 tot 350 |
| Buisstroom (mA) |
5 |
| Stabiliteit |
± 1% |
|
Röntgenfoto
Buis
|
Fokust mm2 |
1.5x1.5 |
| Stralingshoek |
40±5° |
| Gevoeligheid |
k≤1,8% |
| Operatiemodus |
Intermitterende werking, tijd van straling tot koeling is 1:1 |
|
Röntgenfoto
Controller
|
Afmeting |
340×340×670 |
| Gewicht |
32 kg |
| Structuur van het circuit |
Microcomputerbesturing, modulaire structuur, voice prompt |
|
Röntgenfoto
Generator
|
Koeling |
Geforceerde luchtkoeling |
| Isolatie |
SF6 Gasisolatie |
| Werkdruk |
0.35Mpa-0.45Mpa |
| Afmeting |
340×340×670 |
| Gewicht (kg) |
32 kg |
| Werktemperatuur |
-10°C―+40°C |
Kenmerken:
◆Aanvaarding van microcomputerbesturing en modulaire structuur, met een sterke anti-interferentie-capaciteit en een hoge automatische werking en betrouwbare prestaties.
◆Op het LED-scherm worden de parameters, het werkproces en de storingsindicatie weergegeven.
◆Een onafhankelijke verouderingssleutel is ontworpen om de machine gemakkelijk te verouderen.
◆De tijd van uitstraling tot koeling is 1:1.
◆De controller kan het type röntgengenerator automatisch herkennen.
◆Het water- en stofbestendige kleurenpaneel en het digitale geluidstoetsenbord worden geïntroduceerd zodat de belichtingsparameters snel en nauwkeurig worden geselecteerd.
◆Zorg voor de veiligheid bij gebruik van het instrument, het is geïnstalleerd bij overspanning, onderspanning,
Voor de bescherming tegen overstroom, onderstroom en overtemperatuur.
◆Er is een uniek veiligheids slot ontworpen dat de bediener beschermt tegen de schade van straling.
◆Het gebruik van een breder bereik van kv-waarden en het oplossen van het moeilijke probleem van het korte radiografische bereik.
◆Exposure delay function ------de vertraging kan worden ingesteld op minder dan 10 minuten om de gebruiker veilig te houden bij het werken.
◆Match met verschillende generatoren en werkt betrouwbaar.
◆Het aantal blootstellingen kan worden gecumuleerd.
(Nadat de eenheid klaar is,maar voordat u op de "ON"toets drukt, kunt u drie keer op de "A"toets (vertragingstoets) drukken om het aantal belichtingen te controleren, en op een van de toetsen drukken om terug te keren.)
◆Met de uitgang van de lichtwaarschuwingslamp en de verbindingsdraad van de deur-machine vergrendeling.
(Deur-machine vergrendeling wanneer de voordeur open gaat, het instrument afsluit automatisch de hoge spanning om de bediener te beschermen)

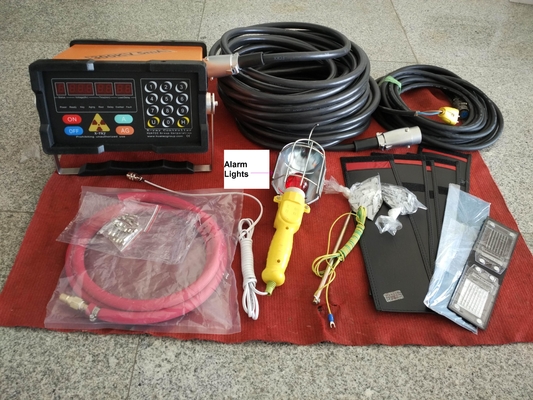

Standaardlevering
Directionele keramische röntgenbuis 1 stuks
Generator 1 Set
Hoogspanningskabels25 meter 1 stuks
Controller 1 Set
Stroomkabel 10 meter 1 stuks
Aardingskabel 5 meter 1 stuks
Accessoires
1 set ((Inbegrepen: alarmlamp, 1 stuks; loodbrief, 1 doos; filmdonkere cassettes, 5 stuks; intensiefscherm, 5 stuks; draadpenetrameter (IQI) 1 set; fusie, 1 stuks)
