I. productinleiding:
Het draagbare Vickers-hardheidsmeetapparaat is hoofdzakelijk voor materialen met magnetische adsorptiecapaciteit om Vickers-meting uit te voeren, kunnen de materialen zonder magnetische adsorptiecapaciteit of klein werkstuk aangepaste ijzerbasis zijn om het werkstuk te meten.
Het hardwaredeel
1. Keur elektronische elektrische lading, hoge precisiesensor en uniek closed-loop controlesysteem goed.
2. De touch screeninterface, gemakkelijk te werken, direct uitgezochte hardheidsschaal, krachtwaarde verandert automatisch in de testparameters.
3. De testkracht kan automatisch door standaarddynamometer worden verbeterd.
4. Hoge precisie van krachtwaarde.
Softwaredeel
1. Geschikte het dragen prestaties: Het gehele systeemontwerp is klein en uitstekend, gemakkelijk te installeren, eenvoudige verrichting.
2. Professioneel optisch ontwerp: verzeker Vickers-de duidelijke, duidelijke grens van het inkepingsbeeld.
3. Nauwkeurige beeldanalyse: vorm, helderheids en rand de berekening is geïntegreerd om de nauwkeurigheid van meetresultaten te verbeteren.
4. Met automatische meting kan de knoop, voor automatische meting van standaardmonsters worden gebruikt, is de test geschikt.
5. Brede waaier van toepassing: het laboratorium, of de industriële workshop, kan nauwkeurige testresultaten verkrijgen.
7. De krachtige software functioneert: enige meting, partijmeting, hardheidsomrekeningstabel, gegevens en beeldopslag, databasevraag, ongeschikt waardealarm.
II, technische parameters:
| Symboolmodel |
Hv-120PDX |
| Kracht van de Vickers de totale test |
5kgf, 10kgf, 20kgf, 30kgf, 50kgf, 100kgf, 120kgf |
| De waaier van de Vickersmeting |
8-2900HV |
| Holdingstijd |
0-99s |
| Hardheidsresolutie |
0.1HV |
| De fout van de testkracht |
0,5%
|
| Gegevensoutput |
LCD |
| Het gegeven wordt opgeslagen |
De metingen worden bewaard op de computer in EXCEL-formaat |
| Omzettingsschaal |
Rothschild, Brucellae |
| Ben met de norm in overeenstemming |
GB/T4340, ASTM E92 |
| Afmetingen van te meten delen |
Vliegtuig: gebied ≥180X70mm, dikte ≥5mm;
Ronde staaf (buis): diameter > 250mm
Wanneer 60 ~ 250mm, het lagere deel van de magneet met V-vormige stootkussen en ketting worden bevestigd
|
| De resolutie van de softwaremeting |
0.0001mm |
| Digitale weergave |
1300000 |
| Beeldaanwinst |
De de inkepingsbeelden in real time van de vertoningshardheid, kunnen beelden opslaan en drukken |
| Het meten van manier |
Handmeting, automatische meting (voor standaardmonsters) |
| Kaliberbepalingsmethode |
Standaardhardheidsblok/lengteschaal |
| Steuntaal |
(Het facultatieve) Chinees/Engels |
| voeding |
AC220+5%, 50~60Hz, (de voeding van softwareusb) |
III, Drie, de verrichtingsinterface van het hardheidsmeetapparaat:

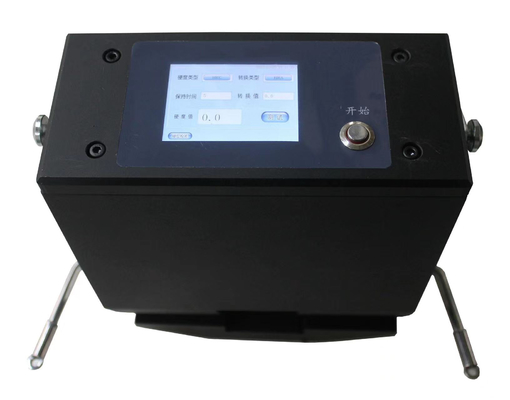

De belangrijkste interface

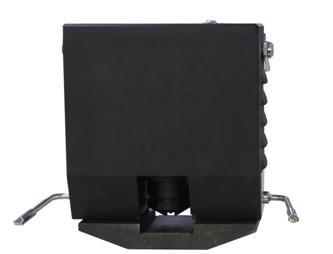

Fysiek de adsorptiediagram van het hardheidsmeetapparaat
Standaardtoebehoren:
| naam |
aantal |
naam |
aantal |
| Het certificaat van de productkwalificatie, garantiekaart |
1 |
Diamond Vickers-indenter |
1 |
| Draagbaar Vickers-hardheidsmeetapparaat |
1 |
Voedingtransformator |
1 |
| Standaardhardheidsblok |
2 |
De aandrijving die van de Usbflits (software bevatten) |
1 |
| De toren van het bodemijzer |
1 |
Touch screenpen |
1 |
| machtskoord |
1 |
instructies |
1 |
| Encryptiehond |
1 |
(Facultatieve) Één draagbare voeding
|
1 |
