Productdetails:
|
Productnaam: | Vickers hardheidsmeter | Model: | Hvzht-ZD 50 |
---|---|---|---|
Waaier van hardheidsmeting: | 5 HV – 3000 HV of hoger | Objectieve lens: | 10x, 20x |
Maximumspecimenafmetingen.: | φ15*10mm | Krachtbron.: | 220 V wisselstroom, 50/60 Hz |
Hoog licht: | de hardheidsmeetapparaat van 220 vacvickers,het meetapparaat van de vickershardheid van metaalmaterialen,ceramische de hardheid van materialenvickers het testen machine |

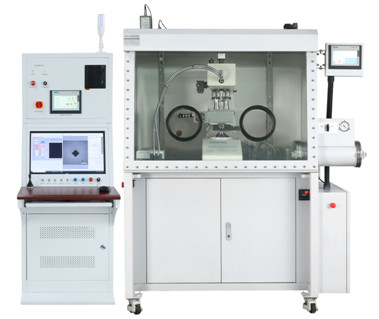

Testhardheid van Metaal of Ceramische Materialen direct in Vickers-Hardheidsmeetapparaat Op hoge temperatuur
1.Scope van toepassing:
Gezien de materialen zoals metalen, keramiek, en agaat aan variërende definitieve werkomgevingen worden onderworpen, ondergaat hun hardheid overeenkomstige veranderingen met verschuivingen in milieutemperatuur. om de uitdaging te richten van het uitvoeren van verenigbare hardheidstests aangaande dezelfde materialen over verschillende temperatuurvoorwaarden, heeft ons bedrijf een innovatieve benadering gekozen. Wij hebben het conventionele hardheidsmeetapparaat met een systeem op hoge temperatuur vergroot, toelatend de simulatie van diverse die werkomgevingen door temperaturen worden gekenmerkt te variëren. Deze verhoging vergemakkelijkt de verzameling van materiële hardheidsgegevens, daardoor vergrotend de referentiewaarde en de betrouwbaarheid van onze experimentele bevindingen.
2.Host systeem:
Het externe systeem van de computercontrole verbetert gebruikersvriendelijkheid, die voor moeiteloze verrichting toestaan. Dit systeem vergemakkelijkt online het testen, toelatend de uitvoerige aanwinst van noodzakelijke gegevens in realtime.
Centrale verwerkingseenheidsparameters:
Objectieve lens/indenter omschakeling | Automatische omschakeling tussen objectieve lens en indenter |
Het type van torentjeaandrijving | Stepper aandrijving de met motor van het kopertoestel |
Testkracht |
Standaardmateriaal: 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30, Verkiesbare 50kg: 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5,10kg |
Ladingsmethode | Volledig automatische lading, holdings en het leegmaken programmacontrole |
Lading-houdende duur. | 5-60 stappen met een duur van 5 seconden elk. |
Waaier van hardheidsmeting. | 5 HV – 3000 HV of hoger |
Compressiestaven op hoge temperatuur. | Siliciumnitride (of hittebestendig staal) |
Objectieve lens | 10X, 20X |
X-Y het testen platform. | Grootte: 120 × 120mm Maximumbeweging: 8 × 8mm Minimumlezing: 0,01 mm |
Methode van metingslezing. | Input diagonale lengte, gecomputeriseerde online automatische lezing. |
Softwareautomatisering | De computer kan de lading, het leegmaken, en de holdingstijd van het hardheidsmeetapparaat beheren, evenals automatisch de testkracht ontdekken. |
Maximumspecimenafmetingen. | φ15*10mm |
Afstand van het centrum van indenter aan de muur. | 135mm |
Implementatienorm (of verwijzing) | GB/T 4340; ISO 6507; ASTM E384; JIS B7734 |
Krachtbron. | 220 VAC, 50/60 Herz |
3.High-temperatuur systemen:
Het verwarmen element: Het verwarmen met de staven van het siliciummolybdeen wordt gekenmerkt door stabiele temperaturen en minimaal schiet voorbij.
Ovens op hoge temperatuur: De de hitteisolatie van het ovenlichaam impliceert het voeren van het met polycrystalline mullite ceramische vezel, die uitstekende isolatie, esthetica, duurzaamheid, en ongecompliceerd installatie en onderhoud opbrengt. Bovendien, wordt een thermische barrièredeklaag toegepast op het binnenland van het lichaam van de roestvrij staaloven, die de optimale bescherming van de hitteisolatie verzekeren.
Warmhoudplaat voor specimens: De keramiek van het siliciumnitride is aangewend wegens hun opmerkelijke eigenschappen, met inbegrip van uitzonderlijke weerstand op hoge temperatuur en een lage coëfficiënt van uitbreiding.
Het verwarmen schakelaar: Het verwarmingssysteem wendt een omschakelingsvoeding (12V, 200A) aan. Terwijl zijn individuele kosten dat van de traditionele transformator overtreffen, schept het superieure stabiliteit, betrouwbaarheid, compactheid, en verminderd gewicht op. Deze eigenschappen stellen die van de conventionele silicon-controlled voeding in de schaduw. Het systeem toont ook voordelen zoals hoge machtsgebruik en immuniteit aan elektromagnetische signaalinterferentie in aan de nabijheid. Bovendien, neemt het een drijvende grondeigenschap binnen de omschakelingsvoeding op, daardoor maximaliserend de verzekering van gebruikersveiligheid tijdens verrichting.
Waterkoelingsbescherming: Opnemend een constante harder van de temperatuurcontrole, wordt de buitenmuur van het ovenlichaam geconstrueerd met dubbel-laagroestvrij staal, vormt een met water gevulde holte die temperatuurregelgeving tot een maximum van 40°C. toelaat. Deze constante harder van de temperatuurcontrole ondersteunt effectief de verenigbare temperatuur van het ovenlichaam. Het niet alleen waarborgt de stabiliteit van de buitentemperatuur van de ovenoppervlakte maar ook dient om fijn de interne oventemperatuur te stabiliseren en aan te passen. Deze verbetering verzekert grotere precisie in oventemperatuur, uiteindelijk verbeterend de nauwkeurigheid van het testende proces.
Ovenparameters op hoge temperatuur:
Temperatuurwaaier | Normale temperature~1000℃ (specimentemperatuur) |
Het verwarmen snelheid | 50℃/min |
De nauwkeurigheid van de temperatuurvertoning | ±1℃ |
Ovengrootte | Gevormd gebaseerd op de specimengrootte, met een maximumspecimengrootte van 15mm. |
Temperatuur het plaatsen | Plaats de doeltemperatuur zoals gewenst. |
Thermokoppels | PtRh-PT (Type S), thermische reactietijd <2s> |
Het verwarmen element | De staaf van het siliciummolybdeen |
4.Image aanwinstensysteem:
Het systeem wordt ontworpen voor de beelden van de verwerkingshardheid in Vickers-inkepingsmetingen, die taken zoals meting, statistische analyse, gegevensopslag, en resultaatoutput omvatten.
De software produceert en toont het resultaatkrommen van de inkepingstest, dieptekrommen, automatisch foutenstatistieken, en groepsstatistieken voor het aantal tests.
Technische Parameters:
Beeldsensor | (Kleurrijk) CMOS |
Efficiënt pixel | 1.3 miljoen |
Weergavegebied | 6.55 (H het type) van ×4.92 (V) mm 1/2 |
Aftastenmethode | Line-by-line aftasten |
De Functie van de spiegelbeeldinversie | Sensor het horizontale en verticale wegknippen |
Pixelgrootte | 3.2 (H) ×3.2 (V) μm |
Blindwijze | Op een hoger niveau weergevengordijn |
Kleurenschema | RGB bayar regeling |
Framesnelheid | 12fps |
Elektronisch blind | de aandrijvingsklok van 1/19688~0.832s ※ 24MHz |
Schakelaar | USB 2,0 Bulkoverdracht |
Synchronisatiemethode | Interne synchronisatie |
De lens zet op | C bajonet |
5.Purification omloopsysteem:
Een gesloten werkomgeving wordt gevestigd door een doos en gasreinigingssysteem. Het inerte gas, zoals argon of stikstof, wordt in de doos geïntroduceerd en cyclus uit te verplaatsen werkzamee stoffen. Dit proces verzekert het behoud van een hoogst schoon en zuiver inert gasmilieu, met niveaus van water en zuurstof die onder 0,1 p.p.m. in het materiaal bereiken. Deze opstelling compromitteert niet de van de de krachtwaarde of meting van het hardheidsmeetapparaat nauwkeurigheid. Voorts dient het om specimens van oxydatie tijdens het het verwarmen procédé te beschermen.
1)Producteigenschappen en Voordelen
Het zeer lage tarief van de systeemlekkage:
De handschoendoos hangt een tarief van de fabrieks standaardlekkage aan van <0>
Drie testende programma's zijn aangewend om het volledige systeem na assemblage grondig te beoordelen:
2)Hoofdparameters
