Productdetails:
|
| Meetbereik (45# staal): | 0.15mm – 1800mm | Vermeldingsfout ((< 10 mm): | ± 0,005 mm |
|---|---|---|---|
| Vermeldingsfout ((≥ 10 mm): | ±0.1% | Herhaalbaarheidsfout: | ± 0,001 mm (zelftest) |
| Metingsfrequentie: | 4Hz、 8Hz、 16Hz | Correcte snelheidswaaier: | 400-19999m/s |
| Hoog licht: | digitale ultrageluidsdiktemeter,digitale ultrasoondiktemeter met hoge precisie |
||

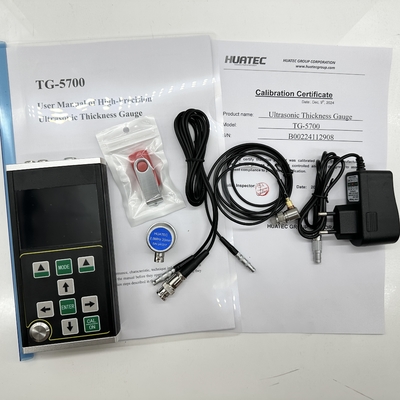

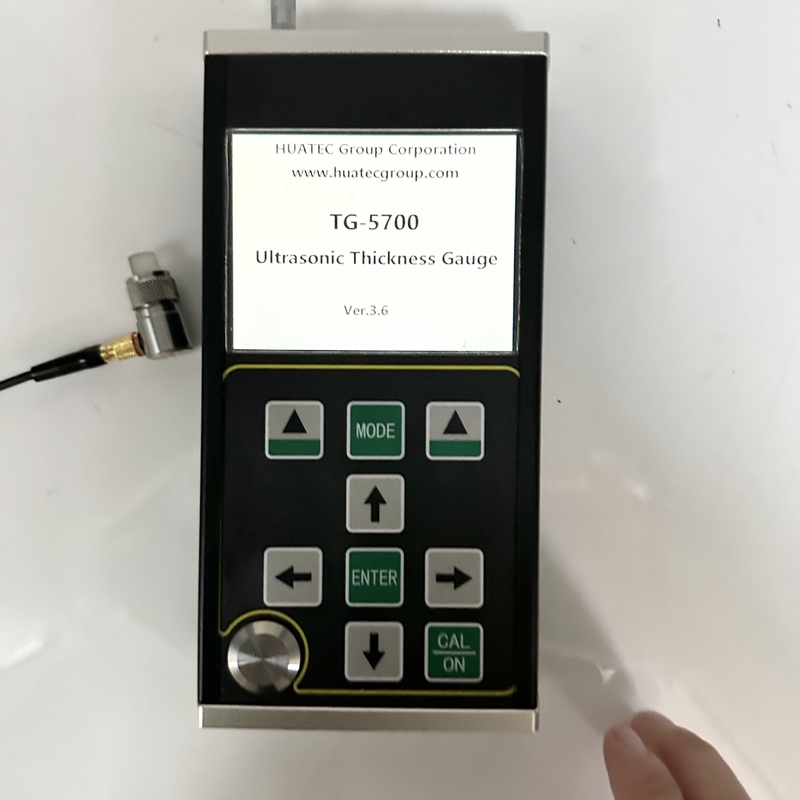

TG-5700 Handheld High-precision Digital Ultrasonic Thickness Gauge met A/B scanning
TG-5700 is een nieuw type handheld hoogprecisie digitale ultrasone diktemeter met A/B-scan.Het is geschikt voor de meting van de materiaaldikte die ultrasone golf kan maken in het verspreiden met een constante snelheid en de reflectie van de rug te krijgenDe meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,15 mm (staal).
Dit product kan platen en bewerkte onderdelen nauwkeurig meten en de dunneringsgraad van buizen en drukvaten in productieapparatuur na corrosie tijdens het gebruik controleren.Het kan worden gebruikt in aardolie.De Commissie heeft in de afgelopen jaren een aantal voorstellen ingediend voor een voorstel voor een richtlijn van de Raad tot wijziging van de richtlijn van de Raad betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
Dit product voldoet aan de volgende normen: Kalibratie specificatie voor ultrasone diktemeter (JJF 1126-2004).
| Artikel 1 | TG-5700 |
| Proeftype | Eenkristallige sonde / dubbelkristallige sonde |
| Meetbereik (45# staal) | 0.15 mm 1800 mm |
| Vermeldingsfout ((< 10 mm) | ± 0,005 mm |
| Vermeldingsfout ((≥ 10 mm) | ± 0,1% |
| Herhalingsfout | ± 0,001 mm ((Zelftest)) |
| Stabiliteit van de indicatie | Er wordt gebruikgemaakt van de technologie van nul-crossing en meervoudige echo's om ervoor te zorgen dat de dikte-metingswaarde niet wordt beïnvloed door echo sterkte, materiaal dempingscoëfficiënt, winst en hekhoogte.en heeft een hoge meetstabiliteit en betrouwbaarheid. |
| Meetfrequentie | 4Hz, 8Hz, 16Hz |
| Resolutie | 0.1 mm,0.01 mm,0.001mm(0.01inch,0.001 inch,0.0001 inch) |
| Pulsgenerator | De emissie van negatieve vierkantgolven wordt aangenomen en de pulsbreedte en spanning worden automatisch met de sonde afgestemd. |
| Geluidsversnellingsbereik | 400-19999 m/s |
| Kalibratieblok | 4 mm ((staal) |
| Automatische uitschakeling | Men kan kiezen uit 5 minuten, 10 minuten, 20 minuten en handmatig uitschakelen. |
| Kalibratie van de sonde | Eenpuntskalibratie, meerpuntskalibratie |
| winst | Automatische sterktecontrole, handmatige sterktecontrole |
| Vermogenbereik | 0 ~ 70 dB |
| Detectiemodus | Radiofrequentie (RF), positieve halve golf (POS), negatieve halve golf (NEG), volle golf (VULL) |
| Metingsmodus | (1) MB-E: de meetmodus op basis van de doorlooptijd van de eerste echostorm naar de eerste onderecho; (2) E-E: penetratiecoating-metingsmodus, de willekeurige Em ≈ En-echo is optioneel; (3) ME-E:Multiple echo-meting; (4) THIN: dunne wandmetingsmodus; |
| Numerieke modus | Mode diktewaarde, verschil/verminderingsgraad, maximale/minimale waarde |
| A-scanmodus | Beschikbaar |
| B-scanmodus | Beschikbaar |
| Aansluitingswijze | Beschikbaar |
| Indicatie van de batterij | Beschikbaar |
| Taal | Engels |
| Eenheid | mm/inch |
| Menu-operatie | Beschikbaar |
| Softwarefunctie | Dynamische toegangspoortinstelling, blankinginstelling (Blank), echo blankinginstelling (E-blank), echo bevriezing, echo vertaling en scaling |
| opslagfunctie | Het kan 100.000 diktes (100 groepen, 1000 in elke groep), 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen tegelijkertijd opslaan. |
| Upgrade van het hostprogramma | Beschikbaar |
| Afbeelding | 3.5 "QVGA (320 × 240) TFT-LCD scherm in kleur |
| Gegevensoverdracht | Het ondersteunt USB3.0 seriecommunicatie en zendt gegevens naar de computer. |
| Werktemperatuur | -10°C+50°C; bij bijzondere vereisten kan het -20°C bereiken; |
| Werkspanning | Als de stroom onvoldoende is, is er een laagspanningsoproep. |
| Algemene afmetingen | 204 x 100 x 36 (mm) |
| Totaal gewicht | 310 g ((Zonder batterij) |
Dit product heeft een A-scan-modus, een B-scan-modus en een numerieke weergave.
● Het meetbereik is breed en de unieke "multiple echo"-technologie wordt toegepast om de meting van ultradunne onderdelen te realiseren, met een minimale metingsdikte van 0,15 mm (staal);
● Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; de herhalingsresolutie kan ± 0,002 mm bereiken;
● Het heeft de functies van penetrerende coating en echo-to-echo-meting, die wordt gebruikt om materialen met verflaag en coating op het oppervlak te meten;
● Meerdere meetmodi: mb-e, E-E en me-e voldoen aan de meting van conventionele dikke werkstukken; Thin-modus realiseert de meting van dunne onderdelen
● Numerieke modi omvatten: conventionele diktewaarde-modus, verschil/reductie-ratio-modus en maximale waarde-modus
● Twee krachttypen: automatische krachttypen / handmatige krachttypen
● Handmatig en automatisch uitschakelen kan worden ingesteld, met energiebesparende functie
● Het ondersteunt een verscheidenheid aan sondes, waaronder dubbele kristal- en enkelkristal-sonde, en ondersteunt tot 20 MHz hoogfrequente sonde
● Het ondersteunt massaopslag en kan 100000 diktewaarden, 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen tegelijkertijd opslaan
● Een groot 3,5 inch groot TFT-LCD-scherm met een resolutie van 320 x 240 (QVGA)
● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt eenpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi,en kan de geluidssnelheid kalibreren en probeert nulpositie tegelijkertijdHet ondersteunt v-padcorrectie van dubbele kristal sonde
● Het ondersteunt de omzetting van het metrische en Britse systeem; het kan wisselen tussen millimeter- en inch-eenheden
● Ondersteunt Engelse weergave
Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezels en andere goede ultrasone geleiders.
Het principe van de ultrasone dikte meting is vergelijkbaar met dat van de lichtgolf meting.Wanneer het de materiële interface bereiktDe dikte van het gemeten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone verspreiding in het materiaal te meten.
Optioneel:
| TS400 Dubbelkristallensonde | 10 MHz | 5 mm | 0.5-50 mm |
| TS500 Dubbelkristallensonde | 5 MHz | 5 mm | 1.0-65 mm |
| TS510 Dubbele kristalsonde | 5 MHz | 10 mm | 1.0-500 mm |
| DTM15 Eénkristallensonde | 15 MHz | 6 mm | 0.15-22,5 mm |
| DTM7.5 Eénkristallensonde | 7.5 MHz | 6 mm | 0.5-22.5 mm |
| DTM10 Eénkristallensonde | 10Mh | 6 mm | 0.3-22.5 mm |
| DTM5 Eénkristallensonde | 5M | 6 mm | 1.0-22,5 mm |
| BD510 Eenkristallige sonde | 10Mh | 10 mm | 1-1000 mm |
| BD212 Eénkristallige sonde | 2MHz | 12 mm | 4-1800 mm |
| kabel voor dubbele kristalsonde | |||
| enkelkristallijnsonderkabel | |||
