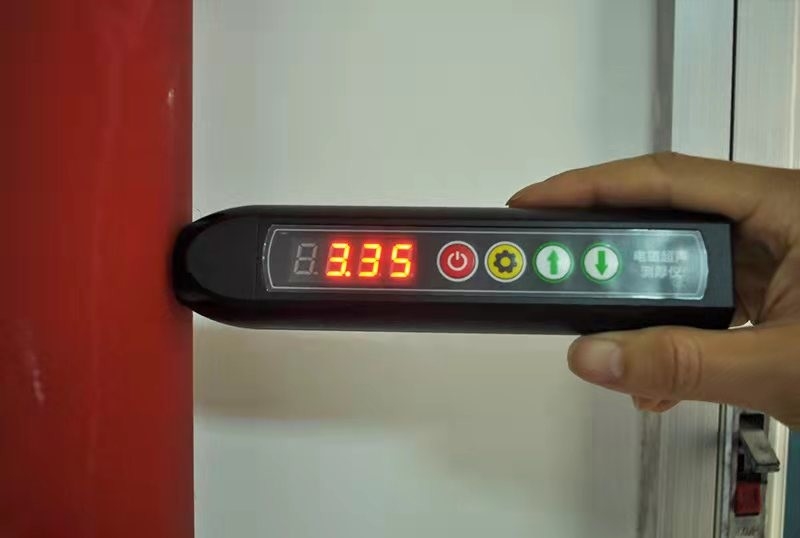

TG-14 Ultra-kleine niet-contact elektromagnetische ultrasone diktemeter

TG-14 Ultra-kleine niet-contact elektromagnetische ultrasone diktemeter

Productkenmerken

Elektromagnetische ultrasone diktemeter is een ultra klein, contactloos dikte meetinstrument zonder akoestisch koppelmiddel.Het kan de dikte van metaal of magnetisch geleidende materialen meten.

Kleine afmetingen en gemakkelijk te dragen

De eisen aan het werkstukoppervlak zijn niet hoog en het ruwe oppervlak hoeft niet te worden gepolijst, waardoor niet-contactmeting kan worden gerealiseerd

Het is ongevoelig voor de coating en kan de dikte meten van gecoate werkstukken of gecorrodieerde metalen buizen.

Zonder akoestisch koppelingsmiddel kan het de dikte van het werkstuk bij hoge temperatuur meten en de temperatuurcompensatie uitvoeren.

Prestatie-index

(1) Algemene kenmerken:

A. Het instrument bestaat uit een gastheer en een mobiele telefoon die draadloos via Wifi zijn verbonden.

B. Het instrument gebruikt het elektromagnetische ultrasone principe en het inspectieproces vereist geen slijpen van het werkstukoppervlak en het koppelingsmiddel

C. De sonde en de gastheer zijn geïntegreerd en de sonde kan worden vervangen

D. Na aansluiting van de tabletcomputer zijn er twee functies: A-scan en B-scan

E. Configureerbare sondetypen: sonde (≤ 80 °C, korte meettijd), hoge temperatuur sonde (≤ 800 °C, korte meettijd)

F. Hoogtemperatuurhandvat kan worden geconfigureerd:korte handvat (voldoet aan de inspectievereiste van maximaal 350 °C en meting op korte termijn),lange handgreep (voldoet aan de inspectievereisten tot 800 °C en korte termijnmeting)

(2) Materiaal van het werkstuk dat kan worden gedetecteerd:koolstofstaal, gegoten staal, gelegeerd staal, roestvrij staal, koper, aluminium, titanium en andere geleidermaterialen

(3)Meetbereik:1.5-240.0 mm,de maximale waarde van het meetbereik wordt beïnvloed door de eigenschappen van het gemeten materiaal, de geluidsdempingscoëfficiënt, de oppervlakteomstandigheden en andere factoren

(4) Foutbereik van meetapparatuur:Wanneer de dikte van het werkstuk minder dan 10 mm is, is de fout 0,05 mm; wanneer de dikte meer dan 10 mm is, is de fout + (0,01 + H / 200) mm (H is de dikte van het werkstuk)

(5) Winst ontvangen:≤ 100 dB

(6) Werktemperatuurbereik van hoogtemperatuursonde:laagkoolstofstaal (of ander ferromagnetisch staal): - 150 °C tot + 800 °C; austenitisch roestvrij staal (of andere niet-ferromagnetische materialen): - 150 °C tot + 150 °C

(7)Normale temperatuursonde:≤ 80 °C, 4MHz, voornamelijk gebruikt voor het detecteren van fijnkorrelige materialen, zoals koolstofarm staal, aluminium, enz.,

(8) Hoogtemperatuursonde:≤ 800 °C, 4MHz, voornamelijk gebruikt voor het meten van ferromagnetische fijnkorrelige materialen, zoals koolstofarm staal

(9) Maximale hefstand:4 mm (de werkelijke opheffingsafstand hangt af van de materiële eigenschappen en temperatuur).) kan worden gebruikt als exploitatiekloof

(10) De minimale diameter (boogte) van het werkstuk:9 mm

(11) De maximale kantelhoek van de sonde:25°

(12) Excitatiemodus van de sonde:permanente magneet

(13) Soort geluidsgolf:scheergolf

(14) Hoge temperatuurcompensatie:het heeft de functie van automatische compensatie voor hoge temperatuur geluidssnelheid

(15)Soniek geluidsversnellingsbereik:1000-9999 m/s

(16)Golfvormige weergave:positieve halve golf, negatieve halve golf, volle golf, RF-golf, envelopgolf

(17)Voorziening:met een vermogen van niet meer dan 50 W

(18)Normaal werktemperatuurbereik van de gastheer:-10~+50°C

(19)Hostopslagtemperatuurbereik:0~+40°C

(20) Gewicht van de gastheer:250 g (met normale temperatuursonde)

(21) Afmetingen van de gastheer:lengte 176 mm x breedte 42 mm x dikte 32 mm
