Automatische kalibratiefunctie Draagbare ultrasone foutdetector SD-kaart aanraakscherm
Kenmerken
●Hoogprecise kwantificatie en positionering om te voldoen aan de vereisten van dichtbij en op grote afstand detecteren
● De blinde zone van het dichtbijgelegen veld is klein en kan voldoen aan de detectievereisten voor buizen met een kleine diameter en dunne wand.
●Automatische kalibratiefunctie: automatische kalibratie met één knop,gemakkelijk te bedienen, automatische proefsonde
●Automatisch weergeven van de defektecho-positie ((Depth:d, Horizontal:p,Distance:s, Amplitude,dB,ф))
●Schakelen van drie schalen vrij ((Depte:d, Horizontaal:p, Afstand:s)
●Auto gain, peak envelope, peak memory functies, die de detectie-efficiëntie kunnen verbeteren.
●Automatisch opnemen van het foutdetectieproces en dynamisch afspelen
●φ-waardeberekening:Verdraaide foutdetectie door een rechte sonde, kan automatisch de hoogste golf vinden tot de omzetting van φ-waarde
●500 onafhankelijke kanalen (kan worden uitgebreid), die de detectiestandaarden van alle industrieën vrij kunnen invoeren en opslaan, hoeven niet de standaardblokken te dragen voor inspectie ter plaatse.
● 500 A-scangolven en gegevens vrij opslaan en afspelen
● De DAC-, AVG- en TCG-curven (dieptecompensatie) worden automatisch gegenereerd en kunnen worden gesegmenteerd.
●14 ingebouwde inspectienormen
●Vrij om alle industriestandaarden in te voeren
●De breedte en kracht van de pols kunnen worden verstelbaar
●B-scan en B-kleurscanfunctie;
● Kan communiceren met de computer en WORD exporteren.
●IP65 ABS plastic behuizing, stevig en duurzaam, waterdicht en stofdicht, en uitstekende vermogen tegen interferentie
● Gebruik (draadloze) communicatie-software voor het analyseren van gegevens, afdrukverslagen, enz.;
● 260.000-kleurig echtkleurenscherm, geschikt voor werkomgevingen met sterk of weinig licht
●Lithiumbatterie met hoge prestaties, kan 8-10 uur continu werken
● Real-time klokopname: real-time foutdetectiedatum, tijdsopsporing en opslag
●Bescherming bij uitschakeling, opslaggegevens kunnen niet verloren gaan
●De foutdetectieparameters kunnen automatisch worden getest of vooraf ingesteld
● Digitale afwijzing, geen invloed op de winst en lineariteit
●Winstcompensatie: Db-afdwingen kan worden gecorrigeerd voor oppervlaktehoafheid, gebogen oppervlakken, foutdetectie op lange afstand van dikke werkstukken, enz.
●De foutdetector kan met software op de pc worden bediend, waardoor het doel van een computergestuurde foutdetector wordt bereikt om de foutdetector te detecteren
Technische specificatie
| Afbeelding |
7 inch TFT-kleurenscherm, 800*480 resolutie |
| Operatiemodus |
Knop, draaiend, touchscreen |
| Stroomvoorziening |
Lithium-ionbatterij |
| Batterijcapaciteit |
5.0Ah |
| Vermogenspanning |
12V |
| Vermogen |
1 |
| Werktijd |
≥ 8 uur |
| Invoer van de adapter |
DC100 ⋅ 240V 50Hz/60Hz |
| Uitgang van de adapter |
AC 12V |
| Adaptervermogen |
36 W |
| Gegevensopslag |
SD-kaart ((16G) |
| Alarm |
1 |
| Werktemperatuur |
-10°C 45°C |
| Bergingstemperatuur |
-20°C ∼60°C |
| IP-klasse |
IP65 |
| Afmeting |
245*155*55 mm |
| Gewicht |
1.18kg (inclusief batterij) |
| Conventioneel UT-model |
| Probe Connector type |
LEMO 00 |
| Type kanaal |
Eenkanaal |
| Kanaalnummer |
Groep 500 (schaalbaar) |
| Pulstype |
Negatieve scherpe golf |
| Overdrachtsspanning |
50-350V, stap in 50V |
| Demping |
560Ω |
| Gewin |
0 ~ 110 dB, stap:0.5/2/6/12 dB |
| Verkrijg goede aanpassingen |
-4~+4 |
| Oppervlaktecompensatie |
Alle winstbereik |
| Werkfrequentie |
0.5~20MHz; |
| Proeftype |
Single, Dual, Through, Immersion type |
| Filter |
Drie opties:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Detectiemodus |
Negatief/positief/twee-weg/RF |
| Afwijzing |
0~80%, stap 1% |
| Testbereik |
0~15000mm,Minimum weergavebereik:15mm ((in staal) |
| Materiële snelheid |
100 tot 20.000 m/s |
| Pulsverschuiving |
-10 tot 1000 mm |
| P VERLOGING |
0~200us |
| X-VAL |
0~100 mm |
| Gids |
Inspectie van lassen, platen en smeedplaten |
| Testpunt |
Piek/X-val/J-val |
| Meting |
Doorgang:Amplitude,Amplitude dB-waarde,Range,Horizontale afstand,Verticale afstand,De verschillenwaarde tussen A- en B-poort
Cursor:2 kruis cursors, kan de horizontale en verticale afstand testen, en de afstand tussen cursors ((onder B scan functie)
|
| Poort |
Startpoort: alle bereik |
| Doorgangbreedte:overal |
| Het niveau van de poort: 10 tot 90%, stap: 1%. |
| Gekrimp |
DAC, maximaal zes bochten, voldoet aan NB/T 47013, GB/T 11345, GB/T 29712 en andere normen |
| TCG, maximaal zes bochten |
| AVG |
| Andere functies |
Volledig scherm, cursorschakelaar ((bereik/hoogte/horizon), enkelvoudige/continue automatische toename ((10~100%, stap 10%), echo vergelijken, echo full, peak envelope, peak memory, fast scan, out-of-mode, screenshot |
| Piekvriezen/Rakdiepte/Gate-uitbreiding//Veranderingen in het gebogen oppervlak/B-scan/Flat weld simulatie//video |
| Alarm |
Geluids- en lichtwaarschuwing |
| Overblijfselen van gevoeligheid |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Horizontale lineariteitsfout |
≤ 0,3% |
| Verticale lineariteitsfout |
≤ 3% |
| Amplitude lineariteitsfout |
≤ ± 2% |
| Accuraatheid van de attenuator |
20 dB ± 1 dB |
| Dynamisch bereik |
≥ 32 dB |
| Afstandsresolutie |
≥ 26 dB |
| Geluidsniveau |
< 40 × 10-9V/ |
Standaardconfiguratie
| |
Naam |
De hoeveelheid |
|
| |
| 1 |

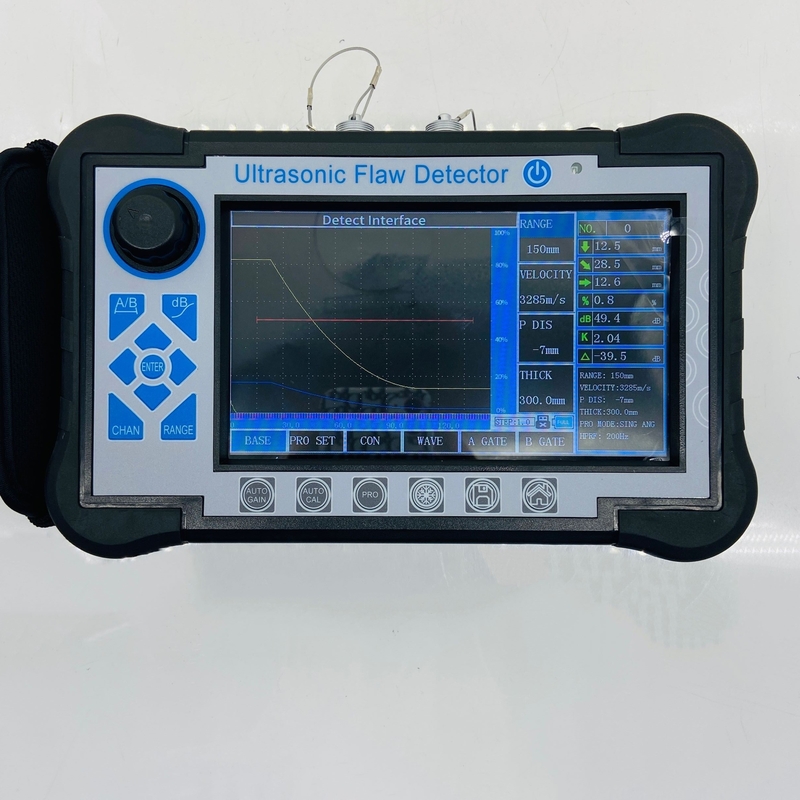

Hoofdeenheid |
1 |
|
| 2 |
Stroomadapter |
1 |
|
| 3 |

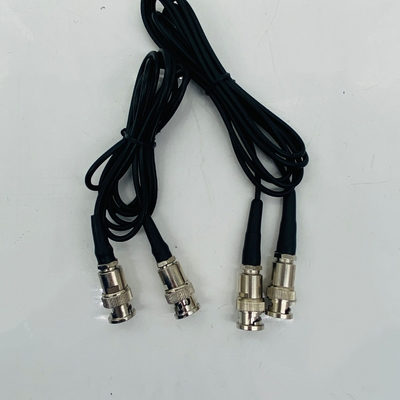

kabel voor het aansluiten van de sonde |
2 |
|
| 4 |

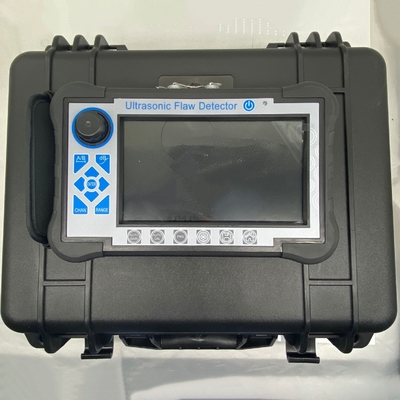

Instrumentenkast |
1 |
|
| 5 |
Gebruiksaanwijzing |
1 |
|
| 6 |
Rechte sonde 10 mm 2,5 MHz |
1 |
|
| 7 |

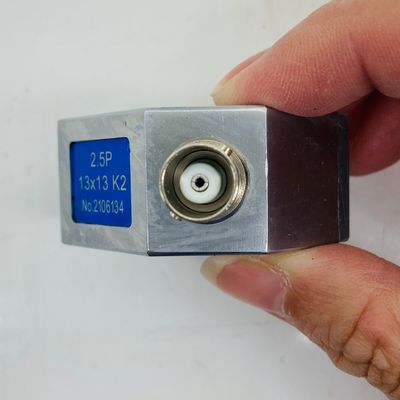

Hoeksonde 13x13 K2 2,5MHz |
1 |
|
| 8 |
Garantie kaart |
1 |
|
