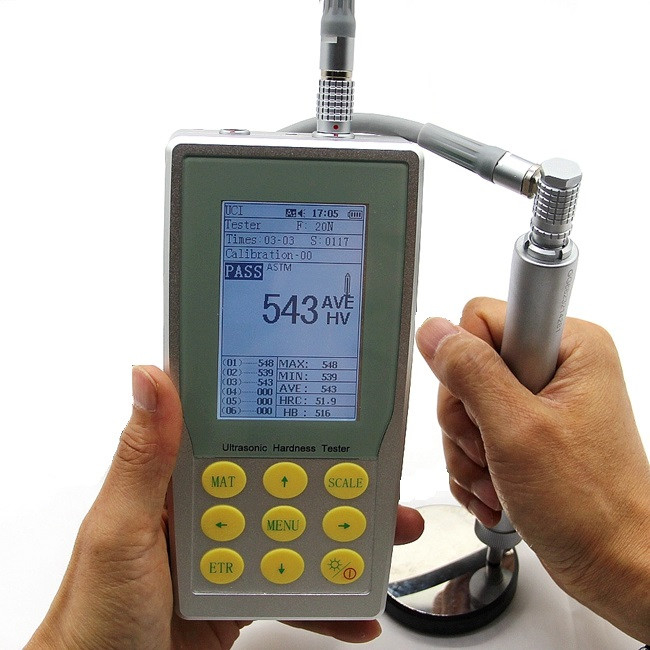

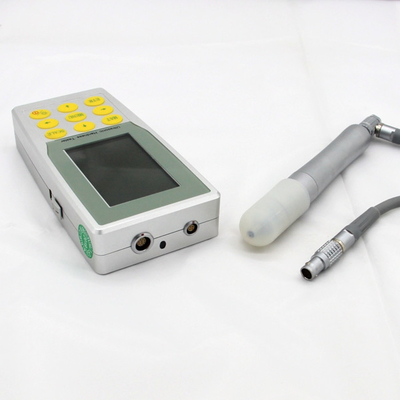

HUH-5M handmatige sonde UCI ultrasone hardheidstester
Toepassing:
Ultrasone hardheidstester model HUH-5M wordt veel gebruikt voor het meten van de hardheid van kleine smeedstukken, gegoten materiaal, lasinspectie, warmte getroffen zone, Ion-nitride stemplaten en vormen, vormen, pers,met een dunne wand, lagers, tandflanken, enz.
Werkingsbeginsel:
Ultrasone contactimpedantiemethode
Specificaties:
| Productnaam |
Ultrasone hardheidstester (UCI) |
| Modelnaam |
HUH-5M |
| Laadkracht |
10N/20N/50N/98N |
| Indentertype |
136° Vickers Diamanten indenter |
| Meetbereik |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34,2-97.3Mpa: 255-2180N/mm
|
| De nauwkeurigheid van de metingen |
HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| Meesrichting |
Ondersteuning 360° |
| Gegevensopslag |
Om 1000 groepen meetgegevens en 20 groepen kalibratiegegevens op te slaan |
| Hardheidsschaal |
HV,HB,HRC,HLD |
| Gegevens weergeven |
Beheerskracht, testtijd, testresultaat, gemiddelde,
Maximale, minimale, afwijking en omrekeningsschaal. |
| Hardheidsindicatie |
LCD-scherm |
| Operatieomgeving |
Temperatuur:-10°C~50°C; luchtvochtigheid: 30%~80%R.H. |
| Werkspanning |
DC 6V |
| Afmetingen van het instrument |
160 x 80 x 31 mm |
| Nettogewicht |
Ongeveer 500 g ((Zonder sonde)) |
Kenmerken voor handsondes hierboven:
● De nieuwste technologie voor ultrasone sensoren
● Die zonder hulpmiddelen een nauwkeurige hardheidswaarde kunnen verkrijgen
● Ondersteunt 360° snelle meting
● Uitstekend menselijk ontwerp en gemakkelijk vast te houden
● Geschikte afmetingen en gewicht van de sonde die gemakkelijk te bedienen is
● Snelle en nauwkeurige meting van de rand en de vaste positie van het te testen monster
● Micro-indringing, niet-destructief voor elk exemplaar na het testen
Hoofdkenmerken:
● Handmatige hardheidsmeters die vaak worden gebruikt, zoals Brinell, Rockwell, Vickers, Leeb, enz.
● Hardheidstests van Rockwell en Brinell met zware belastingkracht en grote inperking leiden tot ernstige vernietiging van het monsteroppervlak.
● Vickers hardheid met behulp van optische meting, professionele technici kunnen soepel werken, onmogelijk om de hardheid van zwaar werkstuk, geïnstalleerde machines en permanent gemonteerde onderdelen te meten.
● Leeb-hardheidstesten met behulp van rebound- en indirecte methoden om de hardheid te meten, leiden gemakkelijk tot grote afwijkingen bij omzetting naar Brinell-, Rockwell- en Vickers-schalen.
● Het ultrasone hardheidstestermodel HUH-5M past de ultrasone contactimpedancemethode toe om vergelijkende hardheidsmetingen voor teststukken uit te voeren, met voordelen van hoge nauwkeurigheid, efficiëntie,draagbaar en gemakkelijk te bedienen.
Standaardlevering:
| Standaardlevering |
hoeveelheid |
Standaardlevering |
hoeveelheid |
Standaardlevering |
hoeveelheid |
Standaardlevering |
hoeveelheid |
| HUH-5M hoofd eenheid |
1 |
Proefkabel |
1 |
Anti-vibratie hoesje |
1 |
Engels handleiding |
1 |
| 50N/98N Handsonde |
1 |
Com-kabel |
1 |
Schroef. |
1 |
Garantie kaart |
1 |
| Standaard Rockwell blok |
1 |
USB-kabel |
1 |
Kwalificatiecertificaat |
1 |
Verpakking |
1 |
Handmatige proefspecificaties:
| Proeftype |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Testkracht |
10N |
20N |
50N |
98N |
| Diameter |
22 mm |
22 mm |
22 mm |
22 mm |
| Lange |
154 mm |
154 mm |
154 mm |
154 mm |
| Oszillerende staafdiameter |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Ruwheid van het meetoppervlak |
Ra < 3,2um |
Ra < 5um |
Ra<10um |
Ra<15um |
| Min gewicht van het testmateriaal |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Minimale dikte |
2 mm |
2 mm |
2 mm |
2 mm |
Specificaties van gemotoriseerde sonde:
| Proeftype |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Testkracht |
3N |
5N |
8N |
10N |
| Diameter |
46 mm |
46 mm |
46 mm |
46 mm |
| Lange |
197.5 mm |
197.5 mm |
197.5 mm |
197.5 mm |
| Oszillerende staafdiameter |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Min gewicht van het testmateriaal |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Minimale dikte |
2 mm |
2 mm |
2 mm |
2 mm |
