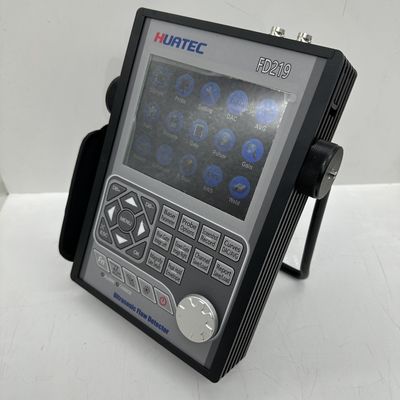

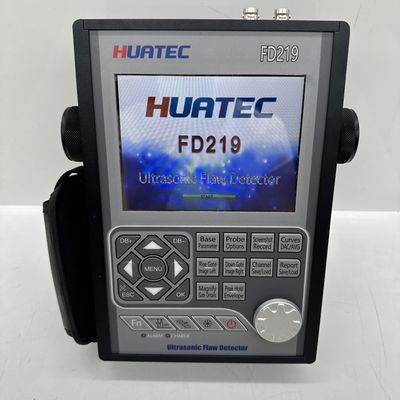

FD219 Metalen Vorm DAC AVG B Scan IP65 Draagbare Digitale Ultrasone Foutdetector

FD219 Metal Vorm DAC AVG B-Scan IP65 Draagbare Digitale Ultrasone Foutdetector

Introductie

Deze HUATEC FD219 foutdetector is een draagbare industriële digitale ultrasone foutdetector die verschillende defecten (scheuren, insluitsels, poriën, enz.) in het werkstuk snel, gemakkelijk, onbeschadigd en nauwkeurig kan detecteren, lokaliseren, evalueren en diagnosticeren. Het kan zowel in het laboratorium als op de bouwplaats worden gebruikt. Dit instrument kan breed worden toegepast in de productie, ijzer- en staalmetallurgie, metaalverwerking, chemische industrie en andere gebieden die defectdetectie en kwaliteitscontrole vereisen. Het wordt ook veel gebruikt bij online veiligheidsinspecties en levensduurbeoordelingen op het gebied van ruimtevaart, spoorvervoer, ketels en drukvaten, turbines, enz.

Het instrument kan breed worden gebruikt voor het lokaliseren en meten van verborgen scheuren, holtes, scheidingen en vergelijkbare discontinuïteiten in lassen, smeedstukken, knuppels, assen, staven, tanks en drukvaten, turbines en constructiecomponenten.

Kenmerken

De kernhardware is ontworpen met ARM+FPGA, en de software maakt gebruik van een zeer betrouwbaar multitasking-besturingssysteem, wat de functionaliteit, draagbaarheid, duurzaamheid en betrouwbaarheid van het instrument aanzienlijk verbetert.

Dit instrument maakt gebruik van een master-slave menu en is ontworpen met sneltoetsen en een digitale draaiknop. Het instrument is licht en draagbaar en kan met één hand worden vastgehouden.

lDisplay

Volledig digitale multi-color high-resolution (640x480 pixels) multi-color TFT LCD-display. De golfvormweergave is delicater en menselijker.

4 interface stijlen kunnen worden geselecteerd op basis van de omgeving.

Het LCD met snelle 60 Hz update. Kan subtiele golfvormveranderingen weergeven.

De helderheid van het LCD kan vrij worden ingesteld.

lVorm

De volledig aluminium metalen behuizing is sterk en duurzaam, en de elektromagnetische afschermingsprestaties zijn zeer goed.

360 graden roterende dempingsbeugel en rubberen hoes zijn gemakkelijk te gebruiken.

Gehard glazen paneel, extreem hard, slijtvast en krasbestendig

lScreenshot en PDF foutdetectierapport

Real-time screenshots van alle pagina's en foutdetectierapporten, en opslaan als BMP-afbeeldingen naar U-schijf, die kunnen worden ingesteld als kleur- of grijswaardenafbeeldingen.

Exporteer het foutdetectierapport als een PDF-bestand en sla het op een U-schijf op voor eenvoudige archivering en afdrukken.

Alle inhoud van het PDF-bestand kan worden aangepast aan de behoeften van de gebruiker.

BMP-afbeeldingen en PDF-bestanden kunnen op een computer of mobiele telefoon worden bekeken.

lBereik

Tot 15000 mm in staal; bereik selecteerbaar in vaste stappen of continu variabel. Geschikt voor gebruik op grote werkstukken en bij metingen met hoge resolutie.

lPulser

Pulsenergie selecteerbaar tussen 100V, 200V, 250V, 300V, 350V, 400V en 500V.

Pulsbreedte instelbaar van 0.1μs tot 0.5 μs om de sondes met verschillende frequenties aan te passen.

Pulsherhalingsfrequentie instelbaar van 20 Hz tot 2 KHz.

Demping selecteerbaar tussen 50Ω, 150Ω, 250Ω en 500Ω voor optimale sondeprestaties

Sonde selectie: enkele kristalsonde, dubbele kristalsonde, speciale hoeksondes, doordringende sonde, klimsonde.

lOntvanger

Sampling: 16-bits AD-converter met een samplefrequentie van 320 MHz

Rectificatie: Positieve halve golf, negatieve halve golf, volledige golf en RF

Analoge bandbreedte: 0.2MHz tot 20MHz mogelijkheid met selecteerbare frequentiebereiken (automatisch ingesteld door het instrument) om de sonde aan te passen voor optimale prestaties.

Versterking: 0 dB tot 110 dB instelbaar in selecteerbare stappen van 0.1 dB, 2 dB, 6 dB.

lPoorten

Twee volledig onafhankelijke poorten bieden een reeks meetopties voor signaalhoogte of afstand met behulp van piek-triggering.

De echo-naar-echo modus maakt nauwkeurige poortpositionering mogelijk voor signalen die extreem dicht bij elkaar liggen.

Poort Start: Variabel over het gehele weergegeven bereik

Poort Breedte: Variabel van Poort Start tot einde van het weergegeven bereik

Poort Hoogte: Variabel van 0 tot 99% van de volledige schermhoogte

Alarmen: Drempel positief/negatief met LED-flitser.

lGeheugen

Het instrument heeft een ingebouwd geheugen met grote capaciteit, en gegevens en bestanden gaan niet verloren door stroomuitval van het instrument.

Geheugen van 500 kanaalbestanden om kalibratie-instellingen en sondeparameters op te slaan.

Geheugen van 1000 golfvormbestanden om A-Scan golfvormen en instellingen op te slaan.

Alle bestanden kunnen worden opgeslagen, opgeroepen en gewist.

De kanaalinstellingen en rapportbestanden kunnen via een geheugenschijf worden geëxporteerd, en de informatie kan ook in onbeperkte hoeveelheden worden opgeslagen via USB-geheugen.

lVideorecorder

Videorecorder is nuttig in veel situaties, het is erg handig voor degenen die de probeeractiviteiten later willen analyseren.

Het instrument kan het testproces opnemen en opslaan als een videobestand, dat kan worden afgespeeld via het instrument of speciale software. Het ondersteunt maximaal 10 videobestanden, en elk videobestand kan maximaal 5 minuten duren.

Als u ervoor kiest om het videobestand op de geheugenschijf op te slaan, zijn het aantal en de duur van het videobestand niet beperkt.

Het opnemen en afspelen van het testproces biedt groot gemak voor toekomstige studie en analyse van foutdetectie.

Videoweergave ondersteunt pauze, snel vooruit, snel terugspoelen en stoppen functies.

Functies

• Automatische kalibratie: Geautomatiseerde kalibratie van sonde nulverschuiving, sondehoek (K-waarde) en materiaalsnelheid.
• Foutlokalisatie: Live weergave geluidspad, projectie (oppervlakteafstand), diepte, amplitude,
• Foutmeting: Automatische foutmeting met AVG of DAC, versnelt de rapportage van defectacceptatie of -afwijzing.
• Digitale uitlezing en trig. Functie: Dikte/diepte kan in digitale uitlezing worden weergegeven bij gebruik van een normale sonde en oppervlakteafstand en diepte worden direct weergegeven bij gebruik van een hoeksondes.
• DAC/AVG: De curve wordt automatisch gegenereerd, en de samplepunten kunnen worden gecompenseerd en gecorrigeerd. De curve zweeft automatisch met de versterking, breidt automatisch uit met de detectieafstand en beweegt automatisch met de vertragingstijd. Het kan de AVG-curve van elke apertuur weergeven.
• AWS D1.1. Het kiezen van deze standaard kan handmatige berekeningen verminderen en de detectie-efficiëntie verbeteren.
• Functie voor correctie van gebogen oppervlakken.
• Functie voor meting van scheurhoogte.
• Poort Vergroten: spreiding van het poortbereik over de gehele schermbreedte.
• Video-opname en weergave.
• Automatische versterkingsfunctie
• Envelope: Gelijktijdige weergave van live A-scan met 60 Hz update-snelheid en envelope van A-scan weergave
• Peak Hold: Vergelijk bevroren piek golfvormen met live A-scans om testresultaten eenvoudig te interpreteren.
• Peak markering: vang en markeer de piek in realtime
• Echo-codering: weergave van 1~9 echo-weergavegebieden in verschillende kleuren, gebruikt om de defectpositie te analyseren.
• A Scan Freeze: Display freeze houdt golfvorm en testafstandgegevens vast.
• B Scan weergave functie. Geeft intuïtief de defectvorm van het werkstuk weer en het detectieresultaat is intuïtiever.

Real Time Klok

De klok van het instrument blijft lopen en houdt de tijd bij.

Communicatie

Twee High-speed USB2.0 poorten. Twee USB-modi kunnen worden geselecteerd: U-DISK en U-BRIDGE. In U-DISK-modus kunnen kanaalconfiguratiebestanden, foutrapportbestanden, screenshot-afbeeldingen en opgenomen films worden opgeslagen op U-DISK. In U-BRIDGE-modus wisselt het instrument gegevens uit met DataPro Software.

Batterij

Ingebouwde lithium-ion batterij met grote capaciteit en hoge prestaties.

De continue werktijd meer dan 12 uur. 4-6 uur typische oplaadtijd.

Knop

Bedieningsaanpassingen worden gemakkelijk en snel gemaakt met de draaiknop.

Software-upgrade

De software kan eenvoudig worden geüpgraded via U-DISK. De upgrade zal de machine niet beschadigen.

Specificaties

• Meetbereik: 0 tot 15000 mm, bij staalsnelheid
• Pulsherhalingsfrequentie varieert van 20 Hz tot 2000 Hz
• Materiaalsnelheid: 1000 tot 20000 m/s
• Pulsherhalingsfrequentie varieert van 20 Hz tot 2000 Hz
• Dynamisch bereik: meer dan 40 dB
• Systeemlineariteit: Horizontaal: +/-0.2% FSW,
• Verticaal: 0.25% FSH, Versterker Nauwkeurigheid +/-1 dB.
• Oplossend vermogen: meer dan 40 dB
• Gevoeligheid Restanten: meer dan 50 dB (Diep 200 mm Ø2 platbodemgat)
• Afwijzing (onderdrukking): 0 tot 80% van de volledige schermhoogte
• Ruis: minder dan 10%
• Poort Monitoren: Twee onafhankelijke poorten regelbaar over het gehele sweepbereik
• Versterking: 110 dB max in selecteerbare resolutie 0.1, 1.0, 2.0, 6.0 dB.
• Bandbreedte (versterker banddoorlaat): 0.2 tot 20 MHz
• Pulsverplaatsing: meer dan 32 dB
• Display Vertraging: -20 tot 3400 μs
• Sonde Vertraging/Nulverschuiving: 0 tot 99.99 μs
• Testmodi: Puls-echo, dubbel element en doorstraling
• Pulser: Instelbare golf pulser
• Pulsenergie: 100V, 200V, 250V, 300V, 500V selecteerbaar
• Rectificatie: Positieve halve golf, negatieve halve golf, volledige golf, RF
• Eenheden: Inch of millimeter
• Transducer Aansluitingen: BNC of LEMO
• Voedingsvereisten: Wisselstroomnet 100-240 VAC, 50-60 Hz
• Bedrijfstemperatuur: -10℃ tot 50℃, Opslagtemperatuur: -30℃ tot 50℃
