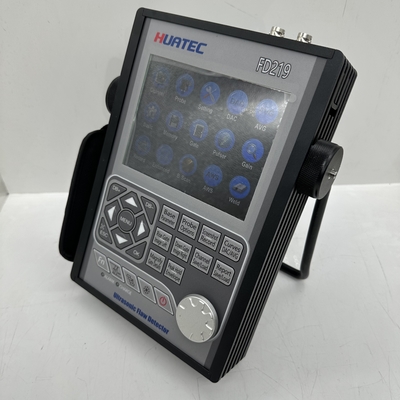

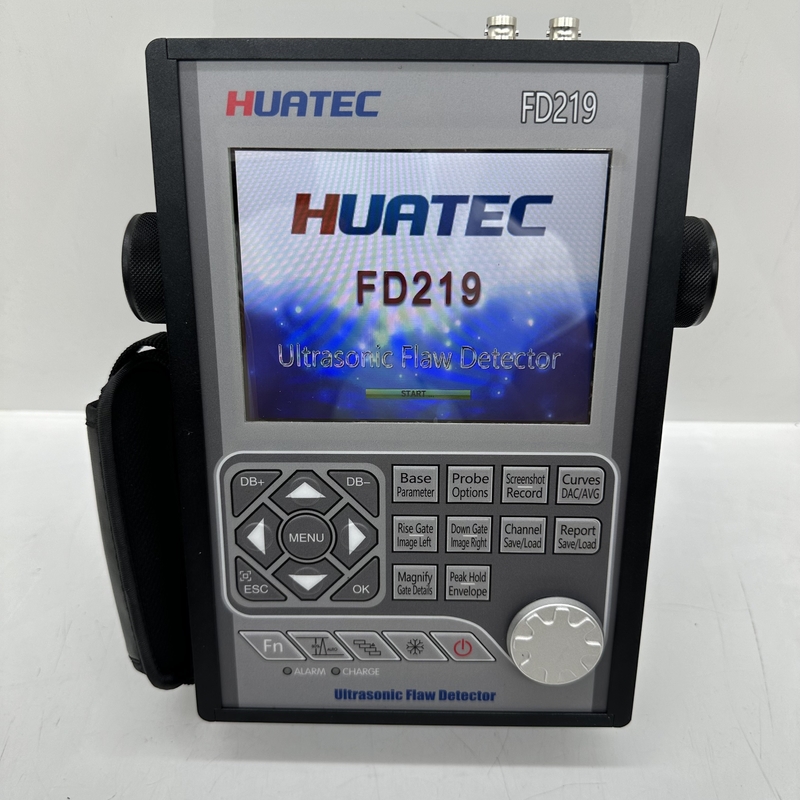

FD219 Digitale metalen ultrasone foutdetector

FD219 Metaalvorm Digitale Ultrasone Foutdetector

Invoering

Deze HUATEC FD219-foutdetector is een draagbare industriële digitale ultrasone foutdetector die snel, gemakkelijk, zonder schade en nauwkeurig verschillende defecten (scheuren, insluitsels, poriën, enz.) in het werkstuk kan detecteren, lokaliseren, evalueren en diagnosticeren. Het kan zowel in het laboratorium als op de engineeringsite worden gebruikt. Dit instrument kan op grote schaal worden gebruikt in de productie, ijzer- en staalmetallurgie, metaalverwerking, chemische industrie en andere gebieden die defectdetectie en kwaliteitscontrole vereisen. Het wordt ook veel gebruikt bij online veiligheidsinspectie en levensduurbeoordeling op het gebied van lucht- en ruimtevaart, spoorwegvervoer, boilers en drukvaten, enz.

Het instrument kan breed worden ingezet bij het lokaliseren en bepalen van de grootte van verborgen scheuren, holtes, loslatingen en vergelijkbare discontinuïteiten in lassen, smeedstukken, knuppels, assen, tanks en drukvaten, turbines en structurele componenten.

Functies

De kernhardware is ontworpen met ARM+FPGA en de software maakt gebruik van een uiterst betrouwbaar multitasking-besturingssysteem, wat de functionaliteit, draagbaarheid, duurzaamheid en betrouwbaarheid van het instrument aanzienlijk verbetert.

Dit instrument maakt gebruik van een master-slavemenu en is ontworpen met sneltoetsen en een digitale draaiknop. Het instrument is licht en draagbaar en kan met één hand worden vastgehouden.

lWeergave

Volledig digitaal multi-color hoge resolutie (640×480 pixels) multi-color TFT LCD-scherm. De golfvormweergave is delicater en humaner.

Afhankelijk van de omgeving kunt u kiezen uit 4 bedieningsinterfacestijlen.

Het LCD met snelle 60 Hz update. Kan subtiele golfvormveranderingen weergeven.

De helderheid van het LCD-scherm kan traploos worden ingesteld.

lVorm

De volledig aluminium metalen behuizing is sterk en duurzaam en de elektromagnetische afschermingsprestaties zijn zeer goed.

De 360 ​​graden draaibare dempingsbeugel en de rubberen ommanteling zijn eenvoudig te gebruiken.

Gehard glaspaneel, extreem hard, slijtvast en krasbestendig

lScreenshot- en PDF-foutdetectierapport

Realtime screenshots van alle pagina's en rapporten over foutdetectie. Deze kunt u opslaan als BMP-afbeeldingen op een U-schijf. Deze afbeeldingen kunt u instellen als kleuren- of grijstintenafbeeldingen.

Exporteer het rapport met de detectie van fouten als een PDF-bestand en sla het op een USB-stick op, zodat u het eenvoudig kunt archiveren en afdrukken.

Alle inhoud van het PDF-bestand kan worden aangepast aan de behoeften van de gebruiker.

BMP-afbeeldingen en PDF-bestanden kunnen op een computer of mobiele telefoon worden bekeken.

Bereik

Tot 15000mm in staal; bereik selecteerbaar in vaste stappen of continu variabel. Geschikt voor gebruik op grote werkstukken en in metingen met hoge resolutie.

lPulser

Pulsenergie selecteerbaar uit 100V, 200V, 250V, 300V, 350V, 400V en 500V.

Pulsbreedte instelbaar van 0,1 µs tot 0,5 µs, zodat deze kan worden afgestemd op probes met verschillende frequenties.

Pulsherhalingsfrequentie instelbaar van 20 Hz tot 2 KHz.

Demping selecteerbaar tussen 50Ω, 150Ω, 250Ω en 500Ω voor optimale sondeprestaties

Selectie van sondes: enkelvoudige kristalsonde, dubbele kristalsonde, speciale hoeksonde, doordringende sonde, klimsonde.

lOntvanger

Bemonstering: 16-cijferige AD-converter met een bemonsteringssnelheid van 320 MHz

Rectificatie: positieve halve golf, negatieve halve golf, volledige golf en RF

Analoge bandbreedte: 0,2 MHz tot 20 MHz met selecteerbare frequentiebereiken (automatisch ingesteld door het instrument) die bij de sonde passen voor optimale prestaties.

Versterking: 0 dB tot 110 dB, instelbaar in selecteerbare stappen 0,1 dB, 2 dB, 6 dB.

Poorten

Twee volledig onafhankelijke poorten bieden een scala aan meetopties voor signaalhoogte of -afstand met behulp van piektriggering.

De echo-naar-echo-modus maakt een nauwkeurige gate-positionering mogelijk voor signalen die extreem dicht bij elkaar liggen.

Gate Start: Variabel over het gehele weergegeven bereik

Poortbreedte: Variabel van poortstart tot einde van weergegeven bereik

Poorthoogte: variabel van 0 tot 99% van de volledige schermhoogte

Alarmen: Drempelwaarde positief/negatief met LED-flits.

lGeheugen

Het instrument beschikt over een groot ingebouwd geheugen, waardoor gegevens en bestanden niet verloren gaan bij stroomuitval.

Geheugen voor 500 kanaalbestanden voor het opslaan van kalibratie-instellingen en sondeparameters.

Geheugen voor 1000 golfrapportbestanden voor het opslaan van A-Scan-golven en instellingen.

Alle bestanden kunnen worden opgeslagen, opgehaald en gewist.

De kanaalinstellingen en rapportbestanden kunnen worden geëxporteerd via een geheugenstick. De informatie kan ook in onbeperkte hoeveelheden worden opgeslagen op een USB-geheugen.

lVideorecorder

Een videorecorder is in veel situaties nuttig. Het is vooral handig voor degenen die de onderzoeksactiviteiten later willen analyseren.

Het instrument kan het testproces opnemen en opslaan als een videobestand, dat kan worden afgespeeld via het instrument of speciale software. Het ondersteunt maximaal 10 videobestanden en elk videobestand kan maximaal 5 minuten lang zijn.

Als u ervoor kiest om het videobestand op de geheugenkaart op te slaan, zijn het aantal videobestanden en de duur ervan niet beperkt.

Het opnemen en opnieuw afspelen van het testproces biedt veel gemak bij toekomstige bestudering en analyse van gedetecteerde fouten.

Videoweergave ondersteunt pauze-, vooruit-, terug- en stopfuncties.

Functies

• Automatische kalibratie: Automatische kalibratie van de nulpuntverschuiving van de sonde, de sondehoek (K-waarde) en de materiaalsnelheid.
• Fouten lokaliseren: Live weergave Geluidspad, Projectie (oppervlakte afstand), Diepte, Amplitude,
• Flaw-sizing: Automatische flaw-sizing met behulp van AVG of DAC versnelt de rapportage van defectacceptatie of -afwijzing.
• Digitale uitlezing en trig. Functie: Dikte/diepte kan worden weergegeven in de digitale uitlezing bij gebruik van een normale sonde en oppervlakteafstand en diepte worden direct weergegeven bij gebruik van de hoeksonde.
• DAC/AVG: De curve wordt automatisch gegenereerd en de bemonsteringspunten kunnen worden gecompenseerd en gecorrigeerd. De curve zweeft automatisch met de gain, breidt zich automatisch uit met de detectieafstand en beweegt automatisch met de vertraging. Het kan de AVG-curve van elke opening weergeven.
• AWS D1.1. Door voor deze standaard te kiezen, kunt u handmatige berekeningen verminderen en de detectie-efficiëntie verbeteren.
• Functie voor correctie van gebogen oppervlakken.
• Functie voor het meten van de scheurhoogte.
• Gate Magnify: spreiding van het poortbereik over de gehele schermbreedte.
• Video opnemen en afspelen.
• Automatische versterkingsfunctie
• Envelop: gelijktijdige weergave van live A-scan met een updatesnelheid van 60 Hz en envelop van A-scan-weergave
• Peak Hold: vergelijk bevroren piekgolfvormen met live A-scans om testresultaten eenvoudig te interpreteren.
• Piekmarkering: registreer en markeer de piek in realtime
• Echocodering: weergave van 1 tot 9 echogebieden in verschillende kleuren, gebruikt om de positie van het defect te analyseren.
• Scan Freeze: Het display freeze houdt de golfvorm en testafstandsgegevens vast.
• B Scanweergavefunctie. Toon intuïtief de defectvorm van het werkstuk en het detectieresultaat is intuïtiever.

Realtime klok

De klok van het instrument blijft doorlopen en geeft de tijd aan.

Communicatie

Twee snelle USB2.0-poorten. Twee USB-modi kunnen worden geselecteerd: U-DISK en U-BRIDGE. In de U-DISK-modus kunnen kanaalconfiguratiebestanden, foutrapportbestanden, screenshots en opgenomen films worden opgeslagen op U-DISK. In de U-BRIDGE-modus wisselt het instrument gegevens uit met DataPro Software.

Accu

Ingebouwde lithium-ionbatterij met grote capaciteit en hoge prestaties.

De continue werktijd is meer dan 12 uur. De typische oplaadtijd bedraagt ​​4-6 uur.

Knop

Met de draaiknop kunt u de bediening eenvoudig en snel aanpassen.

Software upgrade

De software kan eenvoudig worden geüpgraded via U-DISK. De upgrade veroorzaakt geen schade aan de machine.

Specificaties

• Meetbereik: 0 tot 15000 mm, bij staalsnelheid
• Pulsrepetitiefrequentie varieert van 20 Hz tot 2000 Hz
• Materiaalsnelheid: 1000 tot 20000 m/s
• Pulsrepetitiefrequentie varieert van 20 Hz tot 2000 Hz
• Dynamisch bereik: meer dan 40dB
• Systeemlineariteit: Horizontaal: +/-0,2% FSW,
• Verticaal: 0,25% FSH, versterkernauwkeurigheid +/-1 dB.
• Oplossend vermogen: meer dan 40dB
• Gevoeligheidsverliezen: meer dan 50dB (diep gat van 200 mmФ2 met platte bodem)
• Afwijzen (onderdrukken): 0 tot 80% van de volledige schermhoogte
• Ruis: minder dan 10%
• Poortmonitoren: Twee onafhankelijke poorten die over het gehele bereik kunnen worden aangestuurd
• Versterking: 110 dB max in selecteerbare resolutie 0,1, 1,0, 2,0, 6,0 dB.
• Bandbreedte (versterkerbandpass): 0,2 tot 20 MHz
• Pulsverplaatsing: meer dan 32dB
• Weergavevertraging: -20 tot 3400 µs
• Probevertraging/nulverschuiving: 0 tot 99,99 µs
• Testmodi: Puls-echo, dubbel element en door-transmissie
• Pulser: Afstembare golfpulser
• Pulsenergie: 100V, 200V, 250V, 300V, 500V selecteerbaar
• Rectificatie: Positieve halve golf, negatieve halve golf, volledige golf, RF
• Eenheden: Inch of millimeter
• Transduceraansluitingen: BNC of LEMO
• Stroomvereisten: AC-netspanning 100-240 VAC, 50-60 Hz
• Bedrijfstemperatuur: -10℃ tot 50℃, Opslagtemperatuur: -30℃ tot 50℃
