PT Referentietestblok voor monstertype II CE

PT Referentietestblok voor het monster type II

De testblokken voor de beoordeling van de prestaties van penetrante stoffen in ISO 3452-3:2013 beschrijven twee soorten referentieblokken.

Opmerking: Diameter van vijf scheurgebieden in mm, tolerantie ±10%

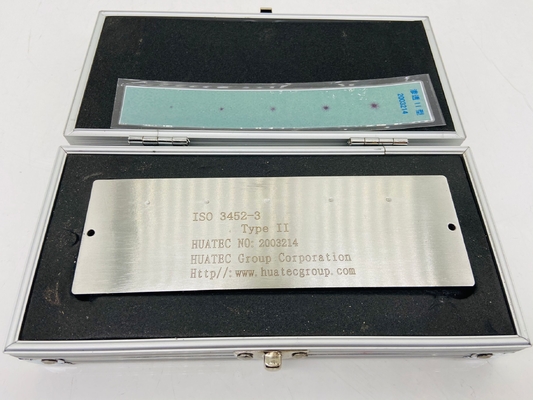

Het met chroom beklede proefstuk van roestvrij staal met vijf punten is een proefstuk van type II in de reeks penetrerende foutdetectie.Het wordt vervaardigd volgens de normen GB/T18851-2008 en EN ISO3452-3:2013De testblok voldoet aan de eisen van GB/T18851-2008, EN ISO3452 en ASME normen.De werkelijke gemeten waarde van het kunstmatige defect is gebaseerd op ISO 10474 of EN 10204 type 3.1 certificaat.

Voor de meting van de diameters werd een fluorescerend doordringend middel van niveau 2, water en droge ontwikkelaar gebruikt; kleurcontrastdoordringend middel van niveau 2 (geactualiseerd met de werkelijke toestand, materiaalkwaliteit werd gebruikt)

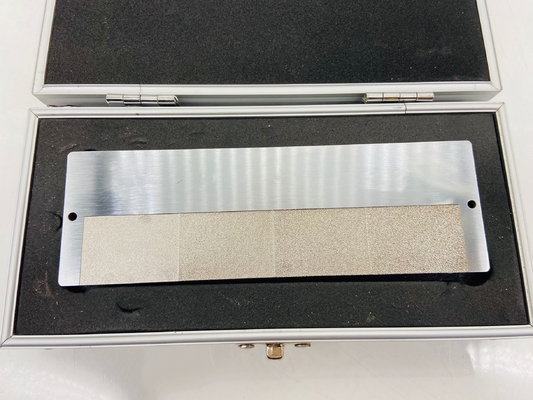

Referentieblok type 2 is gemaakt van roestvrij staal dat is bekleed met een laag nikkel en vervolgens met een harde chroomlegering.

Vijf stervormige afwijkingen met een diameter van 3,0 tot 5,5 mm zijn vervolgens kunstmatig in deze laag geproduceerd, waarbij de vijf afwijkingen gelijkmatig zijn geplaatst volgens hun grootte.Voor de beoordeling van de wasbaarheid* omvat het referentieblok type 2 vier aangrenzende vlekken met een ruwheid van R = 2.5 μm, 5 μm, 10 μm en 15 μm, waarbij het kleinste defect zich bevindt naast het gebied met de kleinste ruwheid.
