PT Referentietestblok voor type II-monsters

PT Specimen Referentie Testblok Type II

Penetrant Performance beoordeling testblok ISO 3452-3: 2013 beschrijft twee soorten referentieblokken - Type 2 referentieblokken zijn voor routinematige beoordeling van DPI-systeemprestaties.

Opmerking: Diameter van vijf scheurgebieden in mm, tolerantie ±10%

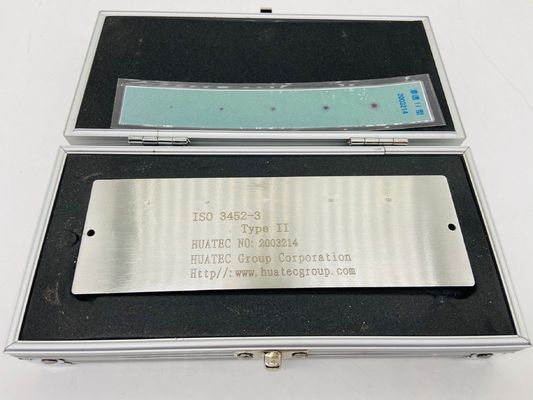

Het vijfpunts roestvrijstalen verchroomde teststuk is een type II teststuk in de penetrerende foutdetectieserie. Het is geproduceerd volgens de normen van GB/T18851-2008 en EN ISO3452-3:2013. Geslaagd voor de nationale industriebeoordeling in december 2002. Het testblok voldoet aan de eisen van GB/T18851-2008, EN ISO3452 en ASME-normen. De werkelijke gemeten waarde van het kunstmatige defect is gebaseerd op het ISO 10474 of EN 10204 type 3.1 certificaat.

Voor het meten van diameters werd een fluorescerende penetrant niveau 2, water en droge ontwikkelaar gebruikt; kleurcontrast penetrant niveau 2 werd gebruikt. (Update met werkelijke toestand, materiaalkwaliteit werd gebruikt)

Referentieblok type 2 is gemaakt van roestvrij staal, bekleed met een laag nikkel en vervolgens een harde chroomlegering.

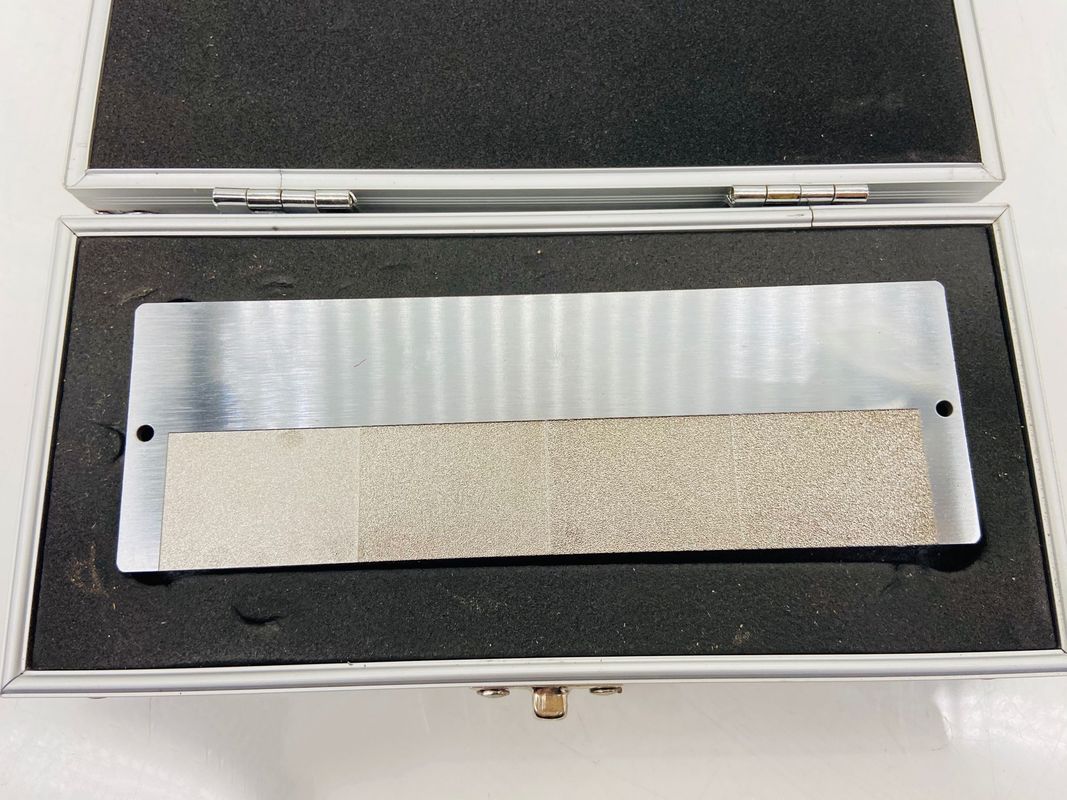

Vijf stervormige defecten met diameters variërend van 3,0 tot 5,5 mm zijn vervolgens kunstmatig in deze laag geproduceerd, waarbij de vijf defecten uniform zijn geplaatst op basis van hun grootte. Om de afwasbaarheid* te beoordelen, bevat referentieblok type 2 vier aangrenzende patches met ruwheden van R = 2,5μm, 5μm, 10μm en 15μm. Het kleinste defect bevindt zich naast het gebied met de kleinste ruwheid.
