Ultrasone diktemeter enkel en dubbel element kleuren scherm

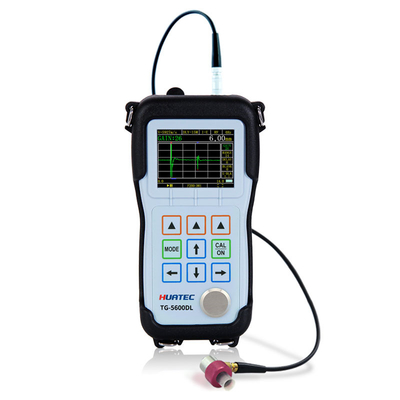

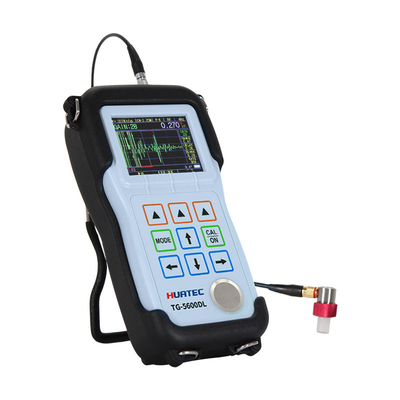

HUATEC TG-5600DL is een draagbare ultrasone diktemeter.TG-5600DL is in staat om de dikte van verschillende materialen met een nauwkeurigheid van 00,001 millimeter of 0,0001 inch, en wordt veel gebruikt in verschillende dikte meettoepassingen.
Gebruikers kunnen de dikte van slechts één zijde van het te meten materiaal meten zonder het werkstuk te beschadigen.
TG-5600DL kan dikte-metingen en A-scans tegelijkertijd weergeven, waardoor gebruikers de golfvormen kunnen controleren.zodat het dikte meetbereik groot isDe B-scanfunctie wordt gebruikt om het onderprofiel van het te meten werkstuk te observeren.De sonde beweegt langs het oppervlak van het werkstuk om de doorsnede van het werkstuk weer te geven.
Deze maat kan worden gebruikt in de productie, metaalverwerkende industrie, luchtvaart, spoorvervoer, chemische industrie, inspectie van grondstoffen en andere testvelden.Naast het nauwkeurig meten van verschillende platen en bewerkte onderdelen, het monitoren van een verscheidenheid aan leidingen en drukvaten die in productieapparatuur worden gebruikt om hun dunneringsniveaus na corrosie tijdens het gebruik verder te controleren,die een onmisbaar hulpmiddel is in de niet-destructieve testindustrie.
De opslagfunctie is optioneel, afhankelijk van de verschillende behoeften van de klant, en de ingebouwde data logger met grote capaciteit kan tot 100.000 dikte meetwaarden en 400 golfvormen opslaan.Andere functies zijn optioneel., zoals dikte meting met meerdere lagen, ultrahoge resolutie, dikte meting met een groot bereik, digitale geluidsreductie en venstermodus, oxidelaag van de binnenwand, realtimecommunicatie,meerkanaal- en andere opties.
Hoofdparameters
| Specificaties van de instrumenten |
| Werkingsbeginsel |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Meerdere echo's), E-EV ((Echo-verificatie)) |
| Proeftype |
Vertraging lijn sonde, contact sonde, membraan sonde, Pencil type sonde, onderdompeling sonde |
| Kalibratie |
Probeer nul, kalibreer snelheid, 1-puntskalibratie, 2-puntskalibratie, instel snelheid |
| Diktebereik |
0.01mm 38m, afhankelijk van het geteste materiaal, de oppervlaktecondities, de temperatuur en de gekozen configuratie.
0.15mm 30mm (Standaard D15A sonde, staal)
|
| Materiaal snelheidsbereik |
310 - 18699 m/s en kan de snelheid met bekende diktes meten |
| Resolutie |
Optioneel 0,1/0,01/0,001 mm |
| Frequentie van de sonde |
0.5MHz20MHz |
| Meeteenheid |
mm, inch, μm, mil |
| Actualisatiepercentage |
4HZ, 8HZ, 16HZ per seconde optioneel |
| Afzetten |
Automatisch uitschakelen wanneer het toestel 5,10 of 20 minuten leegloopt, of handmatig |
| Display-type |
2.4 in (320 × 240 dot matrix) TFT-kleurbeeldscherm |
| Rectificatiemodus |
RF, RF-, vol, HALF+, HALF |
| Bekijkmodus |
A-Scan, B-Scan, cijfers, vangst, verschil, alarm |
| Bewaarplaats |
Kan 100.000 dikte waarden en 400 parameter instellingsbestanden opslaan (optioneel) |
| Gewin |
Laag, gemiddeld of hoog voor verschillende testomstandigheden |
| Afbeeldingsmodus |
Normale, minimale/maximale vangst, DIFF/RR% |
| V-padcorrectie |
Automatisch |
| Actualisatiepercentage |
Selecteerbare 4Hz, 8Hz, 16Hz |
| MateriaalVersnellingsbereik |
500 tot 9999m/s (0,0197 tot 0,3937in/us) |
| Taal |
Chinese, Engelse, Japanse |
| Alarminstellingen |
Minimale en maximale alarmen. Bereik van 0,25 mm tot 508 mm (0,010" tot 20,00"). |
| Energiebehoeften |
2 AA-batterijen |
| Operatietijd |
Ongeveer 40 uur |
| Instrument uitschakelen |
Selecteerbaar ALTIJD ON of AUTO OFF na 5, 10, 20 minuten inactiviteit |
| Werktemperatuur |
-10°C tot +50°C (+10°F tot +120°F) |
| Grootte |
153mm x 76mm x 37mm ((H X W X D)) |
| Gewicht |
280 g, inclusief batterijen |
Standaardconfiguratie
| Artikel 2 |
Hoeveelheid |
|
TG-5600DL
Ultrasone diktemeter
|
1 |
| Probe |
1 |
| Kabel |
1 |

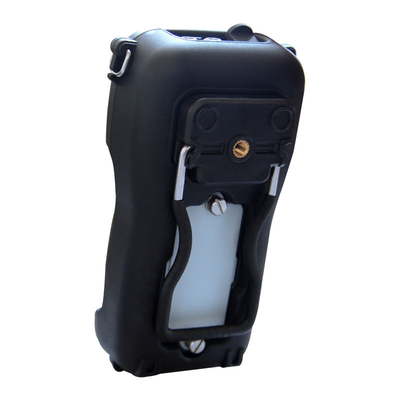

| Rubberen omhulsel |
1 |
| Alkaline batterijen |
- |
| Koppelplantfles |
1 |
| Geval |
1 |
| Handleiding |
1 |
| Kalibratiecertificaat |
1 |
Optioneel accessoire
| Contactsonde: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, Vertraging single element probe: 2.25M13mm, 5M 13mm, 15M 6mm, 20M 3mm, Pen type probe, Immersion probe, punt focus probe, lijn focus probe,Beschermingsfilmsonde 5M 6mm |
Kabels |
| Rubberen omhulsel |
Stapblokken |
| Vertragingslijnen |
Koppelingsmiddel |
| Beschermingsfolie |
Softwareopties |
Indeks van de sonde
| Naam van de sonde |
Proeftype |
Frequentie (Mhz) |
Grootte van het element (mm) |
Elementtype |
Testbereik (mm) staal |
| Contactsonde |
2.25M 13mm |
2.25 |
13 |
samengesteld |
0.9-1200 mm |
| 5M 6mm |
5 |
6 |
samengesteld |
0.6-1200 mm |
| 5M 13mm |
5 |
13 |
samengesteld |
0.4-1200 mm |
| 10M 6mm |
10 |
6 |
samengesteld |
0.3-1200 mm |
| Vertragingssonde met een enkel element |
2.25M13mm |
2.25 |
13 |
normaal |
0.8-30 mm |
| 5M 13mm |
5 |
13 |
normaal |
0.3-30 mm |
| 15M 6mm |
15 |
6 |
normaal |
0.15-30 mm |
| 20M 3mm |
20 |
3 |
normaal |
0.09-12 mm |
| Pentype-sonde |
|
|
|
|
|
| onderdompelingssonde punt/lijn focussonde, |
2.25M 13mm |
2.25 |
13 |
samengesteld |
0.9-1200 mm |
| 10M 6mm |
10 |
6 |
samengesteld |
0.3-1200 mm |
| 5M 13mm |
5 |
13 |
samengesteld |
0.4-1200 mm |
| 15M 6mm |
15 |
6 |
normaal |
0.15-30 mm |
| 5M 6mm |
5 |
6 |
samengesteld |
0.6-1200 mm |
| Protectiefilmsonde |
2.25M 13mm |
2.25 |
13 |
normaal |
0.9-120 mm
|
| 5M 6mm |
5 |
6 |
normaal |
0.45-120 mm |
Belangrijkste meetfuncties
• De meeste materiaalmetingen kunnen met behulp van een-element-omvormers worden uitgevoerd.
• meetdikte: 0,01 mm ~ 38 m, afhankelijk van het te meten materiaal, de sonde, de oppervlaktecondities, de temperatuur en de gekozen configuratie.
• Bepalen van de geluidssnelheid van een onbekend geluidssnelheidsmateriaal
• Hoge resolutie: de normale beeldschermresolutie is 0,001 mm, de optionele ultrahoge resolutie kan 0,0001 mm bereiken.
• Maateenheden: millimeter, inch, micron en mil.
• Hoogtemperatuurmeting: tot 500°C.
• Menus voor standaardconfiguratie van het systeem: voor het gemak van de gebruiker is het menu ingesteld op basis van de standaardvoorwaarden voor het gebruik van de sonde van het instrument.
• Pauzefunctie: laat na de meting verwerkingen toe.
• Volledig scherm golfvorm display functie: vergroot het echo display gebied met 20%, waardoor de gebruiker een grote venster ervaring.
• Indikatie van de echointensiteit: hoe sterker de echo, hoe meer indicatorbalken worden weergegeven, met name de cijferweergave, die nuttiger is.
• Tijdgebaseerde B-scan-modus: deze wordt gebruikt om het onderprofiel van het te meten werkstuk te observeren.
• Verschil/reductiesnelheidsmodus: het dikteverschil ten opzichte van het instelpunt wordt weergegeven en uitgedrukt als percentage van de reductiesnelheid.
• TDG-tijdvariabele winst: de initiële puls of interfacecho kan effectief worden verminderd door de initiële winst te verminderen,en de onderste echo van het geteste monster kan worden verhoogd door de maximale winst te verhogen, die gemakkelijk te meten is.
• Metingsmodus:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
