Samenvatting

De magnetische veldindicator is in overeenstemming met de Chinese standaard JB3965-85, JB4730-94,en Amerika aanbevolen methode voor magnetische deeltjes inspectie ASTME709 standaard en ASTMA275 staal smeden Magnetische.

"Magnetische deeltjesonderzoek voor drukvaten van staal" en "Magnetische deeltjesonderzoek voor drukvatenvervalsingen".

Deeltjesinspectieontwerp is niet alleen geschikt voor drukvaten, maar ook voor algemene mechanische producten, het is een goed hulpmiddel dat nodig is voor het detecteren van magnetische deeltjesfouten.

Het kan de alomvattende prestaties controleren van de foutdetectieapparatuur, de magnetische deeltjes magnetische suspensie en de juiste werkingsmethode.

We kunnen het gemakkelijk gebruiken om de intensiteit en richting van het magnetisch veld in het gemagnetiseerde gebied te weerspiegelen.

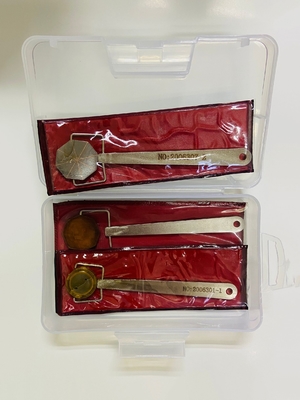

Magnetische veldindicator:

1Magnetische veldindicator is geschikt voor magnetische deeltjesinspectie van stalen drukvaten en algemene mechanische produkten.

2Magnetische veldindicator is geschikt voor magnetische deeltjesinspectie van gesmeed staal en algemene mechanische produkten.

Gebruik:

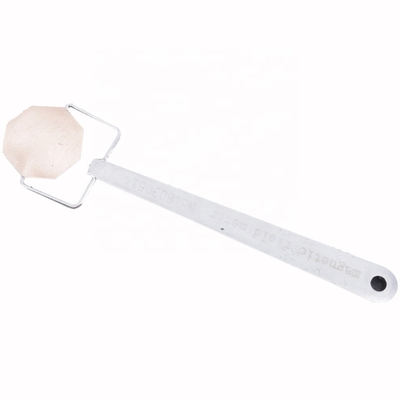

Bij gebruik van een type 1-magnetveldindicator moet de handgreep met de hand worden vastgehouden, het koperen oppervlak naar boven worden gebruikt, het werkstuk is voorzien van een oppervlak van acht lijnen;

Met behulp van een magnetisch veldindicator van type 2 wordt het handvat met de hand zo vastgehouden dat beide zijden van de magnetisch veldindicator aan het werkstuk zijn bevestigd.

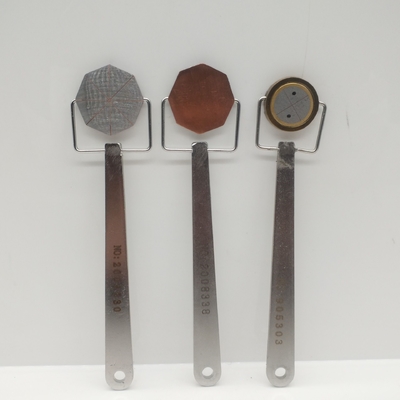

Continu-inspectie met magnetisch veldindicator van type 1 en type 2, wanneer het magnetische poeder of de magnetische suspensie na het sproeien,het magnetisch veld aanwijzingsoppervlak verschijnt helder en waarneembaar magnetische spoorlijnen, betekent dat een magnetisch effect is ontstaan, wanneer de magnetische veldindicator geen magnetisch spoor vormt of in de gewenste richting, moet de magnetiseringsmethode worden gewijzigd en aangepast.

Type 3 magnetisch veld indicator is gekopieerd uit West-Duitsland.

Het kan niet alleen de foutdetectieapparatuur controleren, maar ook controleren of de uitgebreide prestaties en werkingsmethode van magnetische deeltjes magnetische suspensie geschikt is.

Het kan gemakkelijk worden gebruikt om de intensiteit en richting van het magnetisch veld in het gemagnetiseerde gebied weer te geven.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

De magnetische veldindicator bestaat uit een vlakke, niet-remaante schildring zoals deze, in een schildring zoals deze.

Er wordt een cilindrisch zacht ijzer geleverd dat uit vier delen bestaat.

De vier delen worden door niet-gemagnetiseerde spleten van elkaar gescheiden en vormen twee loodrechte spleten waarop een deksel wordt gedraaid.

De omtrek van de hoes is 0,5 mm, en elke 90 graden is de hoes gegraveerd met 1, 2, 3 en 4 letters.en de afstand tussen het deksel en de zachte ijzeren cilinder kan worden ingesteld door het deksel te draaien.

Als u het apparaat op een gemagnetiseerd stuk onderzoekt, wordt een deel van de magnetische veldlijn gevormd door de zachte ijzerkolom.een overeenkomstige opening in de kruisvormige scheur in het deksel verschijnt volgens de richting van het magnetisch veld.

Draai het deksel 360 graden, wat betekent dat het deksel 0,5 mm van de zachte ijzeren cilinder verwijderd is.

Als het magnetische deeltjesbeeld nog steeds niet verdwijnt.

Om de richting van het magnetisch veld te bepalen, kan de magnetische veldindicator langzaam op zijn plaats worden gedraaid totdat de scheur het zichtbaarst is.op welk punt het magnetisch veld loodrecht is op de aangegeven scheur.
