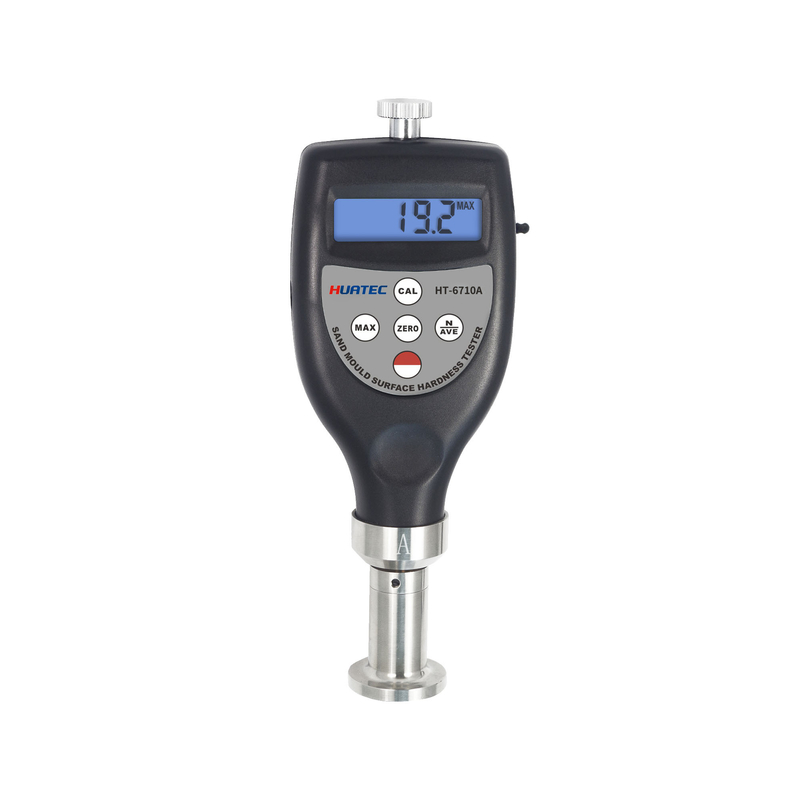

HUATEC Sand Mold Surface Hardness Tester HT-6710A/B/C

HUATEC Sand Mold Surface Hardness Tester HT-6710A/B/C

1. Modelgids

2. Kenmerken

* Voldoet aan de normen van DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215.
* De Sand Mold Surface Hardness Tester wordt gebruikt om de oppervlaktehardheid van de zandvorm/kern van de natte vorm te meten en technische parameters te geven voor de formulering van het gietproces.

* De oppervlakhardheid van zandschimmel is onderverdeeld in drie soorten: A, B en C. Het gemeenschappelijke model is type B, waaronder:
Type A: Geschikt voor de oppervlaktehardheidstest van fijn zandvorm/kern bij handmatig of mechanisch lage- en middeldrukgieten.
Type B: geschikt voor de oppervlakhardheidstest van fijne en grove zandvorm/kern bij handmatig of mechanisch lage- en middeldrukgieten.
Type C: geschikt voor de oppervlakhardheidstest van zandschimmel bij hogedrukgiet.
* De eenheid van de hardheidstester van type B voor het oppervlak van de zandvorm is (g/mm2), maar het is gebruikelijk de hardheid H (A/B/C) in plaats van eenheid te gebruiken.de overeenkomstige hardheidswaarde is ook groot wanneer de eenheidswaarde groot is (g/mm2).
* Met gemiddelde berekening.
* De functie voor de opslag van piekwaarden.
* Alarmfunctie voor onderspanning.
* Gebruik USB-gegevensuitgang om verbinding te maken met de pc.
* Geef Bluetooth-gegevensuitvoer.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* De eenheid van de hardheidstester van type B voor het oppervlak van de zandvorm 2 is (g/mm ), maar het is gebruikelijk om de hardheid H ((A/B/C) in plaats van eenheid te gebruiken.Wees consistent in je werkzaamheden, is de overeenkomstige hardheidswaarde 2 ook groot wanneer de eenheidswaarde groot is (g/mm).

* Lage spanningsindicator.

* Digitaal display geeft een nauwkeurige aflezing zonder gokken of fouten.

* Automatisch uitschakelen om energie te besparen.

* Interne parameters: Het heeft de functie van piekwaarde sluiting, gemiddelde waarde berekening en onderspanning alarm.

* Stroomvoorziening: 2x1,5v AA (UM-3) batterij

* Werkomstandigheden: Temperatuur 0~40 ̊C Vochtigheid < 80%

* Grootte: 162x65x28mm (6,4x2,6x1,1 inch)

* Gewicht: ongeveer 170 g (zonder batterijen)

* Uitzetten: 2 modi Handmatig uitzetten te allen tijde door op de power-toets te drukken totdat de ON-toets op het scherm wordt weergegeven of automatisch uitzetten na 2 minuten na de laatste sleuteloperatie.

3Werkingsbeginsel

Volgens het principe dat de kracht op de veer lineair is met de slag, wordt de slag omgezet in een waarde door de sensor.,Het is gebruikelijk om de hardheid H ((A/B/C) in plaats van eenheid aan te geven.de overeenkomstige graadwaarde is 2 ook groot wanneer de eenheidwaarde groot is (g/mm).

4. SPECIFICATIES

Display: 4 cijfers, 10 mm LCD-display

Bereik: 0 tot 100 H ((A/B/C)

Meetspectrum: 10 tot 90 H ((A/B/C)

Resolutie: 0,1 H ((A/B/C)

Meetafwijking: ≤ ±1H ((A/B/C)

5. METINGSPRECEDUCE

5.1 Proefproefstuk: de minimumdikte is in een andere norm gespecificeerd, zie deel 1. Het proefstuk moet het mogelijk maken om ten minste 12 mm van elke rand te meten.Het oppervlak van het monster moet vlak en parallel zijn om het drukgevel in staat te stellen met het monster in contact te komen over een gebied met een minimale straal van 6 mm van de durometersonde.- het monster kan worden geconstrueerd met gelaagde stukken volgens de vereisten van de c i e v e n e c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n cde metingen op deze monsters kunnen echter niet overeenkomen met die op vaste monsters, omdat de oppervlakken tussen de lagen niet volledig in contact zijn.

5.2 Druk op en laat de "Power key" los om de tester aan te zetten.

5.3 Druk op de toets "MAX" totdat het teken "MAX" op het scherm verschijnt.

5.4 Houdt de durometer verticaal met het puntje van de indenter ten minste 12 mm van elke rand.de voet parallel aan het oppervlak van het monster houden- u moet net voldoende kracht uitoefenen om een stevig contact te bereiken tussen de drukvoet en het monster; u moet 1 of 2 seconden vasthouden om automatisch de maximale waarde te verkrijgen.

5.5 Om de volgende meting te maken, druk je gewoon op de "Nul"-toets en herhaal 6.4. Aan de andere kant kunt u de “Max hold”-toets ingedrukt houden totdat het teken MAX van het scherm verdwijnt.4.

5.6 Indien een andere dan een maximale waarde nodig is, is het niet nodig om het op het scherm weergevende merkteken "MAX" in te stellen; in dat geval is de op het scherm weergevende waarde een onmiddellijke waarde.Houd de durometer gewoon op zijn plaats zonder beweging en krijg de aflezing na het vereiste tijdsinterval (normaal minder dan 1 seconde) .

5.7 Hoe de gemiddelde waarde wordt berekend

5.7.1 Om de gemiddelde waarde van meerdere metingen te verkrijgen, moet u gewoon de knop "N/AVE" drukken en loslaten om het symbool "N" op het scherm te laten zien, gevolgd door een cijfer tussen 1 en 9 met het voorvoegsel "Nee".De cijfer wordt gebruikt om de gemiddelde waarde te berekenen. Elke keer dat u op de knop drukken en loslaten, zal het cijfer 1 toenemen.En het cijfer wordt 1 terwijl u op de N / AVE-toets drukt 9 .

5.7.2 Pas het cijfer aan op het vereiste getal en druk op de ¢MAX-toets ¢ of de ¢Zero-toets ¢ om terug te keren naar de meettoestand of wacht enkele seconden tot ¢0 ¢ op het scherm.

5.7.3 Maatingen volgens de stappen 5.3 tot en met 5.5. Zorg ervoor dat elke test 6 mm van elkaar verwijderd moet zijn. telkens wanneer u een meting uitvoert, worden de metingen en de tijdstippen van de metingen op het scherm weergegeven.,De eenheid toont eerst de waarde van de laatste, en vervolgens de gemiddelde waarde van de laatste metingen, gevolgd door 2 piepjes, met op het display een symbool dat "AVE" aangeeft. 5.7.4 Om de volgende gemiddelde waarde te krijgen, herhaal gewoon 5.7.3. 5.7.5 Om van de gemiddelde meting af te komen, moet u de “N/AVE” drukken totdat “N” verdwijnt.

6. Kalibratiecontrole

Om te controleren of de tester nauwkeurig is, moet u gewoon de indenter in het gat van het gekalibreerde testblok plaatsen.De testblokken moeten met de volgende methoden worden gecontroleerd:De aflezing moet overeenkomen met de op het testblok gestempelde waarde. Zo niet, voert u gewoon nul- en high-end-kalibratie uit.

6.1 Nulkalibratie Houd de durometer verticaal met het puntje van de indenter in de lucht, de aflezing op het scherm moet zijn ?? 0. Zo niet,Druk op de knop “Zero” om de tester “0” weer te geven.

6.2 Hoogwaardige kalibratie Plaats gewoon de indenter op een plat glas, oefen voldoende kracht uit om een stevig contact te maken tussen het glas en de drukvoet.5 en 101. Zo niet, drukt u op de knop CAL om de hoogwaardige kalibratie uit te voeren.

7Vervanging van de batterij

7.1 Wanneer het batterijsymbool op het scherm verschijnt, is het tijd om de batterijen te vervangen.

7.2 Schuif de batterijdoos van de tester af en verwijder de batterijen.

7.3 Installeer batterijen waarbij zorgvuldig rekening wordt gehouden met de polariteit.

8. ACCESSORIES

Standaard Accessoires: draagdoos 1 pc. Handleiding 1 pc. Kalibratiecertificaat 1 pc.

Optioneel accessoire: kabel en software voor RS232C
