Doortrekkingsblok PSM-5: MIL-STD-6866 ASTME-1417

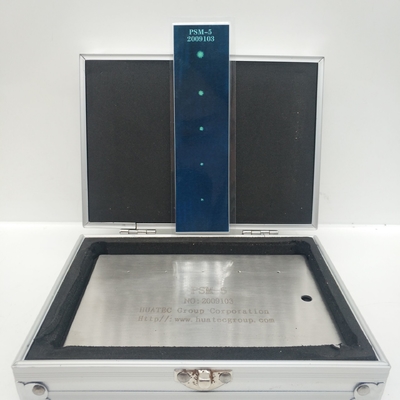

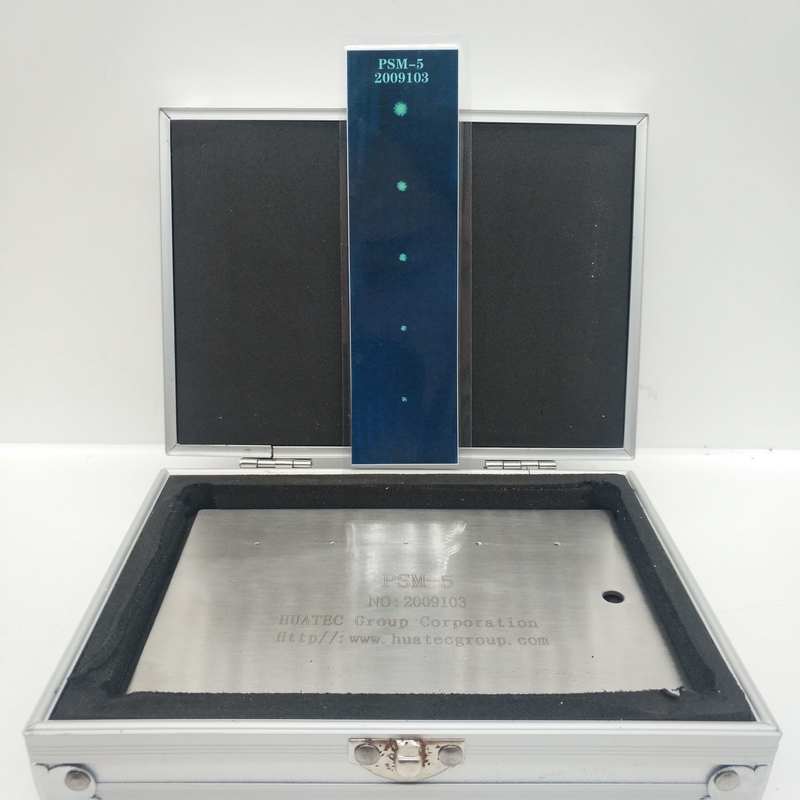

Monitorpaneel van het penetrerend systeem,Een roestvrij staal paneel, 0,090" dik en metingen 4 x 6 inch.Vijf scheurcentra zijn gelijkmatig verdeeld in de chroomplatering in volgorde van grootteDe grootste is gemakkelijk zichtbaar met laaggevoelige penetranten, terwijl de kleinste zelfs met hooggevoelige materialen moeilijk te waarnemen is.Naast de gechromeerde sectie is een granafgeblazen gebied van "gemiddelde ruwheid", om de kenmerken van de doortrekkende was te beoordelen.

• De PSM-5 Panel is verkrijgbaar in twee versies.
  • Grit geblazen type- heeft een chroomband die licht is geblazen om het oppervlak af te stompen.
  • Glanzend type- de gechromeerde band van de tweede versie is niet met zand geblazen.
• PSM-5 Panel verwerking voldoet aan de eisen van MIL-STD-6866 en ASTM E-1417 voor dagelijkse systeemcontrole.

Gebruik van PSM-5-testblok

De "testblokken voor het monitoren van het penetratiesysteem" kunnen een methode bieden om de continue prestaties van het vloeistofpenetratie-inspectiesysteem snel te bepalen.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van het onderzoek.De PSM-5-testblok, ook wel bekend als het bekende defectenstandaardblok, is gebaseerd op de resultaten van de test.kan het plotselinge prestatieverlies van elke factor onthullen, waardoor de exploitant wordt gewaarschuwd voor het falen van de systeemprestaties om fouten en weglatingen te voorkomen.Het PSM-5-testblok is het meest praktische instrument voor permeatiecontrole om te voldoen aan de eisen van MIL-STD-6866 en ASTM E1417, en voldoet ook aan de eisen van P&WA TAM146040.

Vorm en structuur van de PSM-5-testblok

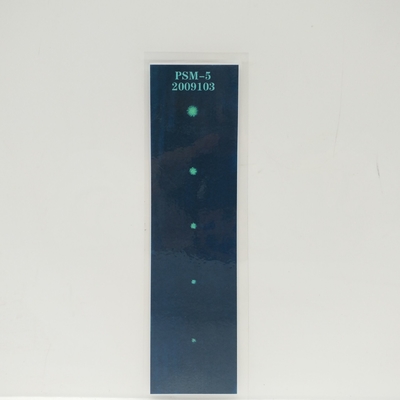

Het testblok PSM-5 is vervaardigd volgens de P&WA-standaard, de matrix is van roestvrij staal, het oppervlak is verdeeld in twee delen: de chroming zone en de garensproeizone,er zijn 5 stralende scheuren van verschillende grootte gelijkmatig verdeeld over de chroming zoneHet patroon van 5 stralende scheuren op het testblok is een stervormige cirkel of radiële vorm.en het zandblaasgebied is medium ruw.
