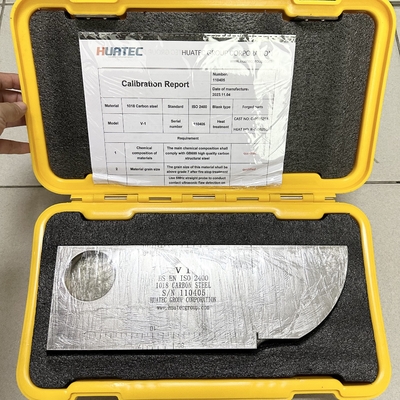

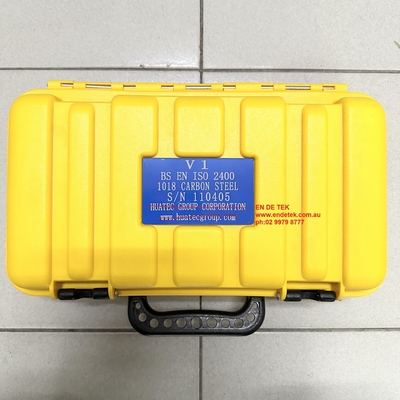

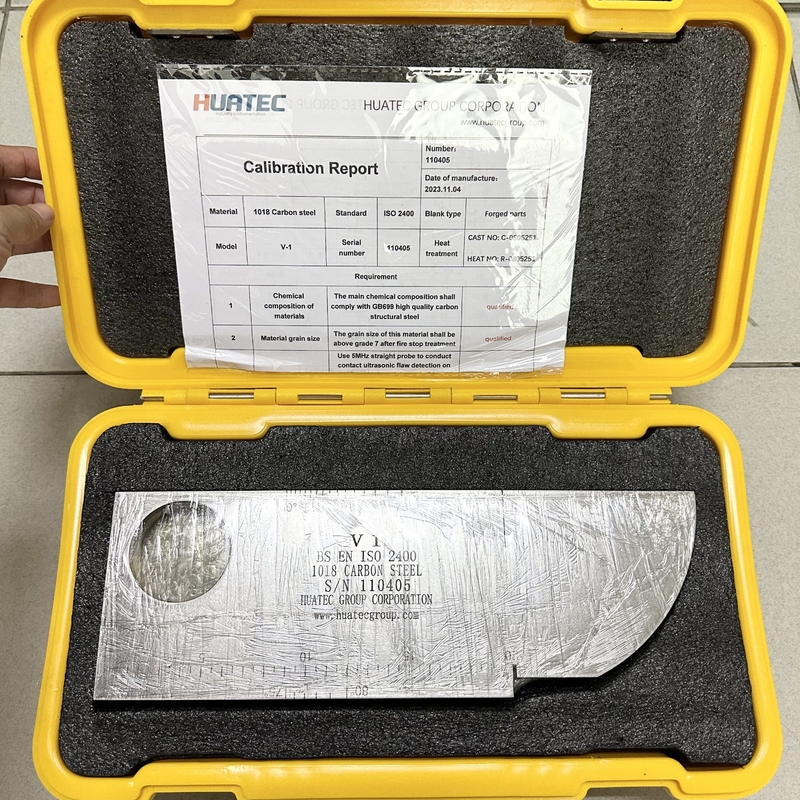

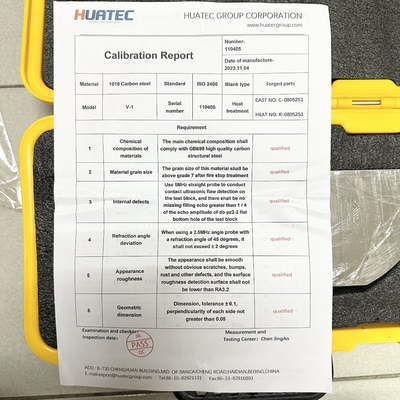

IIW V1 kalibratieblok

Standaard: ISO2400-1972E

Het IIW-testblok (V-1-testblok) wordt ook wel het Nederlandse testblok genoemd.Het is een internationaal standaard testblok dat is goedgekeurd door het International Welding Institute (IIW) en aanbevolen door de International Organization for Standardization (ISO)De vorm en afmetingen zijn weergegeven in figuur 1-1:

Hoofdtoepassingsgebieden:

(1) Het dynamische bereik, de horizontale lineariteit en het longitudinale golfdetectiebereik van de foutdetector kunnen worden gemeten met behulp van een testblok met een dikte van 25 mm;

(2) Voor de bepaling van de gevoeligheidsgrenze van de schuine sonde, de breukhoek en de rechte sonde, werden de 50 boog en het 1,5 doorlopende gat gebruikt.Het is ook mogelijk om ruwweg de grootte van het blinde gebied van de rechte sonde en de penetratie van het meetinstrument in combinatie met de sonde te schatten.

(3) Het inslagpunt en het blinde gebied van de hellende sonde worden gemeten met behulp van het boogoppervlak van R100 mm, en de tijdasverhouding en het nulpunt kunnen worden gecorrigeerd;

(4) De longitudinale resolutie van de rechte sonde kan worden gemeten met het inkeppvlak van 85 mm, 91 mm en 100 mm;

(5) Gebruik de rechterhoekrand van het testblok om de hoek van de geluidsstraalverschil van de geneigde sonde te meten.
