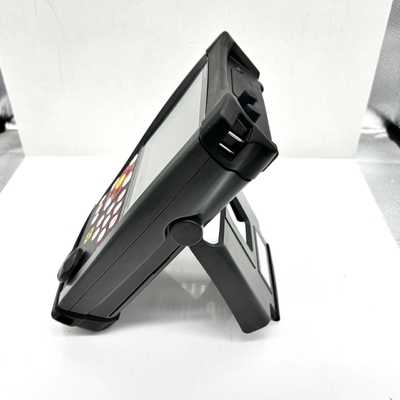

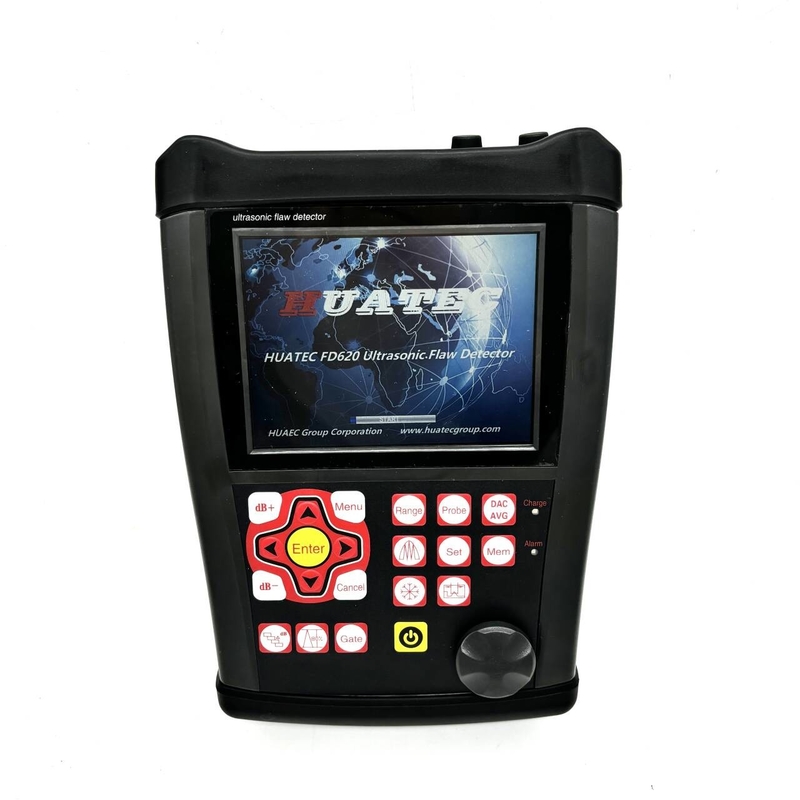

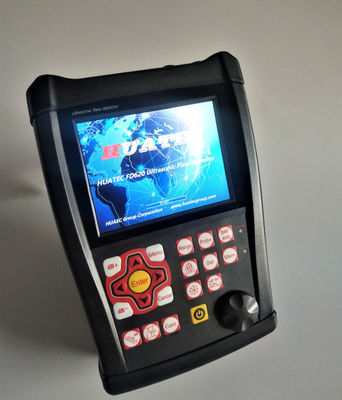

HUATEC FD620 Ultrasone foutdetector met mobiele app

HUATEC FD620 Ultrasone foutdetector met mobiele APP

★Kalibratie van de sonde, het maken van de curve en andere bewerkingen worden in het gehele proces door het dialoogvenster ingegeven, het is niet nodig om de handleiding te lezen

★ Alle tools zijn inclusief wat je nodig hebt: DAC, AVG, kleur Bscan, AWS, etc.

★Pulsherhalingsfrequentie: 30-3000Hz, nauwkeurige aanpassing, snelle scanning, nooit ontbreken detectie

★ Hoge signaal-ruisverhouding, heldere en stabiele echo, geluidsbestendige vormgeving, perfect voor moeilijke werkomstandigheden

★ 10-cijferige AD, snelle bemonstering leidt tot een beter echodiagram met alle details.

★ kristalhelder, echt gekleurd scherm.

★ High-speed real-time foutdetectie video opname. Onbeperkte USB data opslag.

★ Blauwe tand verbinding, de mobiele APP genereert op locatie fout detectie rapport en realiseert printen

★ IP65 standaard. Leging + Silica gel behuizing, water- en stofbestendig, solide en duurzaam.

★ De batterij duurt 15 uur bij één opladen. Elke batterij heeft een eigen oplaadregeling, dus met twee batterijen kan het 24 uur per dag werken.

Specificaties

Bereik: 0-25000 mm, bij snelheid van staal

Materiaal snelheid:100 ∼20000 m/s

Herhalingsfrequentie van de puls: 30-3000 Hz

Dynamisch bereik: ≥ 38 dB

Lineariteit: horizontaal: +/- 0,2% FSW, verticaal: 2,5% FSH, versterkernauwkeurigheid +/- 1 dB.

Resolutievermogen: > 40 dB (5P14)

Gevoeligheid Overblijfselen:> 62 dB

Afwijzing: 0 tot 80% van de volledige schermhoogte

500 onafhankelijkheidsinstellingen, elk criterium kan vrij worden ingevoerd, we kunnen in de scène werken zonder testblok;

Groot geheugen van 1000 A grafiek

Testmodi: pulsecho, dubbel element en doorstroming

Proeftype: enkel recht, enkelhoekig, dubbel recht, dubbel hoekig, door, kruipend, oppervlak

Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd

Eenheden: inch of millimeter

Stroombehoefte: wisselstroom 100-240 VAC, 50-60 Hz

Displayvertraging: -20 tot 3400 μs

Probe Delay/Zero Offset: 0 tot 99,99 μs

Interne oplaadbare Li-ion batterij met een nominale kracht van 7,2 V bij 8000 mAh

15 uur nominale werktijd, afhankelijk van de helderheid van het scherm

4 uur typische oplaadtijd

H×W×D(mm):260×175×60 (mm)

Gewicht:1.2 kg

Werktemperatuur: -10°C tot 50°C

Bergingstemperatuur: -30°C tot 50°C

Impulsenergie: 200V, 300V, 400V, 500V selecteerbaar

Rectificatie: Positieve halve golf, negatieve halve golf, volle golf, RF-systeem

Bandbreedte (versterkerbandbreedte): 0,2 tot 20 MHz

Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd

Gevoeligheid: maximaal 120 dB bij selecteerbare resolutie 0.1, 1.0, 2.0, 6,0 dB.

Transducerverbindingen: BNC of LEMO

Functies

Automatische weergave van de precieze foutlocatie ((diepte d,niveau p,afstand s,amplitude,sz dB,ф).

Defect sizing: automatische fout sizing met AVG/AVG of DAC, snelheid van melding van acceptatie of afwijzing van een defect.

Automatische kalibratie van de transducer: nulpunt, hoeken, voorrand en materiaal snelheid.

Het is handig om DAC en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden gewijzigd en gecompenseerd.

Als je een geheugenschijf aansluit, kan de unit onbeperkt geheugen krijgen.

Automatisch maken van video van het testproces en afspelen; gebruik U Disk, de lengte van de video is onbeperkt.

Kleurscanner.

Er zijn 13 ingebouwde internationale normen in de eenheid.

Blauwe tandverbinding met mobiel apparaat om opsporingsrapporten ter plaatse te genereren en af te drukken.1.

Curved Surface Correction functie.

Functie Crack Height Measure.

Vergrootpoort:Verspreiding van het poortbereik over de gehele schermbreedte.

Auto-winstfunctie.

Envelope: gelijktijdig weergeven van live A-scan bij 60 Hz updatefrequentie en envelope van A-scan weergeven.

Peak Hold: vergelijk bevroren piekgolfvormen met live A-scans om testresultaten gemakkelijk te interpreteren.

Scan Freeze: Display freeze bevat gegevens over de golfvorm en het geluidspad.

Alarm: piep en LED.

Echt Tijdklok.

Volle echo.

Vangen.

Echo kleur binnen de poort.

Standaardpakket

Draagbare ultrasone foutdetector FD620 1

Rechte straalomvormer (4 MHz, Φ10) 1

Hoekstraalomvormer (4 MHz, 8 mm×9 mm, 60°) 1

Verbindingskabel voor de omvormer (BNC-LEMO 00,of optionele LEMO 01-LEMO 00) 1

Oplaadbare Li-Ion-accu, 8 ampère 1 uur

Stroomvoorziening/oplader 1

Handleiding in het Engels 1

App Software 1

Gordel 1
