TG-14 Niet-contact tablet computer A scan B scan Elektromagnetische ultrasone diktemeter
TG-14+ elektromagnetische ultrasone diktemeter is een ultra-kleine,met een gewicht van niet meer dan 50 kg,.
Basisparameters:
| monsterneming |
80 MSPS |
| bandbreedte |
2.5MHz~6MHz |
| doorgeven |
±600V_400Hz_125ns |
| winst |
Automatische 0 ~ 96 dB, stap 1 dB |
| Meetsnauwkeurigheid |
±0,01 mm |
| geluidssnelheidsbereik |
4009999 m/s |
| Effectief bereik |
00,75 ∼ 1280 mm |
| Gemiddelde cijfer |
L,M,H Derde versnelling verstelbaar |
| Opheffingsafstand |
5 mm ((aluminium), 4 mm ((koolstofstaal), 3 mm ((roestvrij staal) |
| Meetbereik |
Meting van koolstofstaal ️ 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Metingstype |
Aluminium, koper, ijzer, koolstofstaal, gegoten staal, gelegeerd staal, roestvrij staal, titaniumlegering en andere metalen |
| |
|
| Metingskanaal |
2* dun stuk, algemeen gebruik, staaf |
| Metingsmodus |
Eenvoudige echo (I-E), dubbele echo (E-E) |
| Zoekpatroon |
Grens - grens, berg - berg, berg - berg |
| Hulpfunctie |
Auto-vriezen, auto-winst, auto-slaap, A-scan golfvorm display, Wi-Fi aangesloten telefoon |
| Correctiefunctie |
Aanpassing van de hekhoogte, aanpassing van de vertraging, handmatige vergroting, kalibratie van de geluidssnelheid, hoge temperatuurcompensatie |
| |
|
| Communicatie |
RS-485 of USB2.0 |
| Oplaadmachine |
5V2A, standaard Type-C-interface |
| Toonbeeld |
1.47 INCH 320×172 IPS_LCD |
| Grootte van het lichaam |
178.4 mm × 42 mm × 32 mm |
| Levensduur van de batterij |
3.7V 3400mAh lithiumbatterie voor 6 uur |
| Gewicht |
Een metalen schelp: 358g B injectie schelp: 255g C injectie + snel demontage: 289g |
Standaardconfiguratie
| Reeksennummer |
Naam |
Hoeveelheid |
Mark. |
| 1 |
Hostmachine |
1 |
|
| 2 |
Normale temperatuursonde |
1 |
4MHz, 42mm*32mm |
| 3 |
Laadkabel |
1 |
|
| 4 |
Oplaadstok |
1 |
|
| 5 |
Handleiding |
1 |
|
| 6 |
De testblokken met ijzerbasis |
1 |
|
| 7 |
Aluminiumbasis-testblok |
1 |
|
| 8 |
Verpakkingsdoos |
1 |
|
Optioneel (kan op aanvraag worden besteld, niet in de standaardconfiguratie opgenomen)
| SN. |
Naam |
Hoeveelheid |
Mark. |
| 1 |
Hoogtemperatuursonde |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonde voor normale temperatuur met kleine diameter |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Grote diameter normale temperatuursonde |
1 |
4MHz,Φ40mm*60mm |
| 4 |
mobiele telefoon |
1 |
Telefoons met Android en HarmonyOS |
| 5 |
Pad |
1 |
Ondersteuning voor Android, HarmonyOS Pad |
| 6 |
Kijk. |
1 |
Horloges die Android en HarmonyOS ondersteunen |
| 7 |
Hoogste computersoftware |
1 |
APP software |
Instrumentkenmerken
Kleine maat, gemakkelijk te dragen
l De oppervlaktevereisten van het werkstuk zijn niet hoog, het ruwe oppervlak zonder slijpbehandeling kan een niet-contactmeting bereiken
l Het is niet gevoelig voor coating en kan worden gebruikt om de dikte van gecoate onderdelen te meten
l Zonder akoestische koppeling kan de dikte van het werkstuk bij hoge temperatuur worden gemeten en kan de temperatuur worden gecompenseerd
Algemene kenmerken:

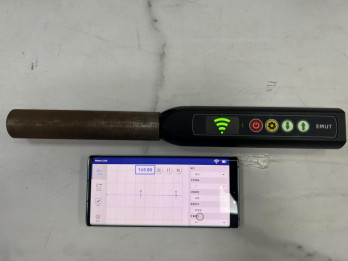

A. Het apparaat bestaat uit A-host en een mobiele telefoon, die draadloos via Wifi zijn verbonden.
B, het instrument hanteert het principe van elektromagnetische echografie, het inspectieproces hoeft het oppervlak van het werkstuk niet te polijsten, er is geen koppelingsmiddel nodig
C, de sonde en de gastheer zijn geïntegreerd, de sonde kan worden vervangen

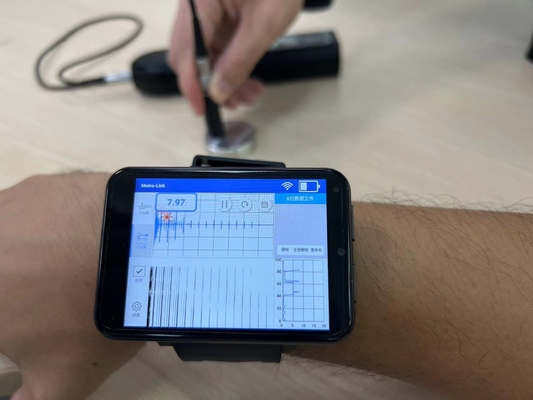

D, verbonden met mobiele telefoon, tablet computer na A-scan, B-scan twee functies
E, configureerbaar sondetype: sonde (≤80°C, korte termijnmeting), hoge temperatuur sonde (≤800°C, korte termijnmeting)
F, instelbare hoge temperatuurgreep: korte greep (om te voldoen aan de inspectievereisten van maximaal 350°C, korte termijnmeting), lange greep (om te voldoen aan de inspectievereisten van maximaal 800°C,kortetermijnmeting)
