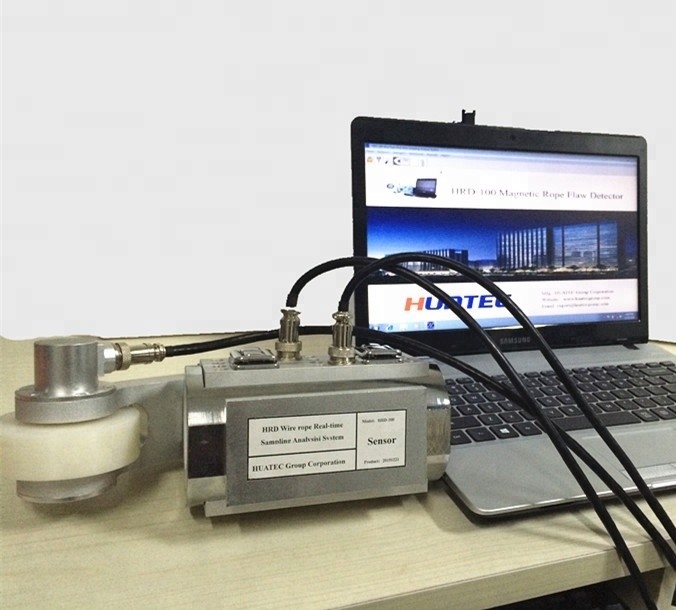

Testtoestel voor het detecteren van fouten met staaldraadtouw HRD-100

HRD-100Stalen draadtouwfoutdetector

1.Specificaties

Normen: GB/T21837-2008, ASTM E1571-2001 (Standaardspecificatie voor elektromagnetisch onderzoek van ferromagnetisch staaldraad), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Detectiebereik:Φ1,5 ∼300 mm (keuze voor een andere sensor)
Relatieve snelheid tussen sensor en touw:0.0·6.0 m/s Beste keuze:0.3·1,5 m/s
De maximale afstand tussen de geleidingsmantel en het draadtouw: 2·6 mm,toegestane afstand: 0·15 mm

Uitvoerbestandstype: Word bestanden

Alarm: geluids- en lichtalarm
Locatie van gebroken draad touw (LF)
Qualitatieve beoordelingsnauwkeurigheid: 99,99%
kwantitatieve beoordeling
Herhaalbaarheidsfout van de gevoeligheid: ±0,055%
Afbeeldingsfout: ±0,2%
Fout van locatieopsporing, ((L): ±0,2%
Vermogen: 5 V computervoeding
Gewicht van de sensor: < 10 kg (gewone sensor)

Omgevingstemperatuur: -10°C tot 40°C

Luchtdruk: 86~106Kpa

Relatieve luchtvochtigheid: ≤ 85%

Het Windows-systeem van de draadtouwcomputerdetector is het GB-systeemvernieuwingsproduct dat gebaseerd is op DOS-software theorie en de realtime display alarm leidende ideologie die Visual Basic6 gebruikt.0 de basis van de programmeertaal, gaat de compilatie voort om te worden.

2. System Dispositie

Deze systeemhardware maakt gebruik van de binnenlandse en buitenlandse geavanceerde magnetische sensor en de onafhankelijke onderzoeks- en ontwikkelingsmonsteringsmodule verenigt, via RS232 (of USB) hoofdlijnsturing,rechtstreeks opslaan van gegevens in een computer.

Dit systeem software deel is in de wavelet transformatie analyse basis, in het gebruik van Visual Basic 6.0 programmeertaal basis, voert de compilatie te worden.Verwezenlijking van functies zoals gegevensverwerving en -controle, gegevensanalyse, gegevensweergave, gegevensopslag enzovoort. Verhoog de zichtbare kenmerken in de DOS-softwarefunctie, en door zijn unieke neiging om continu de weg te volgen, kan continu,Het dynamische waargenomen gegevenssignaal en de veranderingssituatie, en de realtime weergave verkregen resultaat en stuurt het alarm; Software verhoogde de automatische evaluatie functie;Bij de gedeeltelijke fout die is aangetoond op de verhoogde doorsnede en het percentage van het totale doorsnedegebied; Software en Windows zijn volledig compatibel, past bij de traagheid van de gebruiker, maakt gebruik van de Word-bestanden van het productieonderzoek.

Deze systeemsoftware kan compatibel zijn met de wire rope computer detector DOS-software voor het bemonsteren van gegevens in het formaat en kan de analyse verwerken.

Het Windows-systeem heeft een onafhankelijke werkingsprocedure en het veilige onderzoekssysteem, kan gemakkelijk geschikt zijn voor elk type moderne computer,en voltooit een reeks onderzoeken.

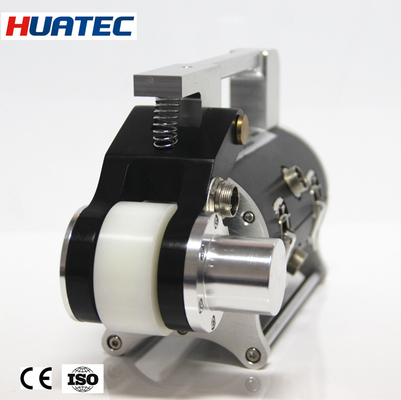

3. Invoering van sensoren

Magnetische sensor: de sensor bestaat uit een verplaatsingslocator (leidwiel, encoder), de magnetiseringsinstallatie en de bemonsteringsorganisatie.het draad touw en het heeft de relatieve beweging, dan kan het het signaal verzamelen.

Verplaatsingslocatie: Het leidend wiel draait een cirkel, de foto-elektrische encoder stuurt de steekproefinstructie-impuls uit en realiseert een gelijke ruimte.

Magnetisering installatie: Wanneer het draad touw en het heeft de relatieve beweging, voltooit aan de draad touw axiale magnetisatie.

Organisatie van de bemonstering: wanneer het touw en de sensor de relatieve beweging hebben,de Hall element samengesteld het bemonsteringskanaal zal de draad touw transformeren magnetische stroom lekkage verandering toestand in simulatie spanning signaal.

4Huatec-alarm in realtime

Het HUATEC-echttijdwaarschuwingsapparaat is een draagbare multifunctionele gegevensopname, via de RS232-transmissielijn om het omgezette gegevenssignaal naar de computer te sturen en op te slaan,maken gebruik van de computer CPU formidabele functie on-line en real-time verwerking analyseEen groep geeft de sensor stroom van een lithiumbatterijgroep, de uitgang is 5V.Er is een extra laadpoort om mogelijk te zijn om de lading en de schakelaar te voorzien.

5. Software introductie

Afbeelding 3 Hoofdfuncties

6. Sensor optie
