oppervlakte ruwheid contour graphprofilometertestmachine srt-7150
Technische parameters:
| Projectmodel |
SRT-7150 |
|
X-as
Glijdend lineair geleidingsspoor
|
Bewegingsnauwkeurigheid |
≤ 0,5 μm /80 mm |
|
X-aspositie
Grietlener
|
Resolutie |
0.1 μm
|
| Plaats van productie |
China |
| Gegevenssensor |
Resolutie |
00,02 μm |
| Plaats van productie |
In het buitenland ingevoerd |
| Systemresolutie |
65536:1 |
| Lineaire nauwkeurigheid |
≤ ± ± 1,5+ 0,2Hm |
| cirkelvormige boog |
≤±(2+R/8) μm |
| hoek |
≤ ± 2′ |
| Rechtheid |
≤ 0,8 μm/100 mm |
| Meting van ruwheid |
| Meetbereik |
X-as |
Ra:00,01 - 10 μm |
| Z1-as |
± 500 μm |
| Evaluatieparameters |
Parameters voor de beoordeling van ruwheid:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr(c);
Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr(c);
Oorspronkelijke contourevaluatieparameters: Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr及Pmr (c)
|
| Monstername-lengte-L |
0.08,0.25,0.8,2.5,8(mm); |
| Evaluatieduur |
Volgens GB / T10610-2009 standaard implementatie |
| Vermeldingsfout |
± 5% |
| Herhaalbaarheid van de indicatie |
2% |
| Profielmeting |
| Meetbereik |
X-as |
≤ 150 mm |
| Z-as |
≤ 300 mm ((kan worden aangepast aan de behoeften van de gebruiker) |
| Z1 |
≤ 40 mm |
| Bewegingssnelheid van tafel |
0.05-0.8 mm/s (Vier versnellingen, automatische snelheidsregeling) |
| Werkomgeving |
Werktemperatuur:10°C-30°C ((normale temperatuur)
Vochtigheid 20-80%RH Geen duidelijke trillingsbron
|
| Vereiste voedingsvoorziening |
220V 50Hz 0,5Kw Individuele aardingsdraad |
| Instrumentgrootte (lengte × breedte × hoogte) |
980×740×1500 mm |
| Gewicht van het instrument |
Ongeveer 120 kg. |
Opmerking: De bovenstaande technische parameters kunnen worden aangepast aan de werkelijke behoeften van de gebruikers.
Belangrijkste voordelen
- Tientallen jaren lang toegewijd aan nauwkeurige metingen.
- Door middel van ISO9001 kwaliteitsmanagementsysteemcertificering, kennismanagementsysteemcertificering;
- nationale certificering van ondernemingen met een voordeel op het gebied van intellectuele eigendom;
- Door de uitvoer van EU-CE-certificering;
l Diversificatie van het product: ondersteuning van de aanpassing aan de klant;
Instrumentbeschrijving en meetbereik:

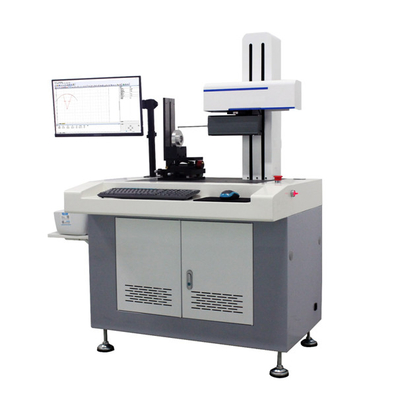

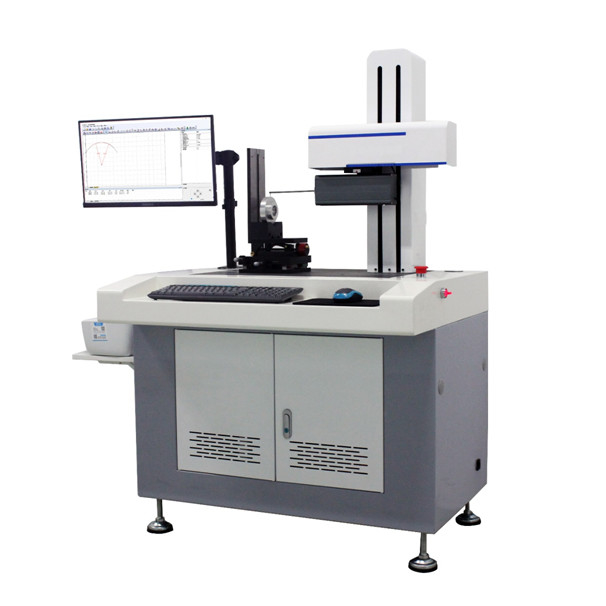

De SRT-7150 is een geïntegreerde meetmachine voor de oppervlaktebuigzaamheid en contourmeting.
De oppervlakte ruwheid en profiel van de verschillende werkstukken worden gemeten en geanalyseerd met behulp van een hoogprecisie rooster meting systeem, hoogprecisie slijpgeleider rail,met een vermogen van niet meer dan 50 W, hoogwaardige grofheidsmetingsmodule, hoogwaardige computerbesturingssystematechnologie en perfecte multifunctionele software.

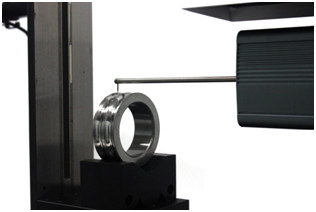

Het apparaat kan verschillende parameters van verschillende mechanische onderdelen meten, zoals parameters van de profiel van de vlakke lijn en de dwarsdoorsnede, parameters van de oppervlaktegolfvorm, parameters van de ruwheid enzovoort.
Het kan de rechtheid, helling, hoekverwerking, cirkelverwerking meten (afstand van rechte lijn tot tangentielijn, afstand van cirkelcentrum tot cirkelcentrum, boogstraal,afstand van het snijpunt tot het midden van de cirkel, afstand van het middelpunt van de cirkel tot de rechte lijn ), puntlijnverwerking (afstand van het snijpunt tot de rechte lijn, afstand van het snijpunt tot het middelpunt van de cirkel,snijpunt van twee rechte lijnen, afstand van het snijpunt tot het snijpunt ), logaritmische curve, groefbreedte, groefdiepte, groefrand afstand, groef midden afstand, helling, horizontale afstand,verticale afstand en andere vormparameters van verschillende onderdelen.
Het is geschikt voor lagers, mechanische verwerking, auto's, motorfietsen, precisie-hardware, precisie-gereedschappen, malen, gereedschappen, optische componenten en andere industrieën.
Milieueisen voor gebruik:
- Energiebehoefte: ongeveer 500 W
- AC-vermogen: 220 V ± 10 %, 50 Hz
- Omgevingsvereisten: temperatuur - 10 ~ 30 °C;
- Relatieve luchtvochtigheid: < 85%
- Er is geen duidelijke trillingsbron op de installatieplaats
- Afzonderlijke aardingsdraden
- Er mag geen stof, trillingen, geluid, luchtstroom, corrosief gas en sterk magnetisch veld rond de ruimte zijn dat de meting kan beïnvloeden.0 μm/s
