TG-M70 Magnetische corrosiegroefte-metingsysteem

TG-M70 Magnetisch kruipcorrosiediktemeetsysteem

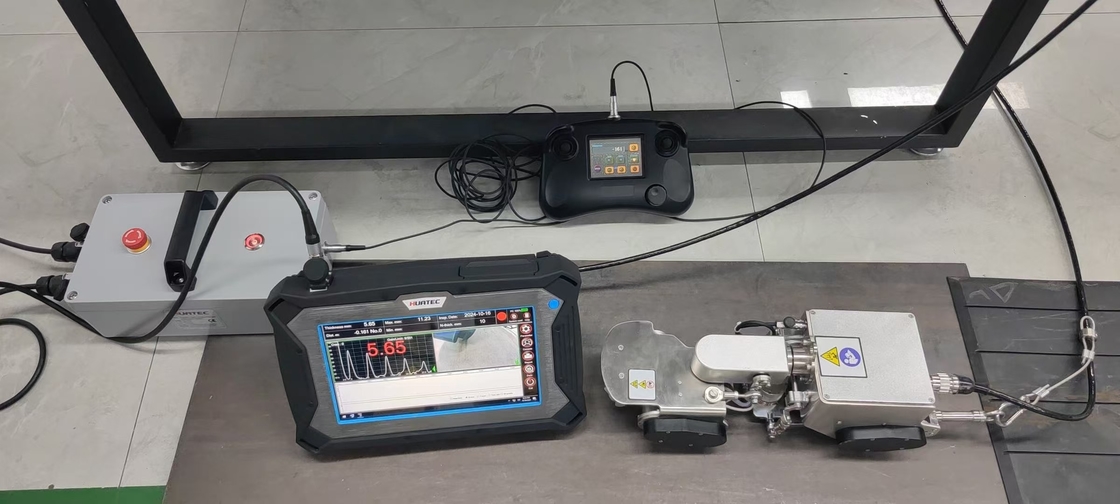

1. Configuratie

2. Kort ikinleiding

Dit systeem welgeen steigers nodig, geen noodzaak om de antiseptische laag te polijsten, zonder enig koppelmiddel. Het kan een snelle detectie van wanddiktecorrosie op grote hoogte realiseren via een afstandsbedieningssysteem.

• Door gebruik te maken van het zeldzame aardmetalen permanente magneetwiel met hoge sterkte, zal het zelfs als er een onverwachte stroomstoring is, niet van het gedetecteerde oppervlak vallen. Het kan horizontale, verticale en omgekeerde bewegingen met meerdere standen uitvoeren op het oppervlak van ferromagnetische componenten.
• Installeer een elektromagnetische ultrasone diktesonde voor snelle screening en positionering tegen muurerosie
• Nauwkeurig scannen van het gebied om de diktecorrosie te testen.
• Bijpassende A-scan- en B-scanweergave
• Uitgerust met een videocamera, kan de videosituatie van het geïnspecteerde oppervlak tijdig worden waargenomen.
• Het afstandsbedieningssysteem om de scanrichting te regelen, en het kan een vooraf ingestelde scanrichting zijn.

3. Magnetische rupskarakters op twee wielen

Tweewielige magnetische crawler is een geavanceerd instrument dat een verscheidenheid aan niet-destructieve testapparatuur kan dragen. Momenteel heeft het een groot aantal ervaringen met nederzettingen ter plaatse verzameld op vele gebieden, zoals petrochemie, speciale potinspecties en elektriciteit. het kan elektromagnetische echografie in de bodem van de buis, elleboog of drie schakels en andere corrosie, erosie, ernstigere gebieden dragen om inspectie uit te voeren of B-scandiktemeting, het industriële veld genaamd pijpcorrosiedetectie-experts

Tweewielige magnetische crawler heeft de volgende kenmerken: compacte structuur, hoge flexibiliteit, magnetische zuigkracht, hoge regelprecisie, geavanceerde detectietechnologie, compatibele videodetectie en uniek sonde-hefmechanisme. Voor de automatische detectie van corrosie van leidingen, containers en platen

1) Compacte structuur en hoge flexibiliteit

Dankzij het compacte en voortreffelijke ontwerp kan hij eenvoudig corrosiedetectie uitvoeren voor verschillende soorten ferromagnetische leidingen en vaten. Magnetische rondes zijn 350 mm (lengte) x 140 mm (breedte) x 130 mm (hoogte) en wegen minder dan 5,5 kg. De unieke tweewielige structuur maakt het mogelijk om vrij over buizen te lopen met een minimum diameter van 100 mm. De minimale draaicirkel is 400 mm en de bocht met een minimale buigradius van 100 mm kan gemakkelijk worden gepasseerd. Daarom is de reikwijdte van magnetische kruipbewegingen en scannen op twee wielen enorm uitgebreid.

2) Magnetische zuigkracht super

Qua ontwerp wordt gebruik gemaakt van magnetische zeldzame aardmagneten om permanente magneten met hoge sterkte te maken in twee rondes van magnetische beklimmingen. Zelfs als er per ongeluk een stroomstoring optreedt, bestaat er geen gevaar dat de carrosserie van het gedetecteerde oppervlak valt. Daarom kan een magnetische crawler met twee wielen veilig horizontale, verticale en omgekeerde houdingsscans uitvoeren. De maximale verticale belasting van een magnetische rupsband met twee wielen is 5 kg, wat betekent dat deze geen enkele verticale beweging beïnvloedt bij het slepen van een gewicht van 5 kg.

3) Hoge regelnauwkeurigheid

De magnetische kruipsnelheid op twee wielen is 0-6 m / minuut en kan met een constante snelheid vooruitgaan, door de precisie-encoder kan de functie van het instellen van de detectiekloof worden bereikt, waardoor de detectiebehoeften van de gebruiker beter kunnen worden bereikt. De klant moet bijvoorbeeld elke 50 mm op één punt achter in de elleboog een openingdetectieproces uitvoeren: de controller kan worden geprogrammeerd en de magnetische klim op twee wielen kan elke 50 mm worden bediend en geïnspecteerd. Verbeter de efficiëntie en nauwkeurigheid van de detectie.

4) Geavanceerde detectietechnologie

Traditioneel wordt piëzo-elektrische dikte gebruikt bij de traditionele diktemeting, en dit brengt voor het inspectiepersoneel op veel gebieden bepaalde moeilijkheden en kracht met zich mee wat betreft het detectieproces. De handmatige inspectiemethode van een piëzo-elektrische ultrasone diktemeter heeft de volgende nadelen: (1) De verflaag of oxidelaag op het oppervlak van het werkstuk moet worden gepolijst en het oppervlak moet worden hersteld nadat de test is voltooid. Het rendement is extreem laag; (2) Het traditionele ultrasone apparaat moet worden gecoat met een koppelmiddel, dat ter plaatse zeer zwaar is. (3) Bij het werken op een hoge locatie moet een vast platform worden gebouwd, wat kostbaar en tijdrovend is; (4) Het is moeilijk om tests tijdens gebruik uit te voeren bij hoge temperaturen.

Met behulp van het geavanceerde automatische kruipende (elektromagnetische ultrasone) detectiesysteem voor wanddiktecorrosie, zullen de bovengenoemde vervelende problemen worden opgelost en is de detectienauwkeurigheid vergelijkbaar met het traditionele piëzo-elektrische ultrasone geluid. Het is niet nodig om steigers te bouwen, de anticorrosielaag niet te polijsten, zonder enig koppelmiddel, via de afstandsbediening op de grond, om snelle corrosie van pijpwanden, snelle positioneringscreening en nauwkeurige meting van dichte scanning te bereiken. Terwijl de detectienauwkeurigheid wordt gewaarborgd, verbetert het de detectie-efficiëntie aanzienlijk en worden de detectiekosten verlaagd.

5. De detectiepositie en detectieroute van componenten op grote hoogte kunnen in realtime op de grond worden bewaakt en aangepast met behulp van de tweewielige magnetisch klimmende geïntegreerde voorwaartse en achterwaartse dubbele camera om de bestuurbaarheid van het scanspoor te garanderen.

6) De tweewielige magnetische rupsband wordt onvermijdelijk geconfronteerd met mechanische handelingen die het optillen van de sonde vereisen bij het uitvoeren van corrosiepuntdetectie of B-scaninspectie. Bij het meten van de dikte van het punt moet de meting op hetzelfde gespecificeerde punt worden uitgevoerd. De gegevens van elk punt worden verkregen wanneer de sonde op het te meten oppervlak landt. Daarom kan de functie van de sonde worden verhoogd om het meest nauwkeurige punt te bereiken. De diktewaarde. Bij het uitvoeren van een B-scan op het te meten object moet de sonde, hoewel de sonde zich dicht bij het oppervlak bevindt, als de resterende hoogte van de las groot is, worden opgetild en schrijlings worden geplaatst. Daarom is de hef- en daalfunctie van de sonde ook erg belangrijk.

4. Elektromagnetische ultrasone diktemeeteenheid

Elektromagnetische ultrasone EMAT en traditionele piëzo-elektrische echografie behoren tot de categorie echografie. Hun essentiële verschil ligt in het verschil in transducers. Piëzo-elektrische ultrasone transducers vertrouwen op het piëzo-elektrische effect van een piëzo-elektrische wafel om ultrasone golven uit te zenden en te ontvangen, terwijl EMAT's afhankelijk zijn van elektromagnetische effecten (magnetostrictieve kracht, Lorentz-kracht) om ultrasone golven te verzenden en te ontvangen, en de energieconversie vindt plaats in de huidlaag direct op het oppervlak van het werkstuk. Het traditionele piëzo-elektrische ultrasone testen stelt hoge eisen aan de afwerking van het werkstukoppervlak. Elektromagnetisch ultrasoon testen stelt weinig eisen aan het oppervlak van het werkstuk, waardoor het oppervlak van het werkstuk verf, coating en oneffenheden kan hebben. Ten opzichte van conventionele echografie. Elektromagnetisch ultrasoon geluid heeft de volgende voordelen

• Contactloze detectie, geen koppelmiddel (lift tot ongeveer 4 mm)
• De eisen aan het oppervlak zijn niet hoog, de oppervlakteruwheid kan worden gedetecteerd, met oxidehuid, coating, coating en andere werkstukken
• Snelle detectie

Piëzo-elektrische ultrasone EMAT

Kristallen magneet

Koppelmiddel Elektromagnetische spoel

Trillingen Wervelstroom Magnetisch veld

Ultrasoon Ultrasoon

EMAT

Traditionele piëzo-elektrische ultrasone technologie EMAT-technologie

Speciaal geschikt voor snelle, online en automatische detectie

Vooral geschikt voor omgevingen met hoge temperaturen

Technische vergelijking van traditionele piëzo-elektrische ultrasone technologie en EMAT-technologie in een omgeving met hoge snelheid en hoge temperaturen.

EMAT-technologie is toegepast op handmatige, semi-automatische en volautomatische online niet-destructieve tests van verschillende smeedstukken, stalen staven, stalen platen en stalen buizen (inclusief naadloze stalen buizen, olieomhulsels, gelaste buizen, enz.) kamertemperatuur en hoge temperatuur.

5. Functionele kenmerken

• ★De detectiepositie en detectieroute van componenten op grote hoogte kunnen in realtime worden bewaakt en op de grond worden aangepast met behulp van de geïntegreerde dubbele camera voorwaarts en achterwaarts om de bestuurbaarheid van het scanspoor te garanderen.
• Er kan geen oppervlaktepolijsten, anti-corrosiecoating en zweefroest doordringen en er is geen koppelingsmiddel nodig.
• ★Diktemetingen kunnen tot 4 mm dikke oppervlaktecorrosie, verf, corrosie en andere coatings doordringen. De dikte van de metalen voorwerpen die door het instrument worden weergegeven, hoeft geen rekening te houden met de berekening van de coatingdikte.
• ★Niet-loodrechtheid (normaliteit van transducer/sonde ten opzichte van het te testen object) tot ±25^O, lage verticaliteit na plaatsing van de sonde
• ★ Met het elektrische hefmechanisme van de sonde kan de sonde omhoog worden gebracht bij het oversteken van obstakels zoals lasnaden en uitstulpingen, vermijd dat hij
• ld terug.
• ★De resultaten van de diktemetingen kunnen worden weergegeven in digitale waardevorm, A-scanvorm, op tijd gebaseerde B-scanbeeldvorm en op afstand gebaseerde (encoder) B-scanbeeldvorm.
• ★ Met behulp van een expert-intelligentie-algoritme zijn er drie diktemeetmodi: automatische modus, handmatige modus met enkele poort (meting met enkele piekmethode) en handmatige modus met dubbele poort (meting met piek-piekmethode). Het vermindert de invloed van menselijke factoren aanzienlijk en vereenvoudigt de bedieningsstappen.
• Ingebouwde database van de schuifgolfsnelheid van basismaterialen, en kan de waarde van de schuifgolfsnelheid aanpassen
• Geef direct een inspectierecordlijst en een lijst met diktewaarden uit om de analyse en verwerking van gegevens te vergemakkelijken.

6. Technische parameters

• ★Detectiecontrolekabel: 25 m
• ★De minimale kromtestraal op het oppervlak van het object wordt gemeten: de lengteas≥50 mm en de omtrek≥125 mm
• Diktemeting:Nauwkeurigheid 0,04 mm, bereik 2 ~ 120 mm (staal)
• ★Werkruimte / opstijgen: ≤4 mm
• ★Meting niet-loodrechtheid (normaal ten opzichte van de transducer/sonde ten opzichte van het te testen object): ±25^O
• Excitatiefrequentie: 3,0 ~ 5,0 MHz, meetsnelheid: 16 ~ 1 keer/s
• Bereik geluidssnelheid:1000~9999 m/s, aanpassingsstap: 1 m/s
• Poortfunctie: automatische poort, handmatige enkele poort, handmatige dubbele poort
• ★Videobewaking: zowel de dubbele camera's aan de voor- als achterkant, dynamische en statische pixels zijn 3 miljoen /2304×1296
• Magnetische sonde bij normale temperatuur: zwakke of minder permanente magneten, magnetische zuigkracht≤15N, rond Φ30× hoog 44 mm, gewicht≤80g
• ★ Lichaamsgrootte en gewicht van het kruipapparaat (ca.): L380×B130×H120mm, 6kg
• Werktemperatuur:-10~+50℃

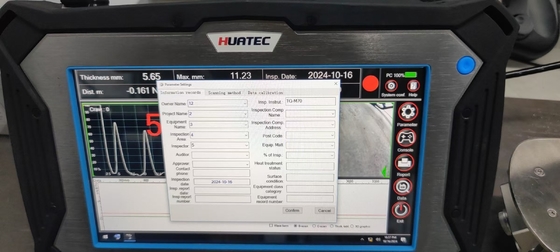

7. Meetanalysesoftware

• Gelijktijdige weergave van dikte-, A- en B-scanresultaten
• Direct een testrecord uitgegeven, ★ diktewaardelijst, om data-analyse en -verwerking te vergemakkelijken
• ★Compatibel met Win7/10 (32/64 bit) besturingssysteem

8. Paklijst

• Testhost/bovencomputer1 Instellen
• HUATEC TG-M70 tweewielige magnetische crawler (inclusief video- en diktemeetmodule) 1 set
• Voeding en schakelkast1 stuk
• Bedieningshendel1 stuk
• Controlekabel testen1 set
• Standaard testblok (rond koolstofstaal Φ30 × dikte 10 mm) 1 stuk
• Schokbestendige transportkoffer 1 stuk
• Veiligheidstouw valbeveiliging1 stuk (optioneel)
