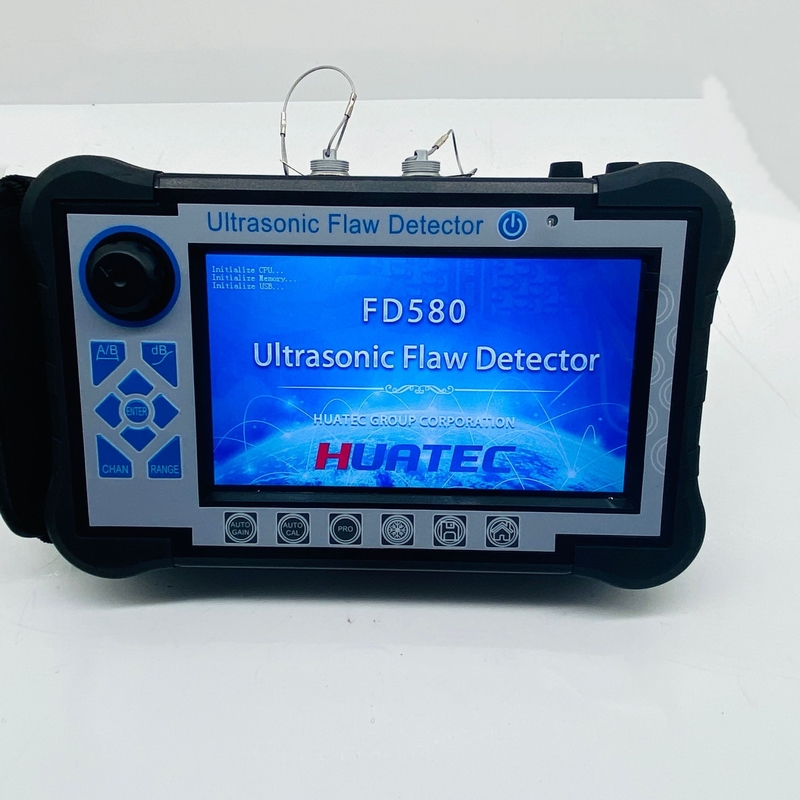

FD580 Digitaal aanraakscherm met ultrasone scheurfoutdetector
Inleiding
Digitale ultrasone foutdetector is geavanceerd type, dat is touchscreen, kan snel, gemakkelijk en zonder schade, nauwkeurig detecteren, lokaliseren,de beoordeling en diagnose van verschillende gebreken in het werkstuk, zoalsscheuren, lassen, poriën, zandgaten, insluitsels, vouwingen, enz. Het is toegepast voor elektriciteit, petrochemie, ketel en drukvat, staalstructuur, luchtvaart, spoorvervoer,auto'sHet is een essentieel instrument voor de industrie van niet-destructieve tests.
Technische specificatie
| Afbeelding |
7 inch TFT-kleurenscherm, 800*480 resolutie |
| Operatiemodus |
Knop, draaiend, touchscreen |
| Stroomvoorziening |
Lithium-ionbatterij |
| Batterijcapaciteit |
5.0Ah |
| Vermogenspanning |
12V |
| Vermogen |
1 |
| Werktijd |
≥ 8 uur |
| Invoer van de adapter |
DC100 ⋅ 240V 50Hz/60Hz |
| Uitgang van de adapter |
AC 12V |
| Adaptervermogen |
36 W |
| Gegevensopslag |
SD-kaart ((16G) |
| Alarm |
1 |
| Werktemperatuur |
-10°C 45°C |
| Bergingstemperatuur |
-20°C ∼60°C |
| IP-klasse |
IP65 |
| Afmeting |
245*155*55 mm |
| Gewicht |
1.18kg (inclusief batterij) |
| Conventioneel UT-model |
| Probe Connector type |
LEMO 00 |
| Type kanaal |
Eenkanaal |
| Kanaalnummer |
Groep 500 (schaalbaar) |
| Pulstype |
Negatieve scherpe golf |
| Overdrachtsspanning |
50-350V, stap in 50V |
| Demping |
560Ω |
| Gewin |
0 ~ 110 dB, stap:0.5/2/6/12 dB |
| Verkrijg goede aanpassingen |
-4~+4 |
| Oppervlaktecompensatie |
Alle winstbereik |
| Werkfrequentie |
0.5~20MHz; |
| Proeftype |
Single, Dual, Through, Immersion type |
| Filter |
Drie opties:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Detectie-modus |
Negatief/positief/twee-weg/RF |
| Afwijzing |
0~80%, stap 1% |
| Testbereik |
0~15000mm,Minimum weergavebereik:15mm ((in staal) |
| Materiële snelheid |
100 tot 20.000 m/s |
| Pulsverschuiving |
-10 tot 1000 mm |
| P VERLOGING |
0~200us |
| X-VAL |
0~100 mm |
| Gids |
Inspectie van lassen, platen en smeedplaten |
| Testpunt |
Piek/X-val/J-val |
| Meting |
Doorgang:Amplitude,Amplitude dB-waarde,Range,Horizontale afstand,Verticale afstand,De verschillenwaarde tussen A- en B-poort
Cursor:2 kruis cursors, kan de horizontale en verticale afstand testen, en de afstand tussen cursors ((onder B scan functie)
|
| Poort |
Startpoort: alle bereik |
| Doorgangbreedte:overal |
| Het niveau van de poort: 10 tot 90%, stap: 1%. |
| Gekrimp |
DAC, maximaal zes bochten, voldoet aan NB/T 47013, GB/T 11345, GB/T 29712 en andere normen |
| TCG, maximaal zes bochten |
| AVG |
| Andere functies |
Volledig scherm, cursorschakelaar ((bereik/hoogte/horizon), enkelvoudige/continue automatische toename ((10~100%, stap 10%), echo vergelijken, echo full, peak envelope, peak memory, fast scan, out-of-mode, screenshot |
| Piekvriezen/Rakdiepte/Gate-uitbreiding//Veranderingen in het gebogen oppervlak/B-scan/Flat weld simulatie//video |
| Alarm |
Geluids- en lichtwaarschuwing |
| Overblijfselen van gevoeligheid |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Horizontale lineariteitsfout |
≤ 0,3% |
| Verticale lineariteitsfout |
≤ 3% |
| Amplitude lineariteitsfout |
≤ ± 2% |
| Accuraatheid van de attenuator |
20 dB ± 1 dB |
| Dynamisch bereik |
≥ 32 dB |
| Afstandsresolutie |
≥ 26 dB |
| Geluidsniveau |
< 40 × 10-9V/ |
|
|
|
Kenmerken
●Hoogprecise kwantificatie en positionering om te voldoen aan de vereisten van dichtbij en op lange afstand detecteren
● De blinde zone van het dichtbijgelegen veld is klein en kan voldoen aan de detectievereisten voor buizen met kleine diameter en dunne wanden.
●Automatische kalibratiefunctie: automatische kalibratie met één knop,gemakkelijk te bedienen, automatische proefsonde
●Automatisch weergeven van de defektecho-positie ((Depth:d, Horizontal:p,Distance:s, Amplitude,dB,ф))
●Schakelen van drie schalen vrij ((Depte:d, Horizontaal:p, Afstand:s)
●Auto gain, peak envelope, peak memory functies, die de detectie-efficiëntie kunnen verbeteren.
●Automatisch opnemen van het foutdetectieproces en dynamisch afspelen
●φ-waardeberekening:Versleutelde foutdetectie door een rechte sonde, kan automatisch de hoogste golf vinden tot de omzetting van φ-waarde
●500 onafhankelijke kanalen (kan worden uitgebreid), die de detectiestandaarden van alle industrieën vrij kunnen invoeren en opslaan, hoeven niet de standaardblokken te dragen voor inspectie ter plaatse.
● 500 A-scangolven en gegevens vrij opslaan en afspelen
● De DAC-, AVG- en TCG-curven (dieptecompensatie) worden automatisch gegenereerd en kunnen worden gesegmenteerd.
●14 ingebouwde inspectienormen
●Vrij om alle industriestandaarden in te voeren
●De breedte en kracht van de pols kunnen worden verstelbaar
●B-scan en B-kleurscanfunctie;
● Kan communiceren met de computer en WORD exporteren.
●IP65 ABS plastic behuizing, stevig en duurzaam, waterdicht en stofdicht, en uitstekende vermogen tegen interferentie
● Gebruik (draadloze) communicatie-software voor het analyseren van gegevens, afdrukverslagen, enz.;
● 260.000-kleurig echtkleurenscherm, geschikt voor werkomgevingen met sterk of weinig licht
●Lithiumbatterie met hoge prestaties, kan 8-10 uur continu werken
● Real-time klokopname: real-time foutdetectiedatum, tijdopsporingsregister en opslag
●Bescherming bij uitschakeling, opslaggegevens kunnen niet verloren gaan
●De foutdetectieparameters kunnen automatisch worden getest of vooraf ingesteld
● Digitale afwijzing, geen invloed op de winst en lineariteit
●Winstcompensatie: Db-demping kan worden gecorrigeerd op grond van oppervlakkrapheid, gebogen oppervlakken, foutdetectie op lange afstand van dikke werkstukken, enz.
●De foutdetector kan via software op de pc worden bediend, waardoor het doel van een computergestuurde foutdetector wordt bereikt

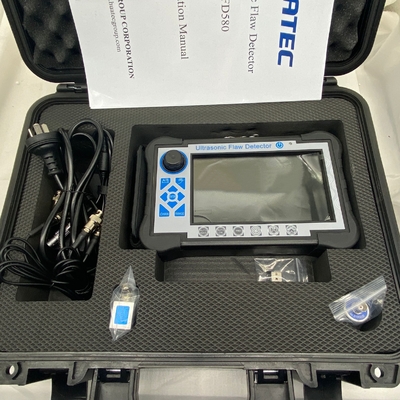

Standaardconfiguratie
|
|
Naam |
De hoeveelheid |
| 1 |
Hoofdeenheid |
1 |
| 2 |
Stroomadapter |
1 |
| 3 |
kabelverbindende sonde BNC-C6 |
2 |
| 4 |
Instrumentenkast |
1 |
| 5 |
Gebruiksaanwijzing |
1 |
| 6 |
Rechte sonde 10 mm 2,5 MHz |
1 |
| 7 |
Hoeksonde 13x13 K2 2,5MHz |
1 |
| 8 |
Garantie kaart |
1 |
