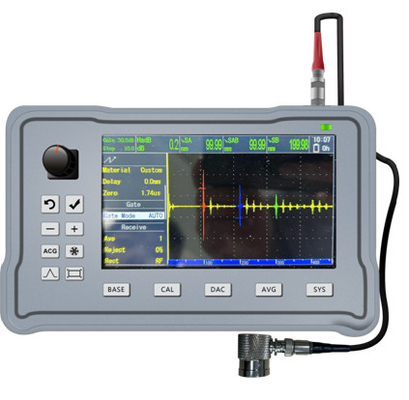

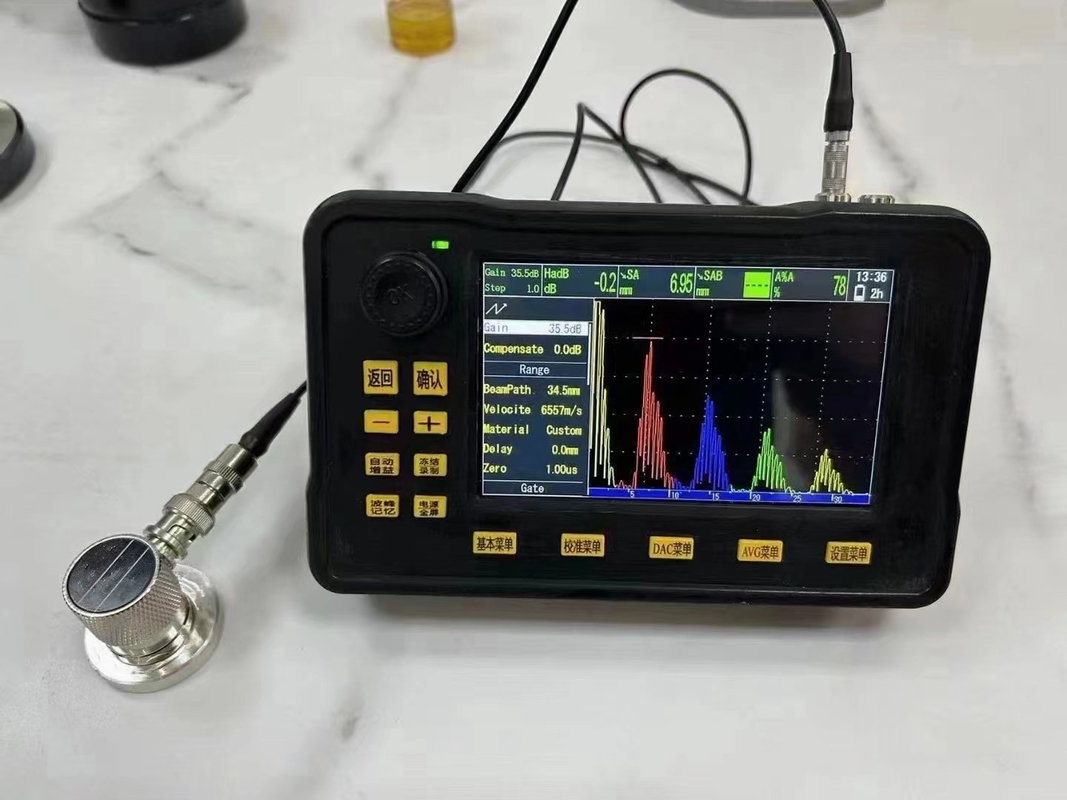

FD540mini SD-kaart DAC AVG B Scan Mini Ultrasone Flaw Detector
Korte inleiding
FD540mini ultrasone foutdetector is een nieuw type ultrasoon testen product gelanceerd door ons bedrijf, veel gebruikt in industrieën zoals ketels, drukvaten, energie, aardolie, chemische,offshore-olie, pijpleidingen, scheepsbouw, auto's, mechanische productie, metallurgie, metaalverwerking, staalconstructies, spoorvervoer, kernenergie, universiteiten, enz.locerenDeze digitale ultrasone foutdetector heeft een compacte structuur, een stabiele golfvorm, een hoge snelheid en een hoge snelheid.sterke uithoudingsvermogenHet is een uiterst draagbaar ultrasone foutdetectieproduct.
Kenmerken
1: De carrosserie is lichtgewicht en geschikt voor gebruik met één hand.
2: PD65W snelle oplaad + 12 uur lange levensduur van de batterij.
3: 5,0-inch IPS high-definition display met een gloednieuwe gebruikersinterface.
4Ondersteuning van volledig scherm aanraking, snelle gebaren, virtueel toetsenbord,
gemakkelijk te gebruiken
5: met DAC, AVG, automatische toename, piekgeheugen, kleur half-span, B-scan
en andere beroepsfuncties.
6: Engels menu, data export naar 8G SD kaart, online upgrade, screen capture en vele andere praktische functies.
Technische parameters
| Detectiebereik |
10m ((Langwerpig koolstofstaal)
(Metrologische prestatievereisten:
≥ 3500 mm)
|
| Impulsmodus |
Een scherpe puls, een vierkantgolf, een dubbel vierkantgolf. |
| Pulsspanning |
25V ≈ 300V instelbaar Stapel 25V |
| Breedte van de puls |
0ns 500ns continu verstelbaar, 10ns snelheid |
| Demping |
sterk en zwak verstelbaar |
|
Herhaling van de pols
frequentie
|
met een vermogen van meer dan 50 W,
met een snelheid van 10 Hz
|
| Gewin |
120 dB, tempo 0.1 dB, 1 dB, 10 dB |
| Bandbreedte |
0.1MHz 20MHz |
| Golffilter |
1M~5M |
| Toonbeeld |
5.0-inch LCD, de effectieve display grootte is 108mm lang en 64mm breed |
| Resolutie |
800×480 |
| Instrumentinterface |
De in lid 1 bedoelde vergunningen worden verleend aan de bevoegde autoriteit. |
| Alarm |
Poort A, alarm B |
| Uitgangsinterface |
USB type-c |
| Detectiemodus |
Volle golf, positieve halve golf, negatieve halve golf, RF |
| Poort |
Onafhankelijke A,B |
| Metingsmodus |
Piek, golfzijde |
| Geheugen |
SD-kaart 8G, optioneel 16G/32G/64G |
| Inhoud opslaan |
Eén- en meerdere-frame continu-opname (≤ 200 frames) |
| kwantitatieve modus |
DAC-curve,AVG(DGS-) curve |
| Hulpfuncties |
Ondersteuning aanraking, virtueel toetsenbord, PD snel
Opladen, automatische toename, piekgeheugen, bevriezen
|
|
Ontdekken van fouten
normen
|
AWS D1.1/D1.5NB/T 47013, GB/T 29712, GB/T 11345 |
| Grootte en gewicht |
183mm × 113mm × 45mm 780g, batterij inbegrepen |
| Batterij |
12 uur |
| Eenheid |
Metrisch, keizerlijk |
| Werktemperatuur |
-10°C ∼55°C |
| Charger |
Generaal AC 100 240V, 50 60Hz |
| Resolutie |
36 dB
(vereisten voor metrologische prestaties:≥ 26 dB)
|
| Dynamisch bereik |
40 dB
(vereisten voor metrologische prestaties:≥ 26 dB)
|
| Gevoeligheidsmarge |
60 dB
(vereisten voor metrologische prestaties:≥ 42 dB)
|
| Verticale lineariteit |
20,8%
(Metrologische prestatievereisten: ≤ 6%)
|
|
horizontaal
lineariteit
|
00,6%
(Metrologische prestatievereisten: ≤ 2%)
|
| Taal |
Chinees/Engels |
Standaardconfiguratie
| Reeksenummerr |
naam |
aantal |
| 1 |
Host FD540mini |
1 |
| 2 |
Probe (hoge-precisie rechte sonde, hoeksonde) |
2 |
| 3 |
Proeflijn |
2 |
| 4 |
Charger |
1 |
| 5 |
Stroomleiding |
1 |
| 6 |
Gebruiksaanwijzing |
1 |
| 7 |
Certificaat van overeenstemming |
1 |
| 8 |
Garantie kaart |
1 |
Optioneel accessoire
Draagbare aandrijflijn
SD kaart 16G/32G/64G
IIW V1 V2 DAC ASME-blokken
