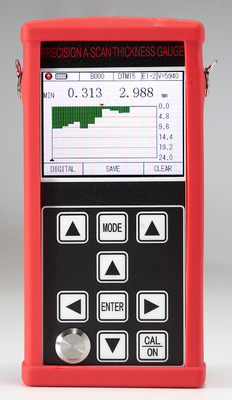

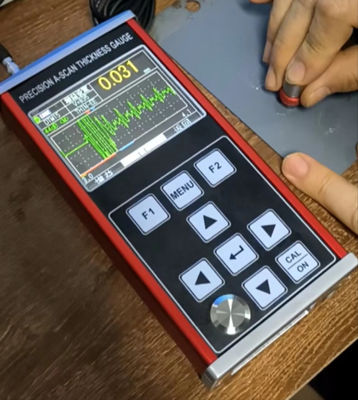

TG-6200 Handheld Numerical Display A/B scanning Niet-metaal Ultrasone coating thickness gauge

TG-6200 Handheld Numerical Display A/B scanning Niet-metaal Ultrasone coating thickness gauge

Samenvatting

met een vermogen van meer dan 10 W,numerieke weergave en A/B-scanfunctie. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backDe meetresolutie is 0,001 mm, het meetbereik is zo dun als 0,02 mm en de dikte van de coating en het substraat kan gelijktijdig worden gemeten.

Dit product kan worden gebruikt in aardolie, chemische industrie, metallurgie, scheepsbouw, ruimtevaart, energie en andere gebieden.

Specificatieparameter

Hoofdfunctie

● Breed meetbereik, minimale meetdikte, coating 20um, maximale meetdikte 1800mm;

● Meting van de dikte met hoge precisie, met de hoogste meetresolutie tot 0,001 mm; herhaalbare resolutie tot ±0,002 mm;

● A-scanmodus, B-scanmodus, numerieke weergave;

● Met doorlaag en echo-to-echo-metingsfuncties voor het meten van materialen met verf en coatings op het oppervlak;

● De coating en verflaag op sommige composietmaterialen kunnen worden gedetecteerd op basis van de verschillende geluidssnelheid van het materiaal,en de dikte van elke laag van meer dan 10 meerlaagsmaterialen kan tegelijkertijd worden gemeten, en de dikte van elke laag kan onder dezelfde echo worden omgeschakeld;

● Verscheidenheid aan metingen: THIN, MB-E, E-E, Auto-modus voor de conventionele dikte van het werkstuk; THIN E-E-modus voor de meting van dunne coating;

● Numerieke modi omvatten de conventionele diktewaarde-modus, de verschil/verminderingssnelheidsmodus en de maximalewaarde-modus;

● Gain-modus: automatische/handmatige toename;

● Handmatig uitschakelen en automatisch uitschakelen kan worden ingesteld, met energiebesparende functie;

● kan een verscheidenheid aan verschillende specificaties van sondes, tweelingsonden en enkelkristallen sondes gebruiken, tot 20Mhz hoogfrequente sondes ondersteunen;

● Ondersteunt opslag met grote capaciteit, kan tegelijkertijd 100.000 diktewaarden, 500 groepen A-scangolfvorm en 500 groepen B-scangolfvorm opslaan;

● heeft een verscheidenheid aan kalibratiemethoden, ondersteunt eenpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodus, kan tegelijkertijd de geluidssnelheid kalibreren en de nulpositie van de sonde;Ondersteuning van V-padkalibratie.

● Keizerlijke omrekening; Millimeter en inch kunnen worden verwisseld;

● Chinese en Engelse afbeeldingen;

Toepasselijk materiaal

Meting van de coatingsdikte op metalen en niet-metalen (glas, composiet, kunststof, beton, hout, enz.) substraten

Geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezels en andere goede ultrasone geleiders.
