IIW V2 Ultrasone inspectie kalibratie testblok

IIW V2 Ultrasone inspectie kalibratie testblok

Standaard:ISO 7963-2010

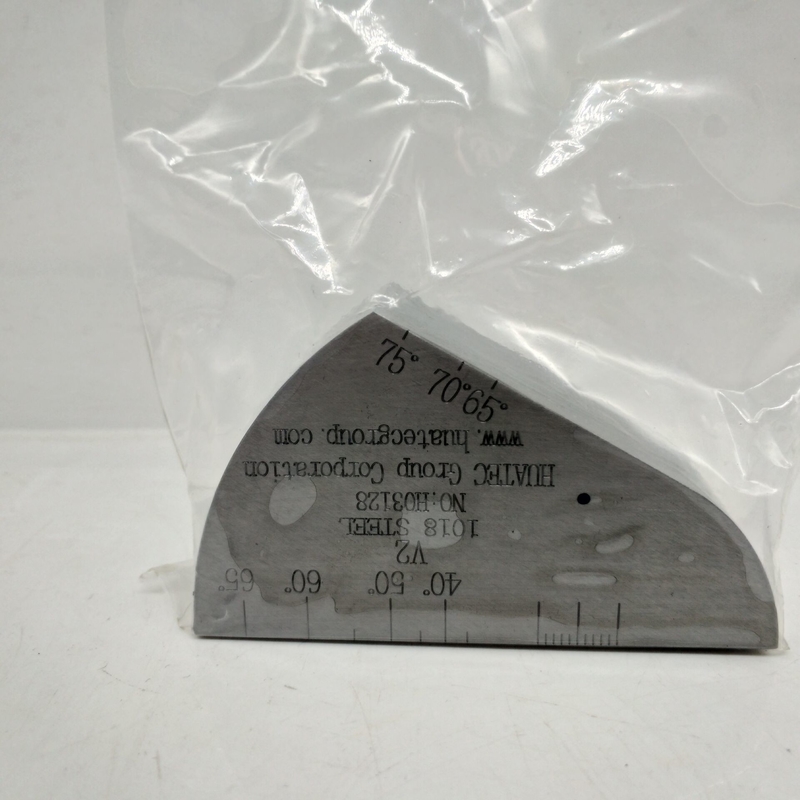

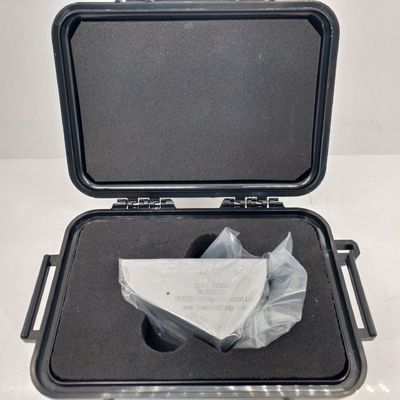

IIW2-testblok (V-2-testblok) is het door de International Welding Society goedgekeurde standaardtestblok.V-2 testblok heeft de voordelen van licht gewicht en gemakkelijk te dragen, met name geschikt voor veldgebruik.

TYPE	V2
DIMENSIE (mm)	Tolerantie	Resultaten van de controle
75	±0.10	Kwalificeerd
43.3	±0.05	Kwalificeerd
12.5	±0.05	Kwalificeerd
(S)	< 0.05	Kwalificeerd
(S)	< 0.03	Kwalificeerd
(Ra)		Ra ≤ 3,2 mm
F1.5	±0.05	Kwalificeerd
	< R0.10	Kwalificeerd
R50	±0.10	Kwalificeerd
R25	±0.10	Kwalificeerd

Hoofdtoepassingsgebieden:

(1) Het inslagpunt en de gevoeligheidsgrenze van de geneigde sonde zijn gemeten met behulp van een boogreflectieoppervlak met een straal van R50 mm;

(2) Met behulp van het reflectieoppervlak van een 5-passend gat bedraagt het brekingsbereik van de kantelsonde respectievelijk 45°-65° en 65°-75°.

(3) De horizontale en verticale lineariteit van de foutdetector kan worden gemeten door middel van meerdere p-golfreflecties van de bodem met een dikte van 12,5 mm;

(4) Twee boogoppervlakken, R25 en R50, worden gebruikt voor de correctie van de tijdas en het nulpunt.
