TG-5700 A/B Scan Digitaal Ultrasone Diktemeter met hoge precisie

TG-5700 A/B Scan Digitaal Ultrasone Diktemeter met hoge precisie

TG-5700 is een nieuw type handheld hoogprecisie digitale ultrasone diktemeter met A/B-scan.Het is geschikt voor de meting van de materiaaldikte die ultrasone golf kan maken in het verspreiden met een constante snelheid en de reflectie van de rug te krijgenDe meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,15 mm (staal).

Dit product kan platen en bewerkte onderdelen nauwkeurig meten en de dunneringsgraad van buizen en drukvaten in productieapparatuur na corrosie tijdens het gebruik controleren.Het kan worden gebruikt in aardolie.De Commissie heeft in de afgelopen jaren een aantal voorstellen ingediend voor een voorstel voor een richtlijn van de Raad tot wijziging van de richtlijn van de Raad betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.

Dit product voldoet aan de volgende normen: Kalibratie specificatie voor ultrasone diktemeter (JJF 1126-2004).

●Dit product heeft een A-scan-modus, een B-scan-modus en een numerieke weergave.

● Het meetbereik is breed en de unieke "multiple echo"-technologie wordt toegepast om de meting van ultradunne onderdelen te realiseren, met een minimale metingsdikte van 0,15 mm (staal);

● Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; de herhalingsresolutie kan ± 0,002 mm bereiken;

● Het heeft de functies van penetrerende coating en echo-to-echo-meting, die wordt gebruikt om materialen met verflaag en coating op het oppervlak te meten;

● Meerdere meetmodi: mb-e, E-E en me-e voldoen aan de meting van conventionele dikke werkstukken; Thin-modus realiseert de meting van dunne onderdelen

● Numerieke modi omvatten: conventionele diktewaarde-modus, verschil/reductie-ratio-modus en maximale waarde-modus

● Twee krachttypen: automatische krachttypen / handmatige krachttypen

● Handmatig en automatisch uitschakelen kan worden ingesteld, met energiebesparende functie

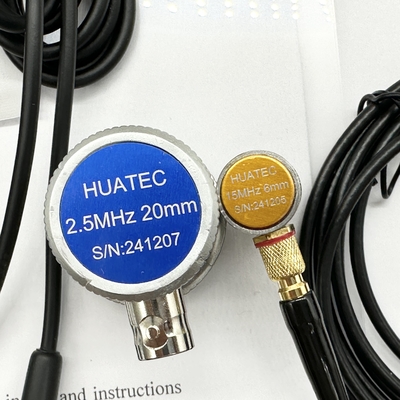

● Het ondersteunt een verscheidenheid aan sondes, waaronder dubbele kristal- en enkelkristal-sonde, en ondersteunt tot 20 MHz hoogfrequente sonde

● Het ondersteunt massaopslag en kan 100000 diktewaarden, 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen tegelijkertijd opslaan

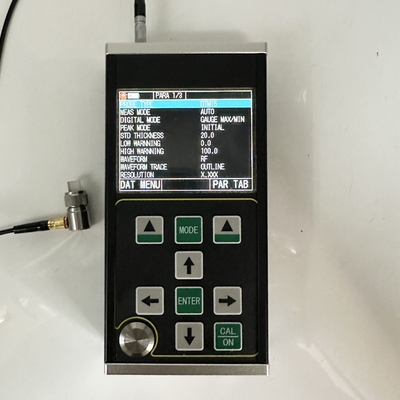

● Een groot 3,5 inch groot TFT-LCD-scherm met een resolutie van 320 x 240 (QVGA)

● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt eenpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi,en kan de geluidssnelheid kalibreren en probeert nulpositie tegelijkertijdHet ondersteunt v-padcorrectie van dubbele kristal sonde

● Het ondersteunt de omzetting van het metrische en Britse systeem; het kan wisselen tussen millimeter- en inch-eenheden

● Ondersteunt Engelse weergave

Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezels en andere goede ultrasone geleiders.

Het principe van de ultrasone dikte meting is vergelijkbaar met dat van de lichtgolf meting.Wanneer het de materiële interface bereiktDe dikte van het gemeten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone verspreiding in het materiaal te meten.
