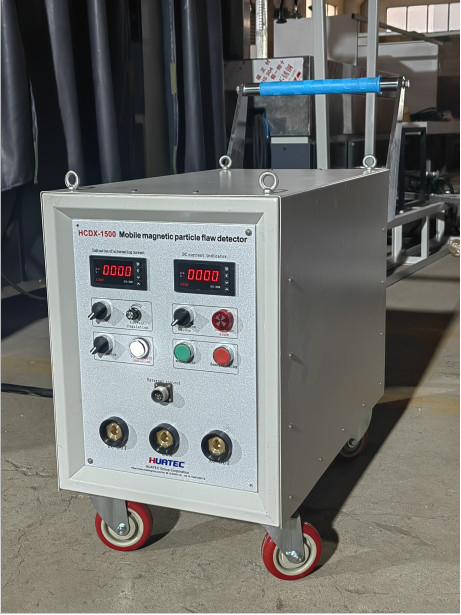

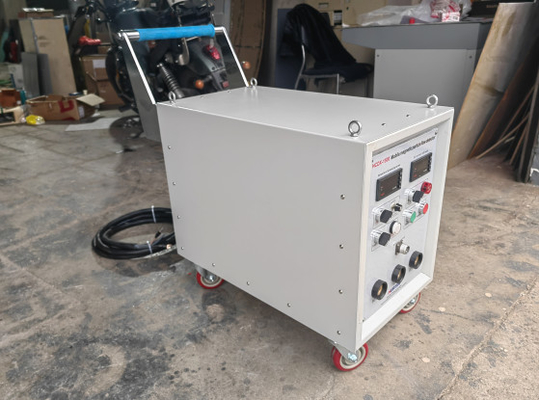

HCDX1500 Draagbare magnetische deeltjesfoutdetector AC/DC

HCDX1500 Draagbare magnetische deeltjesfoutdetector AC/DC

Ik...Technische specificatie

IIStructuurkenmerken

Een 10 vierkante drie-kern kabel is uitgerust voor de stroominvoer, één uiteinde is verbonden met het bovenste uiteinde van de schakelaar,en het andere uiteinde is aangesloten op de luchtschakelaar op het elektriciteitsnet distributiebordOok het lichaam is op de grond.
De RD- en BK-draden van de drie-kernkabel zijn aangesloten op de stroomfaseleider en de BU-draad is aangesloten op de beschermende aardingskabel.
Gebouwde veiligheidsvoorziening, schakel de externe 220V stroomtoevoer aan, schakel de schakelaar aan en schakel het hoofdcircuit aan.
Voor een gemakkelijke verwijdering en vervanging van de uitgangskabel wordt een snelle aansluiting gebruikt voor een gemakkelijke aansluiting van de magnetisatie spoel of steunsonde.
De proefkop van de steunstaaf is een afneembare koperen kop, die via het koperen mesh pad met het werkstuk in contact kan komen, zodat het niet vatbaar is voor storingen als gevolg van slecht contact.Een staaf sonde met een drukknop schakelaar heeft een drie-kern kabel verbonden met een ronde stopcontact in het midden van het paneel door middel van een ronde luchtvaart stekkerDe drukknop op de steunstaaf kan als groene knop op het bedieningspaneel worden gebruikt.De ronde luchtvaart stekker op de drie-kern kabel is verbonden met de ronde stopcontact in het midden van de koper staaf, en de voetschakelaar kan worden aangesloten met de groene knop op het bedieningspaneel.

VToepassing en gebruik

1Let op en wees voor gebruik op.

Lees deze gebruiksaanwijzing in detail. Voor het eerste of lange tijd vóór gebruik, controleer of de externe delen goed intact zijn.U kunt ook de dekking openen om te controleren of de interne delen los zijn., maar ontmantel en monteer geen onderdelen zonder toestemming.

Het dient te worden opgeslagen en gebruikt in een droge, schone, goed geventileerde omgeving zonder zuur of alkali en andere corrosieve gassen.Deze omgeving mag geen hoge temperatuur en sterke trillingen of impact hebben.

Voordat u de voeding aanzet, controleert u of de voeding overeenkomt met de vereiste voeding en of de verbinding correct is.en of het elektriciteitsnet en de schakelcapaciteit aan de voorschriften voldoen.

2. Gebruik en werking

(1) Sluit de stroomkabel aan op het elektriciteitsnet, verbind de stroomverspreidingskast en verbind het hoofdcircuit aan op het elektriciteitsnet

(2) Schakel het indicatorlampje "Power", "Power" aan, dan realiseert het de besturing van het circuit op de voedingsbron en de uitlaatventilator begint te werken;

(3) Wanneer wisselstroommagnetisatie vereist is, wordt de "AC/DC" -selectie-schakelaar in de "AC" -positie gedraaid en wordt de "Current ADJ" -stroomregelknop in de minimale of geschikte positie gedraaid;

(4) Sluit de koperen aansluiting van één uiteinde van twee 120 mm2 kabels aan op de overeenkomstige uitgangsinterface van de machine.en let op de kabel te verbinden met de overeenkomstige uitgang einde (AC einde of DC einde);

(5) Druk op de knop van het paneel of de voetschakelaar, zal de schakelaarcircuit een puls activeren om het SCR-werk te controleren en AC-magnetisatie-inspectie te realiseren;

(6) Verbind de staafelektrode met het werkstuk of wikkel de kabel aan het werkstuk of met behulp van de techniek van de draad.

(7) Druk op de knop van de trekker of voetknop, stel de knop van de stroomregeling aan om de ampère de huidige waarde te geven die door de foutdetectie vereist is,en druk vervolgens op de knop om de magnetisering te voltooien. Onder maximale stroom wordt een externe magnetische deeltjesinspectie toegepast, in het algemeen is de magnetiseringstijd minder dan 2 seconden,en er moet meer dan 5-10 keer van intermitterende tijd (minder magnetisatie tijden), veelvoud van de intermitterende tijd kan dienovereenkomstig worden verkort).

(8) Indien demagnetisatie nodig is, zet u de selectorschakelaar "Mag. / Demag. " gewoon op de "Demag. " en voert u de bovenstaande stappen (1) tot (7) uit;

(9) Als u een halfgolf gelijkstroommagnetisatie moet gebruiken, draai dan gewoon de "AC/DC" selectie schakelaar naar de "DC" positie, op dit moment, de interne werkende relais KC1 zuig, voltooi de werk schakelaar.(Er zij op gewezen dat de uitgangskabel na het schakelen ook het overeenkomstige uitgangspunt moet gebruiken)

(10) Wanneer het gebruik wordt gestopt, moet de hoofdschakelaar "Power" en de schakelaar van de stroomverdelingsboord worden uitgeschakeld en indien nodig de externe accessoires worden verwijderd.
