Digitale trillingskalibrator Trillingsanalysator Trillingscontroleur Vaste frequentie
Toepassing voor ISO10816 HG-5010 trillingskalibrator:
1.Kan worden gebruikt voor het kalibreren van trillingsversnellingsmeter, snelheids- en nabijheidsomvormer en ook een trillingsmetingsinstrument.640 en 1280 Hz
2.De amplitude van de versnelling, snelheid en verplaatsing kan worden gegenereerd van de kalibrator
3. kan worden gedefinieerd door potentiometers en op digitale displays worden weergegeven.

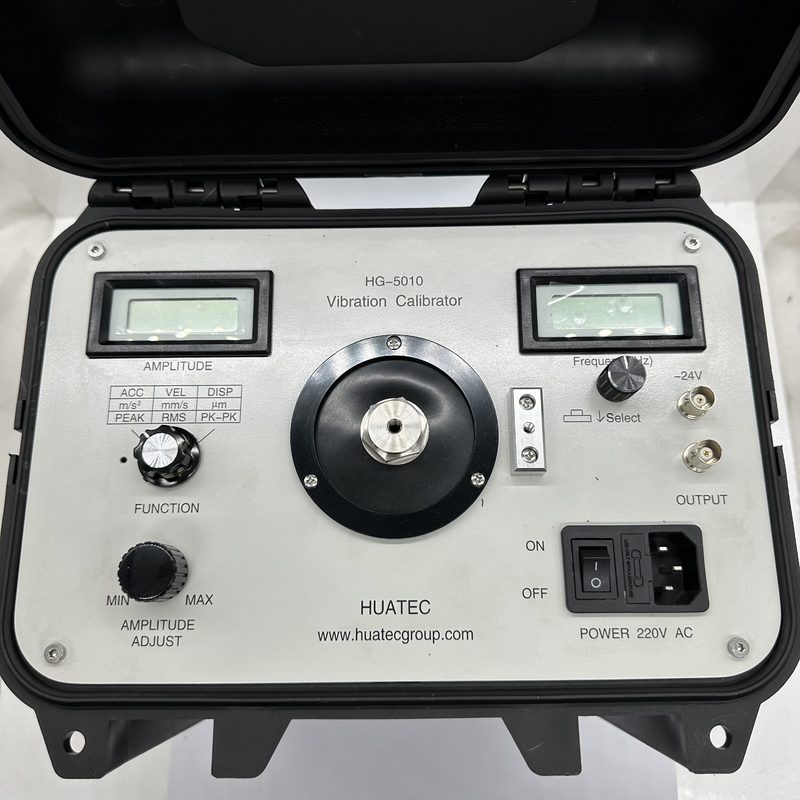

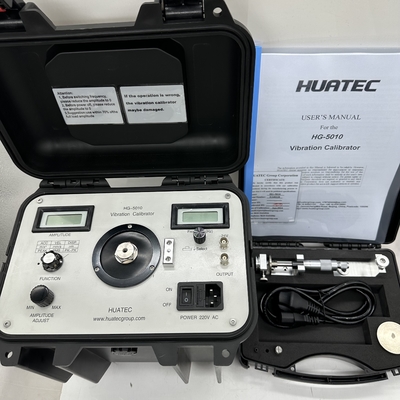

4.HG-5010 trillingskalibrator combineert sinussignaalgenerator, vermogenversterker, standaardomvormer en shaker in één en heeft een klein volume, hoge nauwkeurigheid en eenvoudige bediening.Het kan zowel in het laboratorium als ter plaatse worden gebruikt..
5Internationale normen: ISO 10816
Specificaties:
| Frequentie |
10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01% |
| Versnelling |
M/s2 (PEAK) |
| Velociteit |
mm/s (RMS) |
| Verplaatsing |
Ik heb geen idee. |
Amplitude nauwkeurigheid:
Versnelling (30 m/s)2pk, 80Hz) 40Hz tot 320Hz+0.3 dB+1 cijfer
10 Hz tot 1280 Hz+0.5 dB+1 cijfer
Velociteit (25 mm/sec pk,80Hz) 40Hz tot 320Hz+0.5 dB+1 cijfer
Verplaatsing (10μm pk-pk, 80Hz) 40Hz tot 320Hz+0.5 dB+1 cijfer

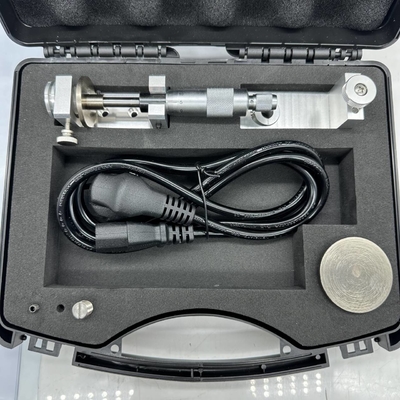

Proximiteitssonde lineariteit
Prode: 5mm en 8mm sondes Bereik: 0~4.0mm
Afbeelding: 31/2cijferweergave voor versnelling, snelheid of verplaatsing
Maximale trillingsamplitude en maximale belasting:
Omdat de vibrator die in de HG-5010 Vibration Calibrator wordt gebruikt vrij klein is,Bij de kalibratie van transducers met verschillende gewichten onder verschillende frequenties verschilt ook de uitvoeramplitude van de kalibratoren.De maximale trillingsamplitude en de maximale belasting zijn gerelateerd aan de maximale versnelling.Maximale snelheid en maximale verplaatsingsopbrengst van de kalibrator onder een bepaalde frequentie en met een bepaald gewicht van de te kalibreren omvormerDe specifieke cijfers zijn te zien in de onderstaande tabel.
|
Wt
Freq
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v(mm/S) |
d (((μm) |
a(m/S2) |
v(mm/S) |
d (((μm) |
a(m/S2) |
v(mm/S) |
d (((μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Opmerking: bij een hogere frequentie is de waarde van de trillingsverschuiving zeer klein, zodat er geen trillingssignaal uit de kalibrator komt.
Grootte:280 x 180 x 250 mm
Gewicht:20 pond, 9 kilo.
Temperatuur: werking:0oC tot 50oC
Bewaarplaats:- 20oC tot 70oC
Vochtigheid:90% niet-condenserend
