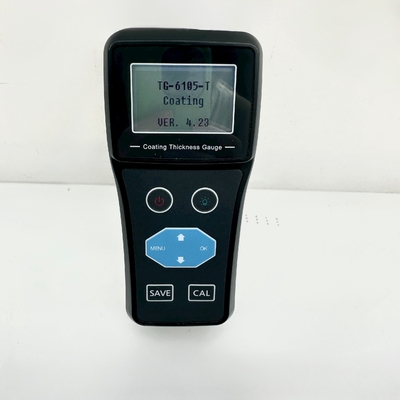

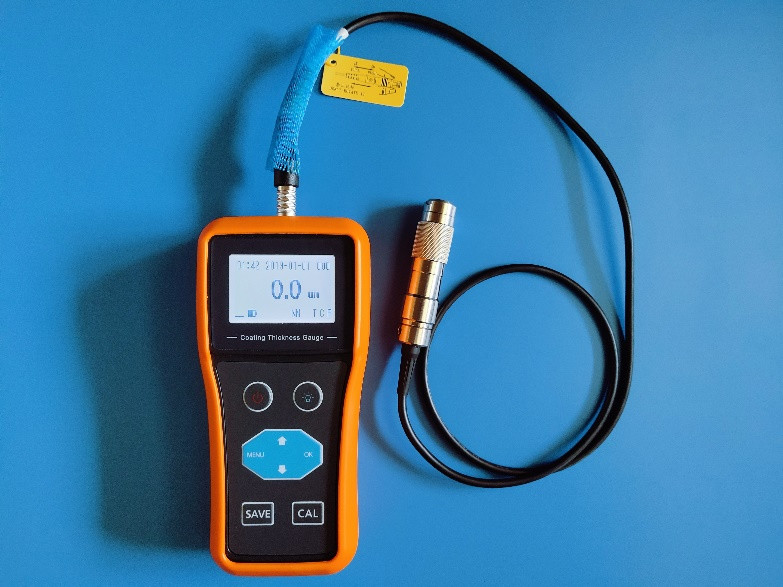

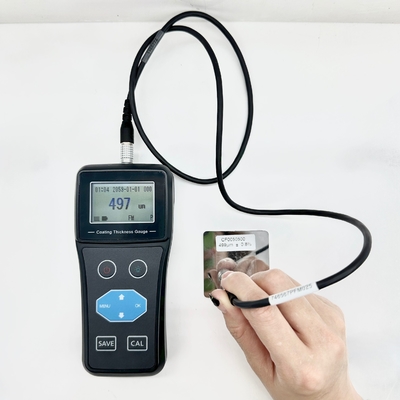

TG6105 Multifunktioneel coatingsdichtheid Gauge tin plating op koper gegalvaniseerde laag
TG-6105 is een draagbare magnetische en wervelstroom coating dikte meter, Het kan snel, zonder schade, de precisie van magnetische metalen substraten (zoals staal, ijzer,van legering en van hardmagnetisch staal, enz.) op de magnetische laagdikte (zoals zink, aluminium, chroom, koper, rubber, verf, enz.) en niet-magnetische metalen ondergronden (zoals koper, aluminium, zink, tin, enz.).) op de geleidende laagdikte (zoals rubber), verf, kunststof, anodische oxidatiefolie, enz.),
NM:Probe-type, T:Tin plating op koper, C:Realtime temperatuurcompensatie,P: eenmalige meting
Toepassing:
Kan worden gebruikt in het laboratorium, kan ook worden gebruikt in de engineering site, wordt veel gebruikt in de productie, metaalverwerkende industrie, chemische industrie, grondstof inspectie en andere test velden,is het materiaalbeschermingsprofessionele noodzakelijke instrument.
Technische parameters:
| Afbeeldingsnauwkeurigheid |
0.1 um ((0 ~ 99,9 um),1 um ((100 ~ 10000 um),0.1 g/m2 ((model TG-6105P) |
| Kalibratie-modus |
Nul-, één- of tweepuntkalibratie en basiskalibratie |
| Metingsmodus |
Eén punt, scanmodus, gewichtsmodus, differentiële modus, gemiddelde waarde model, alarmmodus |
| Afbeelding |
Engels / Chinees selecteerbaar, FSTN LCD-scherm met achterlicht |
| Schermweergave |
Dikte meetwaarde, gewichtswaarde per eenheid, dichtheidssetwaarde, datum, tijd, koppelingstoestand, Bluetooth-toestand (optioneel), vermogensaanwijzer, meetmodus, type sonde,realtime temperatuurcompensatietoestand, staat van gegevensopslag, staat van opslagbestanden, enz. |
| Gegevensgeheugen |
500 metingen, met inbegrip van tijd, type sonde, enz. |
| Communicatie |
Bluetooth (optioneel) & Mini-USB-interface, virtueel seriepoortprotocol, ondersteuning van online meting met PC's of Smart Phones, upgradebare hostsoftware |
| Gegevens afdrukken |
Optioneel draagbare Bluetooth-thermische printers |
| Stroomvoorziening |
3 * AAA alkalische batterijen voor 100 uur gebruik (nabij achtergrondverlichting) |
| Afzetten. |
Time-out-aandacht uitgeschakeld, en laag batterijvermogen uitgeschakeld |
| Temperatuur |
Gebruik: -10 ~ 50 °C, opslag: -30 ~ 60 °C |
| Grootte en gewicht |
150 mm * 70 mm * 30 mm / ongeveer 160 g ((geen batterij) |
| Materiaal |
ABS- en PC-legering ((IP67) |

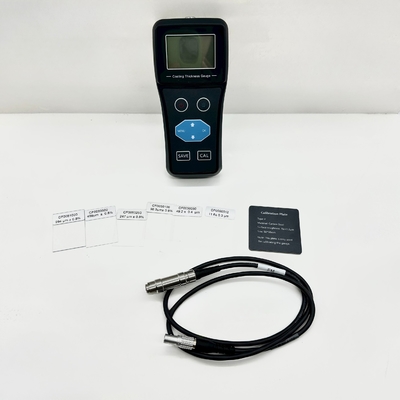

TG-6105-serie sonde gids
| Proeftype |
F-sonde (Magnetische inductie) |
N-sonde(Wirbelstroom) |
| Gebruik |
niet-magnetische coating op magnetisch metalen substraat |
niet-geleidende coating op niet-magnetisch metalen substraat |
| Proeftype |
FM |
FL |
Valuta |
FT |
FS |
FH |
NM |
NL |
| Meetbereik ((μm) |
0 ~ 1500 |
0 ~ 3000 |
0~10000 |
0 ~ 1500 |
0 ~ 500 |
0 ~ 3000 |
0 ~ 1500 |
0 ~ 3000 |
| Metingsnauwkeurigheid ((μm) |
Basiskalibratie |
± 0,5% + 1% H) |
±(1+2% H) |
±(1+3% H) |
±(1+1% H) |
± 0,5% + 1% H) |
±(1+2% H) |
± 0,5% + 1% H) |
±(1+2% H) |
| Kalibratie van het nulpunt |
±(1+2% H) |
±(1+3% H) |
± 2+5% H) |
±(1+2% H) |
±(1+2% H) |
±(1+3% H) |
±(1+2% H) |
±(1+3% H) |
| Min. Radius van kromming |
convex 1,5 mm |
convex 1,5 mm |
convex 10 mm |
convex 1,5 mm |
convex 1 mm |
convex 1,5 mm |
convex 3 mm |
convex 6 mm |
| Min. Radius van het gebied |
Φ7 mm |
Φ7 mm |
Φ40 mm |
Φ7 mm |
Φ3 mm |
Φ7 mm |
Φ5 mm |
Φ7 mm |
| Critische dikte van de plaat |
0.5 mm |
0.5 mm |
2 mm |
0.5 mm |
0.2 mm |
0.5 mm |
0.3 mm |
1 mm |
| Temperatuur ((°C) |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 300 |
0 ~ 50 |
0 ~ 50 |
| Meesrichting |
 |
|
|
|
|
|
|
|
| Gemeenschappelijk toepassingsgebied |
Standaardsonde
Conventioneel coating verflaag, enz.
|
Een dikkere probe-verflaag, sproei-coating, enz. |
met een vermogen van niet meer dan 10 W
Brandbeschermingslaag enz.
|
Het smalle gebied in de buis met rechthoekige sonde |
Kleine sonde, klein werkstuk, bevestigingsmiddel, enz. |
Hoogtemperatuursonde kan hoge temperaturen van 300°C weerstaan |
Standaard sondoxide laag, sproei coating,
met een breedte van niet meer dan 50 mm
|
Dikkere sondecoating, verfcoating, enz. |
Modelgids van de TG-6105-serie
| Model |
Bluetooth |
Gewichtsmeting |
Commandocontrole |
| TG-6105(basis) |
- |
- |
- |
| TG-6105B- Ik heb het nodig. |
√ |
- |
- |
| TG-6105P(g gewicht) |
- |
√ |
- |
| TG-6105BP(Bluetooth & gewicht) |
√ |
√ |
- |
| TG-6105OC(op de lijn) |
- |
- |
√ |
| TG-6105OB(Bluetooth en aan) |
√ |
- |
√ |
| TG-6105OP(gram gewicht & in lijn) |
- |
√ |
√ |
| TG-6105OBP(gram gewicht, Bluttooth & on line) |
√ |
√ |
√ |
Opmerking: RS232/485 en andere communicatiepoorten zijn optioneel voor het lijnmodel
Kenmerken:
1. de chip voor het nemen van hoge-precisie monsters en het speciale kalibratiemodel, met geavanceerde real-time temperatuurcompensatietechnologie, kunnen een volledig bereik van nauwkeurige metingen bereiken,en kan nauwkeurig de dikte van ultra-dunne galvanisering en oxide laag onder 20um meten
2. kan tegelijkertijd de dikte van de gegalvaniseerde laag en het gewicht per eenheid worden gemeten (gramversie)
3. ondersteunt een verscheidenheid aan sonde specificaties, de sonde kan opnieuw worden afgestemd op het belangrijkste instrument na slijtage, effectief verlenging van de dienstlevens van de sonde
4. heeft een zeer nauwkeurige enkelpuntsmeting, scansmeting, eenheidsgewichtsmeting (gramgewichtsversie TG-6105P), verschilmeting, gemiddelde meting en andere meetmodi
5. heeft nulpuntskalibratie, eenpuntskalibratie, tweepuntskalibratie en basiskalibratiefuncties, kan automatisch de systeemfout corrigeren
6. heeft de functie van gegevensopslag en kan worden gegroepeerd naar de opgeslagen gegevens voor statistische analyse
7. kan de bovenste en onderste limieten van de diktewaarde, buiten het bereik van het automatische geluid van het alarm, instellen
8. met koppelingstoestand prompt functie, intuïtief inzicht in de meettoestand
9. Toon veel informatie, waaronder diktewaarde, koppelingstoestand, informatie over elektrische hoeveelheid, testtijd, opslagtoestand, enz.
10. ingebouwde Bluetooth-module (optioneel Bluetooth-versie) en Mini-USB-interface, optioneel Bluetooth-printer,en kan communiceren met pc's of intelligente eindapparaten voor bekabelde en draadloze gegevensoverdracht
11. ondersteunt real-time online meting, instructiecontrole (instructieversie), de hostsoftware kan worden geüpgraded
12. kan worden uitgerust met RS232, RS485 communicatie-interface, optioneel voor on-line model
13. kan worden aangepast dikte meetmodule en dikte meet sensor
