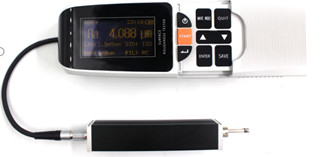

SRT-6671 Large Range Multi Parameters OLED Display Surface Roughness Tester
Instrumentkenmerken
● ARM-processor voor besturing en gegevensverwerking, hoge snelheid, laag stroomverbruik;
● Software-transplantatie real-time besturingssysteem, ondersteuning multi-task parallel verwerking;
●Groot bereik, meerdere parameters: Ra, Rz, Rq, Rt, Rp, Rv, R3z en 13 andere parameters;
● 128*64 hoog helder OLED-scherm, zelfverlichting, grote temperatuur, volle gezichtshoek;
● Vertoon van rijke informatie, intuïtief, kan alle parameters en afbeeldingen weergeven;
● Compatibel met de nationale normen ISO, DIN, ANSI, JIS;
● Ingebouwde oplaadbare lithiumbatterie, kan instructies voor het opladen weergeven, de gebruiker kan de oplaadgraad op elk moment kennen;
● Met het resterende batterij-indicator-pictogram wordt de gebruiker gevraagd op tijd op te laden.
● Grote dataopslagcapaciteit, de machine FLASH kan 200 groepen originele data en golfvorm opslaan;
● Scalable micro SD-kaartenopslag, tot 16G;
● Compatibel met een verscheidenheid aan sensoren: standaard sensor, kleine gat sensor, groef sensor, diepe groef sensor;
● De sensorstructuur is geoptimaliseerd, de gemeten waarde is stabieler;
● Gebruik van USB-interface, kan computer en printer verbinden, kan embedded software online upgrade realiseren.
Technische parameters
Hostmachine
| Parameters |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Meetbereik |
Ra:0.025-12,5 μm |
| Toegegeven bereik |
Ra, Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100%(%Rt);Rsk:0-100% |
| z-as meetbereik |
± 20 μm,± 40 μm, ± 80 μm |
| Maximale weergave |
00,001 μm |
| Filter |
RC, PC-RC, GAUSS, DP |
| Langere bemonstering l |
0.25mm,00,8 mm,2.5 mm |
| Duur van de evaluatie L |
(1-5) l ((optioneel), l is de bemonsteringsafstand |
| Maximale aandrijflijn |
17.5mm/0.7 inch |
| Minimale lengte van de aandrijflijn |
1.3mm/0.052 inch |
| Fout in de aanduiding |
≤ ± 10% |
| Toont waardevariabiliteit aan |
≤ 6% |
| Afbeeldingsstand |
128×64 OLED Raster vloeibare kristal (spontaan licht) |
| Energiebron |
oplaadbare lithiumbatterie |
| Algemene afmetingen |
140 mm × 52 mm × 48 mm |
| Gewicht |
440 g |
Sensor
| Sensorprestatie-index |
| Principe van detectie |
Inductietype |
| Meetbereik |
160 μm |
| Radius van de tip van de stylus |
5 μm |
| Materiaal voor naaldspits |
Diamant |
| Meetkracht |
4mN ((0,4gf) |
| Hoek van de tip van de pen |
90° |
| Radius van de kromming van de glijbaan |
45 mm |
Toepassingsbereik:
SRT-6671 wordt veel gebruikt in de bewerkings-, luchtvaart-, auto-onderdelen, communicatie, elektriciteit, elektronica en andere industrieën.Bureau voor technisch toezicht, speciale aanklager rechtbank en ga zo maar door.

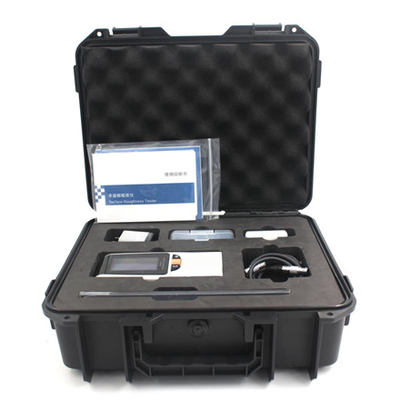

Standaardconfiguratie
| Naam van het product |
De hoeveelheid |
Naam van het product |
De hoeveelheid |
| Hostmachine SRT-6671 |
1 |
RS100 standaard sensor |
1 |
| Standaardmonsterplaat |
1 |
Stroomadapter |
1 |
| Sensorkleed |
1 |
verpakkingslijst |
1 |
| Testplaat |
1 |
Garantie kaart |
1 |
| Specificatie |
1 |
Certificering |
1 |
Facultatief bevestigbaar
Marmeren meetplatform voor ruwheidsmeter
- De schroefstaaf wordt opgeheven en verlaagd en de V-groef wordt op het platform geplaatst om het werkstuk met een kleinere vorm te meten, wat de meetnauwkeurigheid kan verbeteren.
- Grootte van het granieten platform: 350 mm × 195 mm × 340 mm
- Verticale hefhoogte: 300 ± 1 mm
- Op- en afkeerfout: ≤ handwielrotatie 1 / 6 cirkel
- Gewicht: 10 kg
Ruwheidsmeter voor het meten van gietijzeren platform
- Lifthoogte: 300 ± 1 mm;
- Terugkeerfout: niet meer dan 1 / 6 van het handwiel;
- meetplatform: 340 mm × 180 mm × 20 mm.
BT-printer
Optioneel thermische printer van 58 mm voor een gemakkelijke afdruk van de meetresultaten.
Standaard sensor
