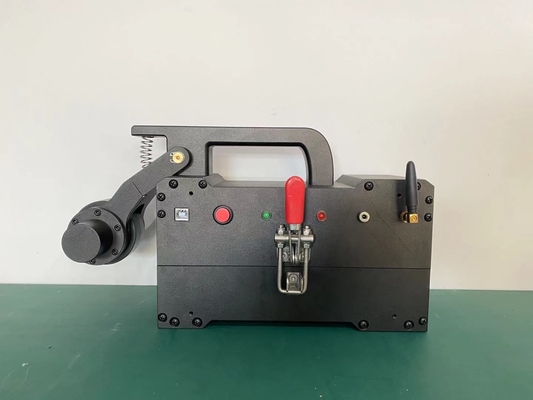

HRD-100 All-in-One draadtouwfoutdetector met lichtgewicht draadloze sensor

HUATEC WiFi Magnetic Wire Rope Defect Detector HRD-100 met draadloze ALL-IN-ONE SENSOR

1.Specificaties

Normen: GB/T21837-2008, ASTM E1571-2001 (Standaardspecificatie voor elektromagnetisch onderzoek van ferromagnetisch staaldraad), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Detectiebereik:Φ1,5 mm46 mm (kies nu voor een andere koperen mouw, 20 mm, 28 mm, 34 mm, 46 mm)
Relatieve snelheid tussen sensor en touw:0.0·6.0 m/s Beste keuze:0.3·1,5 m/s
De maximale afstand tussen de geleidingsmantel en het draadtouw: 2·6 mm,toegestane afstand: 0·15 mm

Uitvoerbestandstype: Word bestanden

Alarm: geluids- en lichtalarm
Locatie van gebroken draad touw (LF)
Qualitatieve beoordelingsnauwkeurigheid: 99,99%
kwantitatieve beoordeling
Herhaalbaarheidsfout van de gevoeligheid: ±0,055%
Afbeeldingsfout: ±0,2%
Fout van locatieopsporing, ((L): ±0,2%
Vermogen: 5 V computervoeding
Gewicht van de sensor: < 10 kg (gewone sensor)

Omgevingstemperatuur: -10°C tot 40°C

Luchtdruk: 86~106Kpa

Relatieve luchtvochtigheid: ≤ 85%

Het Windows-systeem van draadtouwcomputerdetector is het GB-systeemvernieuwingsproduct dat gebaseerd is op DOS-software theorie en de realtime display alarm begeleidende ideologie die Visual Basic6 gebruikt.0 de basis van de programmeertaal, gaat de compilatie voort om te worden.

Dit systeem hardware deel gebruikt de binnenlandse en buitenlandse geavanceerde magnetische sensor en de onafhankelijke onderzoek en ontwikkeling bemonstering module verenigt, door middel van WIFI rijden,rechtstreeks opslaan van gegevens in een computer.

Dit systeem software deel is in de wavelet transformatie analyse basis, in het gebruik van Visual Basic 6.0 programmeertaal basis, draagt de compilatie te worden.Verwezenlijking van functies zoals gegevensverwerving en -controle, gegevensanalyse, gegevensweergave, gegevensopslag enzovoort. Verhoog de zichtbare eigenschap in de DOS-softwarefunctie, en door zijn unieke neiging om continu de weg te volgen, kan continu,Het dynamische waargenomen gegevenssignaal en de veranderingssituatie, en de realtime weergave verkregen resultaat en stuurt het alarm; Software verhoogde de automatische evaluatie functie;Bij de gedeeltelijke fout die is aangetoond op de verhoogde doorsnede en het percentage van het totale doorsnedegebied; Software en Windows zijn volledig compatibel, past bij de traagheid van de gebruiker, maakt gebruik van de Word-bestanden van het productieonderzoek.

Deze systeemsoftware kan compatibel zijn met de wire rope computer detector DOS-software voor het bemonsteren van gegevens in het formaat en kan de analyse verwerken.

Het Windows-systeem heeft een onafhankelijke werkingsprocedure en het veilige onderzoekssysteem, kan gemakkelijk geschikt zijn voor elk type moderne computer,en voltooit een reeks onderzoeken.

2. Systemen Vraag

2.1 Hardware van computers Verkoopvraag:

Processor: boven Celeron 1,5 GHz
Geheugen: 128 MB
Harde schijf: 10G
Verbinding: WIFI

Monitor: boven VGA

2.2 Behoefte aan softwareomgeving:

• Dit systeem ondersteunt het besturingssysteem Windows XP, WIN7, WIN8, WIN10, Linux, enz.;

• Ik moet Microsoft Office Word platform installeren.

3. Invoering van sensoren

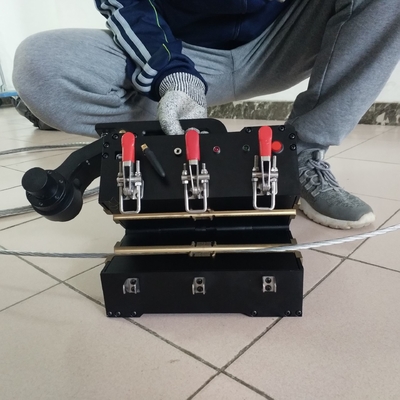

Magnetische sensor: de sensor bestaat uit een verplaatsingslocator (leidwiel, encoder), de magnetiseringsinstallatie en de bemonsteringsorganisatie.het draad touw en het heeft de relatieve beweging, dan kan het het signaal verzamelen.

Verplaatsingslocatie: Het leidend wiel draait een cirkel, de foto-elektrische encoder stuurt de steekproefinstructie-impuls uit en realiseert een gelijke ruimte.

Magnetisering installatie: Wanneer het draad touw en het heeft de relatieve beweging, voltooit aan de draad touw axiale magnetisatie.

Organisatie van de bemonstering: wanneer het touw en de sensor de relatieve beweging hebben,de Hall element samengesteld het bemonsteringskanaal zal de draad touw transformeren magnetische stroom lekkage verandering toestand in simulatie spanning signaal.
