HUATEC 20-2000Hz Ultrasone foutdetector FD560 met afwijzingsonderdrukking 0 tot 80% vol schermhoogte

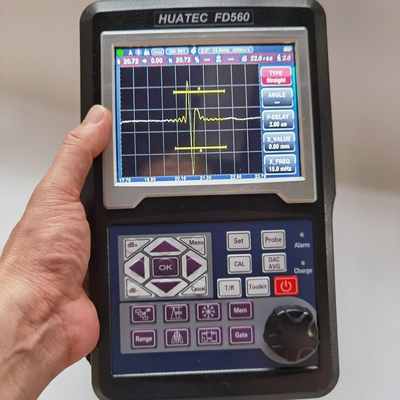

HUATEC Ultrasone foutdetector FD560

★ Gebruikersvriendelijke dialoog interactieve helpt operaties zoals kalibratie, het maken van curves, etc.

★Alle tools die je nodig hebt: DAC, AVG, TCG, AWS, etc.

★Pulsherhalingsfrequentie: 20-2000Hz nauwkeurige aanpassing, snelle scan, geen missen.

★Hoge signaal-ruisverhouding, heldere en stabiele echo, geluidsvrije constructie, perfect voor zware werkomstandigheden.

★12-cijferige AD, snelle bemonstering leidt tot een beter echodiagram met alle details.

★Kan de sonde-frequentie 20M perfect gebruiken.

★Hoge snelheid real-time foutdetectie video opname onbeperkte USB data opslag

★Blauwe tandverbinding met mobiel apparaat voor het genereren en afdrukken van opsporingsrapporten ter plaatse.

★IP65 standaard, silicagel behuizing, water- en stofbestendig, solide en duurzaam.

★De batterij duurt 10 uur met één oplaad.

Specificaties

Bereik:0-10000 mm, bij snelheid van staal

Materiaal snelheid:100 ∼20000 m/s

Herhalingsfrequentie van de puls: 20 - 2000 Hz

Dynamisch bereik: ≥ 38 dB

Lineariteit: Horizontaal: +/- 0,2%, Verticaal: 2,5%, Versterkernauwkeurigheid +/-1 dB.

Resolutievermogen: > 40 dB (5P14)

Gevoeligheid Overblijfselen:> 62 dB

Afwijzing: 0 tot 80% van de volledige schermhoogte

500 onafhankelijkheid opstelling, elk criterium kan vrij worden ingevoerd, we kunnen in de scène werken zonder testblok;

Groot geheugen van 1000 A grafiek

Testmodi: pulsecho, dubbel element en doorstroming

Proeftype: enkel recht, enkelhoekig, dubbel recht, dubbel hoekig, door, kruipend, oppervlak

Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd

Eenheden: inch of millimeter

Stroombehoefte: wisselstroom 100-240 VAC, 50-60 Hz

Displayvertraging: -20 tot 3400 μs

Probe Delay/Zero Offset: 0 tot 99,99 μs

Interne oplaadbare Li-ion batterij met een nominale kracht van 7,2 V bij 5200 mAh

10 uur nominale werktijd afhankelijk van de helderheid van het scherm

4 uur typische oplaadtijd

H×W×D(mm):220×175×40 (mm)

Gewicht:1.0kg

Werktemperatuur: -10°C tot 50°C

Bergingstemperatuur: -30°C tot 50°C

Impulsenergie: 70V, 100V, 200V, 300V, 400V, 500V

Rectificatie: Positieve halve golf, negatieve halve golf, volle golf, RF-systeem

Bandbreedte (versterkerbandbreedte): 0,2 tot 25 MHz

Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd

Gevoeligheid: maximaal 120 dB bij selecteerbare resolutie 0.1, 1.0, 2.0, 6,0 dB.

Transducerverbindingen: BNC of LEMO

Leuk.De Commissie

Automatische weergave van de precieze foutlocatie ((diepte d,niveau p,afstand s,amplitude,sz dB,ф).

Defect sizing: automatische defect sizing met behulp van AVG of DAC/TCG, snelheidsrapportering van acceptatie of afwijzing van defecten.

Automatische kalibratie van de omvormer: nulpunt, hoeken, voorrand en materiaal snelheid (V2 en twee gaten)

Het is handig om DAC/TCG en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden gewijzigd en gecompenseerd.

Door de U-Disk aan te sluiten, kan de unit onbeperkt geheugen krijgen.

Er zijn 17 normen in de eenheid.

Blauwe tandverbinding met mobiel apparaat om opsporingsrapporten ter plaatse te genereren en af te drukken.1.

Curved Surface Correction functie.

Functie Crack Height Measure.

Vergrootpoort:verspreiding van het poortbereik over de gehele schermbreedte.

Auto-winstfunctie.

Envelope: gelijktijdige weergave van live A-scan bij 70 Hz updatefrequentie en envelope van A-scan

- Het scherm.

Peak Hold: vergelijk bevroren piekgolfvormen met live A-scans om testresultaten gemakkelijk te interpreteren.

Scan Freeze: Display freeze bevat gegevens over de golfvorm en het geluidspad.

Alarm: piep en LED.

Echt Tijdklok.

Volle echo.

Vangen.

Echo kleur binnen de poort.

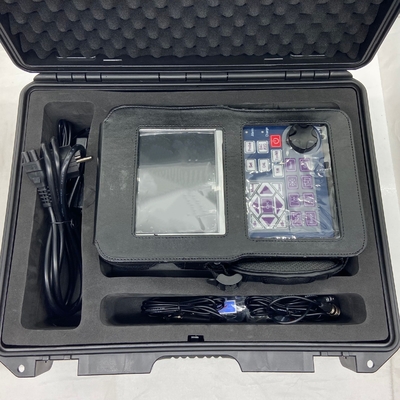

Basispakket instrumenten

Draagbare ultrasone foutdetector FD560

Een rechte straalomvormer (2,5 MHz, Φ20)

Hoekstraaltransducer (4 MHz, 8 mm×9 mm, 60°)

Interconnectiekabel voor de omvormer (BNC-LEMO 00,of optionele LEMO 01-LEMO 00)

Oplaadbare Li-Ion batterij, 8 ampère uur

Stroomvoorziening/oplader

Handleiding in het Engels

HUATEC-kalibratiecertificaat

App software

Gordel
