1. Overzicht

Voor de meting van de oppervlaktehardheid van groene zandvormen worden drie soorten zandoppervlakhardheidstesteren, A B C, gebruikt.

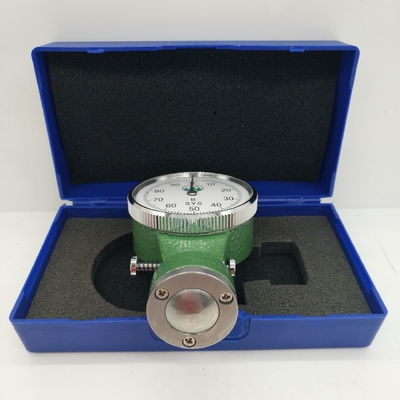

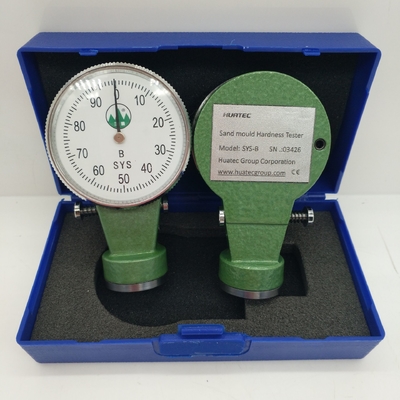

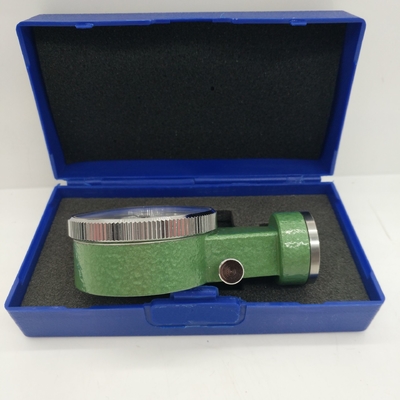

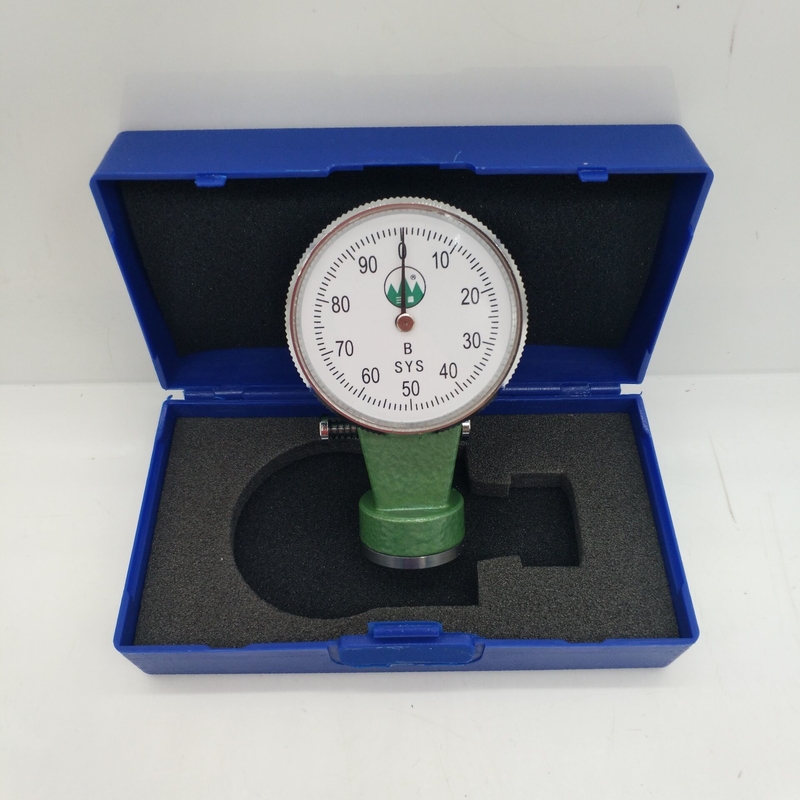

De structuur ervan bestaat uit een rekdrukkop (1) meterkop (2) horlogekast (3) krachtspring (4) aandrijving (8) draaiband (14) aanwijzer (15) aanpassingsring (16) enzovoort.

Type A: Geschikt voor oppervlakhardheidstests van fijn zandvormen (kernen) die met de hand of met mechanische lage en middelgrote druk worden gevormd.Type B is geschikt voor oppervlakhardheidstests van fijn- en grofzandvormen (kernen) die met de hand of met mechanische lage en middelgrote druk worden gevormdHet type C is geschikt voor het testen van de oppervlaktehardheid van zandvormen bij hogedrukgiet.

2. Technische specificaties en parameters

I Precisie

Wanneer de wijzer een willekeurige waarde heeft, bedraagt de overeenkomstige krachttolerantie van de indenter ±5%

De wijzer keert terug naar de O-positie en de tolerantie is + -1 graden.

II Afmetingen 90x55x28

Opmerking: de maximale belasting is de kracht die nodig is om de inlaat naar het niveau van de meetkop te drukken (2).

3. Beginsel

Volgens het beginsel dat de kracht van de veer en de slag lineair zijn, wordt de slag van de veer aangegeven door de oppervlaktewijzer via een reeks tandwielen en rekken.De eenheid voor de hardheid van het zandoppervlak is (g/mm2)Omdat hun waarden gerelateerd en consistent zijn, dat wil zeggen, als de eenheidswaarde groot is (g/mm2), is de overeenkomstige graadwaarde ook groot.

4Gebruik en aanpassing

Als de aanwijzer (15) niet in de O-positie is, wordt de aanpassingsring (16) gedraaid om de aanwijzer (15) met de O-positie in lijn te brengen.Druk de hardheidstester stevig op het geteste zandoppervlak (de as van de hardheidstester moet loodrecht zijn op het oppervlak van de zandvorm), zodat het oppervlak van de hardheidstester kop (2) in nauw contact is met het geteste zandoppervlak, en de wijzer is ook Wanneer het stopt bij een bepaalde waarde, druk op de vergrendeling pin (18) te vergrendelen,de gemeten waarde aflezen en vervolgens de vergrendelingspeld (18) loslaten om de wijzer (15) terug te brengen naar de O-positie.

III Bij het meten kunt u elk meetonderdeel 3-5 keer testen en vervolgens het gemiddelde aantal berekenen, dat de hardheidswaarde van het onderdeel is.

5Reparatie en onderhoud

I. Open de horlogekap (13) en de schroeven aan de achterkant van de horlogekast niet naar willekeur om te voorkomen dat er zand en stof in vallen, wat de nauwkeurigheid van de horlogekast zal beïnvloeden.

II. Bij gebruik of plaatsing wordt het niet onderworpen aan sterke trillingen om te voorkomen dat het instrument storing oploopt en het gebruik beïnvloedt.

III. Als er zand in de spleet tussen de inlaat (1) en de meetkop (2) zit, schroef dan voorzichtig de schroeven van 3~M2 los, verwijder de meetkop, verwijder het kleverige zand,en installeer het zoals het is (trek de indenter niet uit)
