Multi Frequency Remote Field Eddy Current Tester

Multi-frequente afstandsonderzoeker voor eddy-stroom

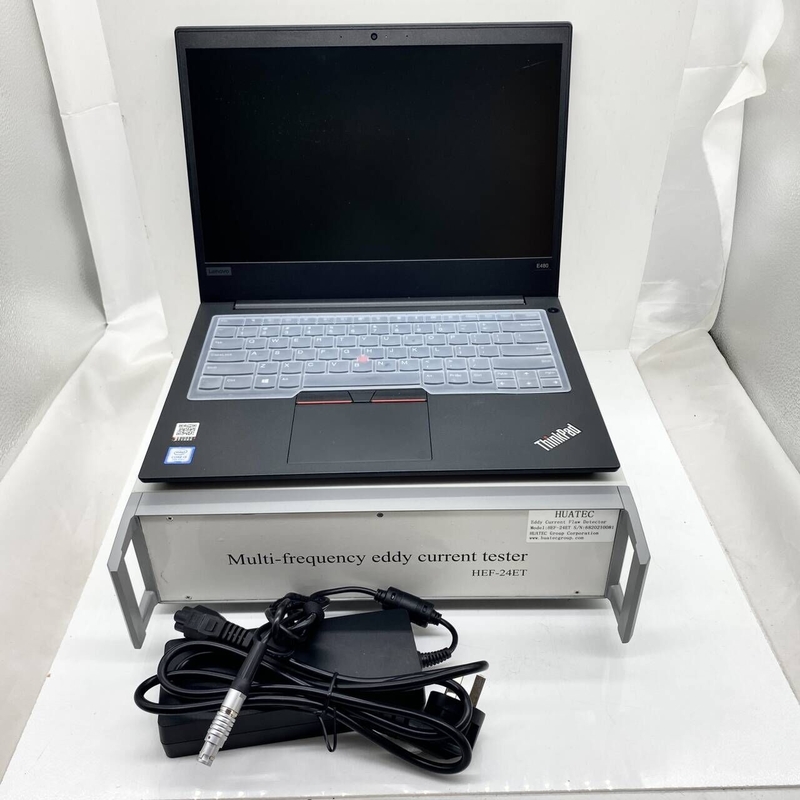

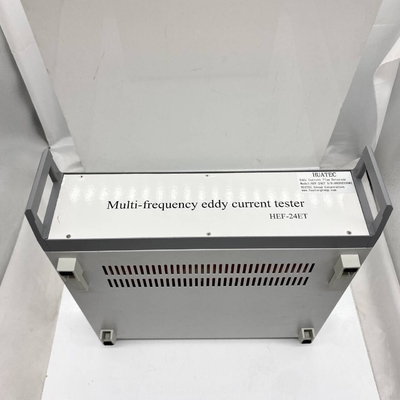

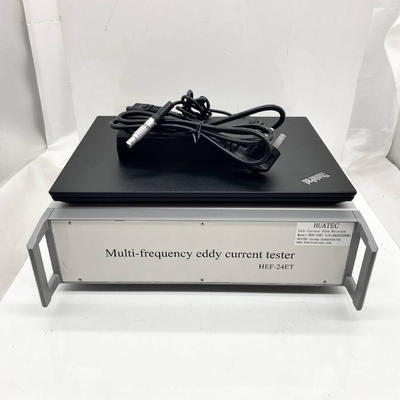

Het HEF-24ET is een volledig digitaal, intelligent, multi-frequente draaicurrent-testinstrument van een nieuwe generatie niet-destructieve draaicurrent-testapparatuur.Met de invoering van de meest geavanceerde digitale elektronische technologie, multi-frequency eddy current technologie en microprocessor technologie,het kan effectieve binnenwand en buitenwand scheuren detectie van de ferromagnetische en niet-ferromagnetische metalen buizen in real time te bereiken.

HEF-24ET heeft een compleet systeem voor het testen van wervelstroom, geïntegreerd met de conventionele multi-frequente, multi-kanaal, conventionele wervelstroomtestsystemen.Het kan ook blijken te zijn van hoge prestaties, multifunctionele, intelligente draaikolk-testapparatuur.

Met vier relatief onafhankelijke testkanalen kan de HEF-24ET vier absolute en vier differentiële draadloze stroomsignalen ontvangen.het instrument kan ook worden overgeschakeld op twee dubbelfrequente wervelstroomtestdetectoren met twee gelijktijdige sondeverbindingenDe testfrequentie is 50 Hz tot 10 MHz met een variabel frequentiebereik voor keuzes, en het heeft de functie van zwakke testsignaalversterking en sterke anti-jammingcapaciteit.Toepasbaar bij het testen van scheuren in buizen, met een doorlopende sonde, kan het gemakkelijk de defecten zoals binnen/buiten wand oppervlak scheuren, putten, corrosie, dunner worden, wandmaterialen en interne defecten te detecteren.En het heeft de functie van computer-gecontroleerde auto-test, digitaal display, hoge testgevoeligheid, stabiele prestaties enzovoort.

Daarom is HEF-24ET bijzonder geschikt voor verschillende in gebruik zijnde metalen (koper, titanium, aluminium,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.Meer gedetailleerde, zoals de test van voor gebruik of in gebruik ketelbuis, warmtewisselaar buizen,ondergrondse leidingen en gietijzeren leidingen, enz..

Specificatie

1Frequentiebereik: 50 Hz ~ 10 MHz

2. Twee onafhankelijk te selecteren frequenties

3.3 mengeenheid (automatische mengmachine)

4- Echt tijd trace geheugen van 4 wervelstroom signalen.

5. Gain bereik: 0 ~ 99dB continu verstelbaar, het werk van elk bestand 0.1dB stap

6Fase-rotatie: 0 ~ 359°, continu verstelbaar, nauwkeurigheid 1°.het scherm toont onmiddellijk de faseverandering in impedantie na de plannen en wervelstroom signaal amplitude en fase waarden, handig en intuïtief

7. verstelbare sonde stimulus, 1-8

8Snelle digitale / analoge elektronische balans

9Vier trace-impedantieplannen en acht interne bandcurve-analyseschermen,

10. tijdsbasis scan display.

11Vertraagde geheugencyklus

12. Menu-gedreven mens-machine dialoog (in het Engels).

13Besturingssysteem: WinXp, Win7, Win8

14. Automatische signaalamplitude- en fasemetingen, en draaikolstromsignalen langzame (instelbare) afspelen

15. Digitaal filteren: laag-doorgang: 0hz ~ 2000hz, hoog-doorgang: 0hz ~ 2000h.

16. Configuratie-analysefunctie

17. kan worden uitgerust met toegang tot absolute, differentiële en zelfvergelijkende vormen, met inbegrip van door middel van type, interpolatie type, vlakke type, punt, roterende en andere sonde

18. Met een unieke niet-constante amplitude fase / amplitude domein Alarm

19. Meerdere hardware alarmuitvoerpoorten

20. realtime alarmuitgang, vertraagde alarmuitgang

21De massaopslag kan verschillende testprocedures en testgegevens bevatten.

22C-scan-display.

23. Automatische fase / defect diepte curves tonen

24Een scherm toont het dwarsdoorsnede-diagram van de in gebruik zijnde pijpleiding, het rangnummer van de geteste buizen en de testsignalen voor wervelstroom.

25. Geclassificeerde tekens van het schema van de dwarsdoorsnede van de pijpleiding, voor het vormen van draaikolkstroomonderzoek overzichtskaart van de in gebruik zijnde pijpleiding

26. Geclassificeerde statistische testresultaten (tabellen en histogram weergave), om de cumulatieve analyse van testresultaten te vergemakkelijken

27. Automatisch weergeven van de kalender en tijd

28Optioneel systeem voor gegevensanalyse

Toepassingen

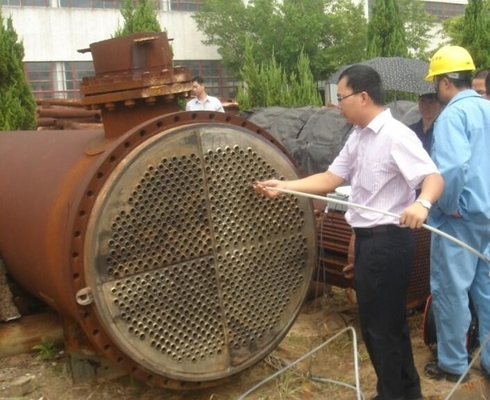

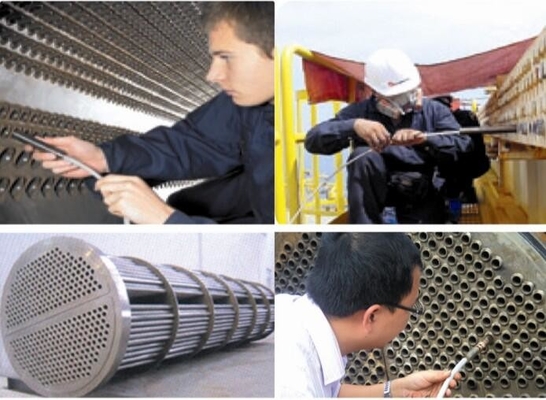

Vooral van toepassing op kernenergie, elektriciteit, petrochemie, luchtvaart, luchtvaart en andere afdelingen in de sector koper-, titanium-, aluminium-, zirconium- en andere leidingen,metalen onderdelen van de foutdetectie en wanddikte metingen, en een verscheidenheid aan ferromagnetische pijpleidingstests, analyses en evaluaties.
