HDR-01 DR Digitaal beeldopsporingssysteem

HDR-01 DR Digitale Beeldvormingsdetectiesysteem X-ray Crawler

1. Overzicht

Met de voortdurende ontwikkeling van wetenschap en technologie worden testapparatuur voortdurend bijgewerkt. Ons bedrijf volgt de technologische ontwikkeling van geavanceerde landen ter wereld nauwlettend en heeft door eigen inspanningen een nieuw HDR-01 digitaal beeldvormingsdetectiesysteem ontwikkeld.

Het systeem kan de inspectieresultaten van pijpleidinglassen in realtime visueel presenteren op de computer, en is nuttig voor operators om de inspectieresultaten ter plaatse te beoordelen. Tegelijkertijd kunnen de testresultaten ter plaatse op afstand worden opgehaald, worden opgeslagen voor archivering, of kunnen de resultaten rechtstreeks door experts worden geverifieerd. Het systeem kan de positie en locatiegegevens van de locatie, de tijd, het laspoortnummer van de werklocatie en enkele gerelateerde informatie rechtstreeks op de afbeelding afdrukken zonder wijziging, waardoor de verdenking van fraude volledig wordt vermeden.

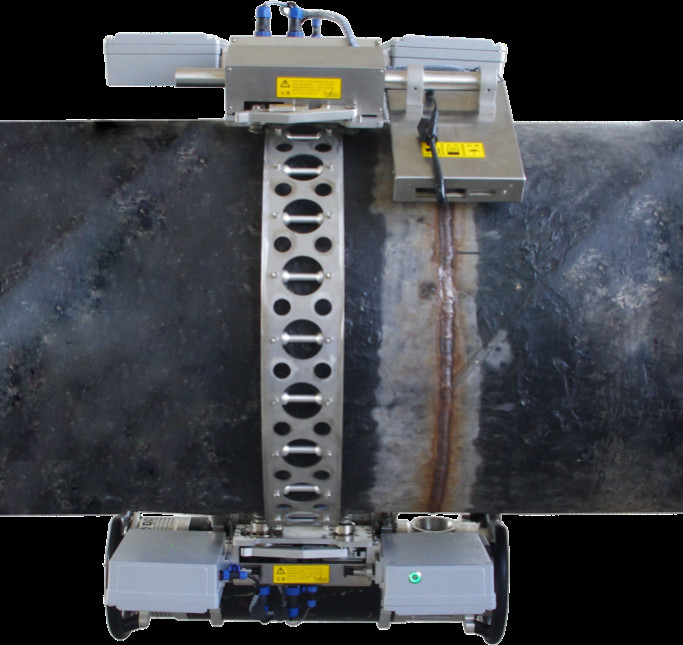

Het systeem bestaat uit de volgende onderdelen: externe pc, DR-beeldvormingsbordkar, externe röntgenmachinekar, interne pijpleidingskruiper en andere systemen. Via het draadloze lokale netwerk kunnen de besturing en acquisitie (transmissie) van de kaart in één keer worden voltooid. Het personeel kan de computer op afstand bedienen om de inspectie van de pijpleidingslas te voltooien en de originele afbeelding op te slaan voor ophalen en vlakke film. De afbeelding van het systeem is duidelijk en de dubbeldraadse evaluatie voldoet volledig aan en overtreft de eisen van nationale normen.

Lijst met apparatuurconfiguraties:

2. Samenstelling van de apparatuur

Het systeem bestaat uit twee delen: apparatuur in de pijpleiding en apparatuur buiten de pijpleiding.

Samenstelling van interne apparatuur:

Hoogfrequente röntgenpijpleidingskruiper, pijpleidingsbuitenkruiper (met vlakke paneeldetector, centrale router, PLC van de lagere computer), DR vlakke paneeldetector, pc-werkstation (software voor digitale beeldacquisitie en -verwerking).

Samenstelling van buitenapparatuur:

Pijpleidingsbuitenkruiper (met vlakke paneeldetector, centrale router, IP10 PLC van de lagere computer), DR vlakke paneeldetector, pijpleidingsbuitenkruiper (directionele hoogfrequente röntgengenerator, hulprouter, IP11 PLC van de lagere computer), draagbare hoogfrequente controleadapter, datakabel, netsnoer, pc-werkstation (software voor digitale beeldacquisitie en -verwerking), pc-werkstation (software voor digitale beeldacquisitie en -verwerking).

3. Technische indicatoren van de bijbehorende apparatuur

3.1 Beeldacquisitieapparaat:

Kruiper op de buitenwand van de pijpleiding (met beeldacquisitiekaart)

Model: PC10

 Loopsnelheid: ≥100mm/s

 De loopmethode maakt gebruik van het rupsbandtype om positionering loodrecht op de lasnaad te garanderen: ±1mm, en de positioneringsnauwkeurigheid van de looprichting: ±1mm;

 Het kan voldoen aan de eisen van centrale doorlichting en dubbelwandige enkele schaduw DR-detectie van pijpleidingen met een diameter van minder dan 1600 mm;

 Gebruikt een 5G dual-frequency draadloos communicatiesysteem, besturingsafstand: 100 meter (open veld);

 Het wordt gevoed door een 36V geïntegreerde lithiumbatterij voor lage temperaturen, die gemakkelijk te vervangen is en normaal kan werken bij min 40°C;

 Werktijd: meer dan 8 uur (werktijd meer dan 10 uur bij aansluiting op het externe stroomvoorzieningssysteem van de buitenkruiper);

 Stroomverbruik: ≤150W;

3.2 Kruiper op de buitenwand van de pijpleiding (met röntgenmachine)

Model: PC11

Loopsnelheid: ≥100mm/s

 De loopmethode maakt gebruik van het rupsbandtype om positionering loodrecht op de lasnaad te garanderen: ±1mm, en de positioneringsnauwkeurigheid van de looprichting: ±1mm;

 Het kan voldoen aan de rijvereisten van de directionele röntgenmachine voor dubbelwandige enkele schaduw voor leidingen met een diameter van 711 mm of minder

 Gebruikt een 5G dual-frequency draadloos communicatiesysteem, besturingsafstand: 100 meter (open veld);

 Het wordt gevoed door een 36V geïntegreerde lithiumbatterij voor lage temperaturen, die gemakkelijk te vervangen is en normaal kan werken bij min 40°C;

 Werktijd: meer dan 10 uur;

 Stroomverbruik: ≤150W;

Synchroon rijden met de kruiper (beeldacquisitiekaart) buiten de pijpleidingwand om te voldoen aan de eisen van dubbelwandige enkele schaduw DR-doorlichtingsinspectie.

3.3 Vlakke paneeldetector (de vlakke paneel wordt gekozen op basis van de gebruikersvereisten, de prijs verschilt)

 Röntgenconversielaag: amorf silicium;

 Scintillator: CSI;

 Pixelafstand: 120μm;

 Effectief beeldvormingsgebied van de detector: 150×180mm;

 Pixelmatrix: 1280×1024;

 AD-conversie: 6bt;

 Lijnpaarresolutie: ≥4.0LP/mm;

DQE@0.0LP/mm (2.5μGy, RQA5): 65%;

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

 Minimale detectiedosis: 14nGy;

 Stralingsenergie (statische KV-waarde): 40~300kv;

 Omgevingstemperatuurbereik: 5~35°C;

 Relatieve vochtigheidsbereik: 10~75%PH;

 Nominaal vermogen: 20W;

Ontvangen stralingsenergie: 320kV;

 Continue werktijd: meer dan 10 uur;

 Voeding: DC 24V;

 Batterij: Ingebouwde batterij 1 snel;

 Gewicht: 3kg;

 Draadloos gegevensoverdrachtsprotocol: 802.11ac.

3.4 Software voor digitale beeldacquisitie en -verwerking

Met de één-klik inspectiefunctie selecteert de operator de pijpdiameter en wanddikte volgens de pijpleidingsparameters die vooraf zijn ingesteld in de softwaredatabase en voert het lasnummer van de geïnspecteerde las in. Het systeem selecteert automatisch de vooraf ingestelde parameters en voltooit automatisch de gehele las. Detectie en opslag. De software heeft de functie van handmatige interventie, die de detectiesnelheid kan aanpassen, de detectiesnelheid kan verhogen of verlagen, en de detectiestaplengte (detectietijden) kan aanpassen aan de behoeften.

 De operator kan de vensterbreedte en vensterpositie vooraf instellen vóór de test, zodat de helderheid en het contrast van de verzamelde beelden consistent zijn, en direct kunnen worden geëvalueerd na voltooiing van de verzameling.

 Met positieve en negatieve beeldinversie, beeldinversie en rotatie, beeldvergroting en roaming, beeldinterpolatie randversterking, gedeeltelijke vergroting/restauratie van het originele beeld, alfanumerieke labeling, beeldmarkering.

 Met liniaal segmentmeting.

 Met defectmeting (geometrische meting van punten, lijnen, hoeken, etc.) en defectmarkeringsfuncties.

 Met MFT dubbeldraads beeldkwaliteitsmeter (ruimtelijke resolutie) automatische meet- en berekeningsfunctie.

 Real-time weergave van grijswaarde, automatische berekening en weergave van gemiddelde waarde.

 Met genormaliseerde signaal-ruisverhouding (SNR) meet- en berekeningsfunctie.

 De senior operator kan de doorlichtingsprocesbestanden in realtime compileren en wijzigen, en de operator kan de huidige beeld doorlichtingsprocesparameters en uitvoer op elk moment bekijken.

 Heeft de functie van het naadloos samenvoegen van lasnaadbeelden.

 Het beeld is in DICONDE-formaat en kan worden geconverteerd naar andere gangbare formaten zoals JPG. Het ondersteunt ook beeldopslag in verschillende formaten zoals DCN, BMP, RAW en TF.

3.5 Werkstation

Technische parameters van het werkstation voor beeldacquisitie en -analyse:

Apparaatmodel: Precision 3530

Apparaatmerk:

 Origineel WINDOWS10 besturingssysteem

 Intel(R) Corc(TM)i7-8750H processor-CPU-frequentie (MHz) 6 cores, 9M, 2.20 GHz, 4.1 GHz, Intel mobile CM246 chipset;

 VGA-controller gebruikt NVDIA GeForce950M4GB chipset;

 Geheugen (RAM): 16~32GB (DDR4 2666MHZ);

 SATA harde schijf: 512GB (solid state) + 2TB (mechanisch);

 Grafische chip: NvidiaQuadro P600+HD630, met 4 GB GDDR5 onafhankelijk;

 15.6" FHD WVA, 1920x1080, anti-glans niet-touch, 72% kleurengamma, camera en microfoon, geen WWAN-ondersteuning;

 Gewicht: 2.21kg;

 Palmsteun: dubbele wijzende palmsteun zonder beveiligingschip + Thunderbolt;

 Draadloos netwerk: Intel® dual-band wireless AC 9560, 802.11ac, MU-MIMO dual-band 2x2 + Bluetooth 5.0;

 Met: smartcardlezer, HDMI-interface, USB3.0-interface;

 Voeding: 130W AC-adapter, 7.4mm Barrel;

 Volledig afgesloten behuizingsontwerp: Het beschermingsniveau heeft P65-certificering doorstaan, wat het binnendringen van zand, stof en vloeistoffen kan voorkomen;

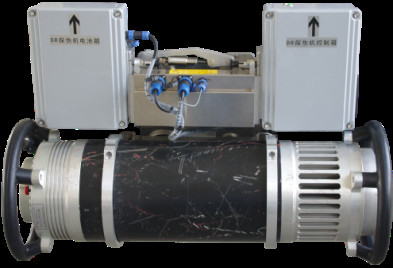

3.6 Apparaatnaam:

draagbare hoogfrequente constante-spanning röntgen-foutdetector en controlesysteem

Model: D300G

 Bedrijfstemperatuur omgeving: -20°C~50°C

 Bedrijfsvochtigheid omgeving: ≤85%

 Ingangsspanningsbereik: AC190v~AC265v

 Ingangsfrequentiebereik: 50HZ~60HZ

 7-inch groot LCD-scherm met Chinees menu

 Röntgenbuis: Cermet-buis

 Voedingsmodus röntgenbuis: constante spanning

 Spanningsinstelbereik röntgenbuis: 120-300kV

 Spanningsinstelstap röntgenbuis: 1kv/stap

 Stroom röntgenbuis: 0.5-3.0mA

 Stroominstelstap röntgenbuis: 0.1 mA/stap

 Maximale instelling belichtingstijd: 0.1~60min (nauwkeurig tot 0.1min)

 Maximaal vermogen röntgenbuis: 900W

 Werkfrequentie: 100kHz

 Focusgrootte: 3.0mm EN12543 standaard

 Penetratiedikte: 70mm (brandpuntsafstand 600mm, belichtingstijd 20 minuten, zwartheid 2.0D)

 Tijdelijke belastingssnelheid: 100% (bij omgevingstemperatuur van 20°C, maximale vermogensconditie)

 Stralingshoek: 40°×55°

 Extra filter: 4 mm aluminium equivalent

 Afmetingen buiskop: Φ295×752 (inclusief eindring)

 Gewicht buiskop: 30kg

 Aansluitkabel: 25m

 Netsnoer: 10m

 Afmetingen controller: 410×228×300(mm)

 Gewicht controller: 11kg

 Koelmethode anode: geforceerde luchtkoeling

3.7 Rail:

Specificatie: φ711mm
