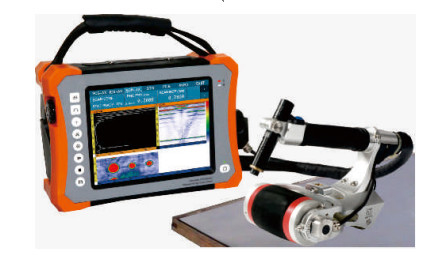

HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector

HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector
HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector

Grote Afbeelding :  HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: CE
Modelnummer: HPA-620PRT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 pc
Prijs: USD67850/set - USD76700/set
Verpakking Details: De doos van de kartonverpakking
Levertijd: 7-10 werkdagen na ontvangstbewijs van uw betaling
Betalingscondities: T / T, Paypal
Levering vermogen: 10sets/month
Contact

HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector

beschrijving
Afbeelding: 10,4-duim touch screen De invoer: 1 IPEX, 4 C5
Werktemperatuurbereik: -10°C tot 40°C Bergingstemperatuurbereik: -20°C tot 60°C
De Classificatie van de toegangsbescherming: IP65
Markeren:

detector van het touch screen de ultrasone gebrek

,

C Scandetector voor ultrasone fouten

,

Phased Array ultrasone foutdetector

HPA-620PRT aanraakscherm TFM 32:128PR Fased Array C scan Ultrasone foutdetector



HUATEC HPA-620PRT is een nieuw ontwikkelde draagbare 32:128PR Fased Array foutdetector.

Het is uitgerust met de conventionele ultrasone inspectie module, TOFD module, conventionele Fased Array module en TFM imaging module, ondersteunt de gelijktijdige scanning van TOFD en Fased Array,met een vermogen van niet meer dan 50 WMet een water- en oliebestendige touchscreen en de mogelijkheid tot het opnemen van testgegevens over de volledige cursus, is de HUATEC HPA-620PRT een geavanceerde intellectuele TFM-fasearrayfoutdetector met C-scanfunctie.



Parameter:

Kanalen
Modus PA/TFM-modus UT-modus TOFD-modus
Aantal 32:128 2 2
Fysieke parameter
Afbeelding 10.4 inch touchscreen
Invoer 1 IPEX, 4 C5
I/O-poorten 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (kan overdragen naar HDMI)
WIFI
LEMO 1B-encoderpoort
TTL I/O-poort
GPS - Ja, dat klopt.
Bewaarplaats Intern: 64 GB; extern: USB-flashdisk
Gewicht 5 kg (zonder batterij)
Afmetingen 350 mm × 250 mm × 130 mm
(L×W×H)
Airconditioning 100 V~240 V 50 Hz/60 Hz
D.C. 13.5V
Type batterij Lithiumbatterie
Batterijcapaciteit Dubbele batterijen, elk < 100Wh
Levensduur van de batterij ≥ 4,5 uur
Temperatuur Werktemperatuurbereik: -10 °C tot 40 °C
Temperatuurbereik voor opslag: -20°C~60°C
Indringingsbescherming IP65
Utrecht
PRF 25 Hz~10 kHz
Spanning van de zender 75V tot 250V (50Ωbelasting)
Breedte van de puls 30ns~1000ns, met stap van 5ns
Demping 400Ω, 80Ω
Monsternemingspercentage 100 MHz
Bandbreedte 0.5MHz~20MHz (-3dB)
Gewin 0.0dB~110.0dB
Gevoeligheidsoverschot ≥ 60 dB (smale bandbreedte), ≥ 52 dB (breede bandbreedte) (2.5P20-omvormers, 200 mmφ2platbodemgaten)
Verticale lineariteitsfout ≤ 3%
Horizontale lineariteitsfout ≤ 0,1%
Resolutie ≥ 26 dB ((2.5P20)
Dynamisch bereik ≥ 30 dB
Filter High-pass, low-pass en multiple narrow-band-pass
Rectificatie RF (TOFD-modus), volle golf, halve golf +, halve golf
Kanalen 2 kanalen
Maximale dekking 10000 mm (in lengtegolf van staal)
Poort A/B/G
Poortster Volledige reeks
Doorgangbreedte Poort start tot vol bereik
De grens van de poort 1~99%
Alarm Geluid/optisch
Metingsplaats Voorzijde/top
TCG 16
Fasearray/TFM
Kanalen 32:128
Maximaal diafragma 32 elementen
Maximale elementen 128 elementen
De focuswet ≥ 1024
Scanningskant -89°~89°
Kalibratie Velociteit, vertraging, TCG, ACG, Encoder
Testvolume 1000 mm
Min Hoekverhoging 0.1° (automatische aanpassing)
Monsternemingspercentage 100 MHz, 10 bit
Rectificatie Volle golf
A-scan schermhoogte 800% van de schermhoogte (maximaal)
Afstembare analoge winst 80 dB
Maximaal PRF 20 kHz
Spanning van de zender 20V~110V ((50Ω belasting)
Pulstype Bipolaire vierkantsgolf
Breedte van de puls 30ns~1000ns, stap als 5ns
Bandbreedte 0.5MHz~20MHz ((-3dB)
Filter High-pass, low-pass, multiple narrow-band-pass
Inzetten Encoder, tijdgebaseerd
Metingsplaats Voorzijde/top
Aflezen Amplitude; straalpad; horizontaal; diepte
Meestersresolutie 0.5 mm
Scanmodus L/S/C/D ¢scan, TFM
Scanlengte ≥ 15 meter
Scan snelheid ≥ 30 mm/s
TFM-beeldvorming Live 2D
Aantal aandachtspunten in TFM Maximaal één.000,000 punten
3D-reconstructie beeldvorming - Ja, dat klopt.



Toepassingsgebied:

Conventioneel lasonderzoek

Faseuze C-scan-inspectie van samengestelde materialen

Inspectie van bouten en schroefbuizen

Inspectie van PE-verbindingen

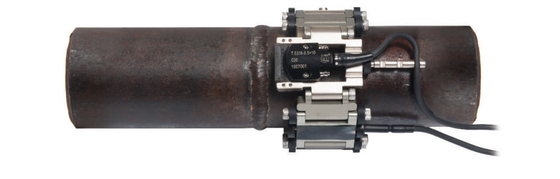

Oplossing voor de inspectie van buislassen met een kleine diameter



Kenmerken:

Inspectiekanalen

  • 38Gefaseerde matrixmodule
  • TFM-afbeeldingsmodule
  • Gelijktijdig scannen van TOFD en Fased Array
  • Ondersteunt dubbel-array sondes
  • 2-kanaals TOFD; 2-kanaals conventionele ultrasone testen

De functionaliteit van de HPA-620PRT biedt een grote bevrediging van de verschillende eisen van de gebruikers.



Module van de fasearray

  • Lange golf TFM-inspectie; dwarsgolf TFM-inspectie
  • TFM-inspectie van achtersteweld; conventionele achtersteweldinspectie; conventionele achtersteweldinspectie (met gelijktijdige scanning van TOFD en Fased Array)
  • C-scan TFM-inspectie en conventionele C-scan-inspectie van kentekenplaten
  • TFM-inspectie en conventionele inspectie van bouten
  • Corrosiecontrole TFM; conventionele corrosiecontrole
  • TKY-inspectie

TOFD-modul

  • Procedureparameterinstelling; sonde- en wigparameterinstelling

Gebruikers kunnen relevante parameters berekenen op basis van de proef- en procedureparameters, waaronder: PCS, scandekking, bodemdekking, ingesloten straalhoeken.



Afbeelding

  • De HPA-620PRT is uitgerust met een 10,4 inch TFT-scherm van industriële kwaliteit, met aanraakbare bediening, waardoor optimale weergaven onder sterk licht en buiten mogelijk zijn.

Ontwerp van de procedure

  • De HPA-620PRT biedt processimulatiemodellen en kan ook een model bouwen door objecten te importeren via CAD-software.Aanpassingen aan de gebruikers van het specifieke inspectieproces en een one-stop-service voor het volledige scala aan oplossingen.HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector 0HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector 1HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector 2HPA-620PRT Touchscreen TFM 32 128PR Fased Array C Scan Ultrasone Flaw Detector 3
