Fluorescerende magnetische deeltjesfoutenopsporingsmachine HMP-6000A

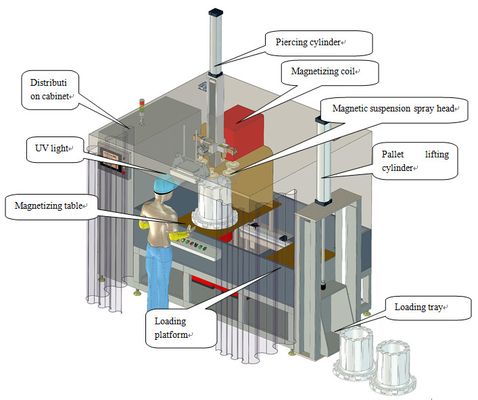

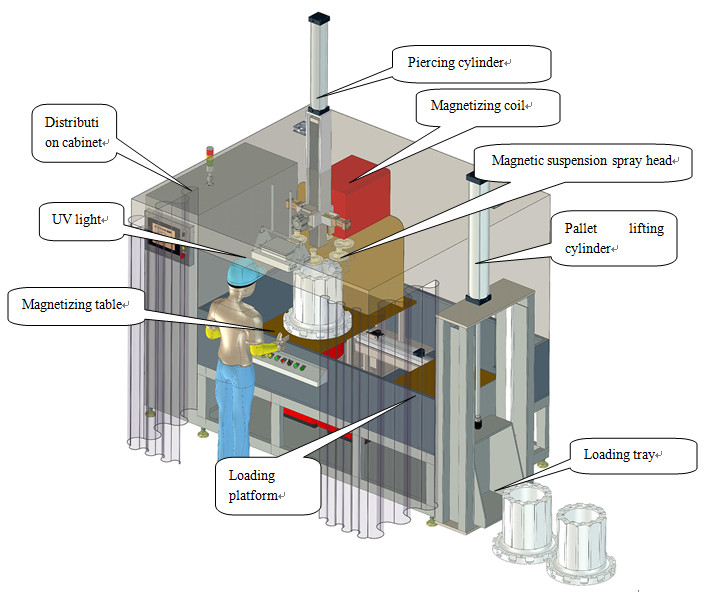

(1) Testproces:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Werkingsbeginsel
Magnetische deeltjesfoutdetectie maakt gebruik van de wisselwerking tussen het magnetisch lekveld en het magnetisch poeder op het defect van het werkstuk.Deze methode maakt gebruik van het verschil tussen de oppervlakte- en bijna-oppervlaktefouten van staalproducten (zoals scheuren).Het magnetisch veld bij de discontinuïteit van deze materialen wordt na magnetisatie vervormd.met een vermogen van meer dan 10 W,. aldus magnetisch poeder aantrekken om magnetisch poeder te vormen ophoping op het defect - magnetische merken, onder de juiste lichtomstandigheden, die de locatie en vorm van het defect tonen
Gebruik
Fluorescerende magnetische deeltjesfoutdetectie machine wordt gebruikt om het oppervlak en het oppervlak van ferromagnetische werkstukken (zoals dragerring, tandring, cilinder, kegel, enz.) te detecteren als gevolg van smeden,het afdoen, slijpen, vermoeidheid als gevolg van scheuren en insluiting van slakken en andere kleine gebreken.
Technische parameter
Elektrode-afstand: 0~500 mm
Circumferentiële stroom: 0~8000A
Langewegmagnetisch potentieel: 0~12000AT
Detectiemethode: detectie van fluorescerende magnetische deeltjes
Magnetiseringsmodus: omtrekmagnetisatie, longitudinale magnetisatie, composietmagnetisatie
Klemmodus: pneumatische klem
Demagnetiseringseffect: remanentie minder dan 0,3 mT
Gevoeligheid van de detectie: A1-standaardproeffilm (15/50) duidelijk weergegeven
Stroomvoorziening: driefasige 5-draad AC 380V 50Hz
| Lijst van technische parameters |
stroom
naam |
Airconditioning |
| Circumferentiële magnetiserende stroom ((A)) |
6000A |
| Langeweg magnetiserend stroompotentieel ((AT)) |
12000 |
| Inwendige diameter van de spoel ((mm) |
400 |
| Maximale afstand tussen de elektroden ((mm) |
500 |
| gastheer |
Split type (elektrische bedieningskast los van de hoofdmotor) |
| gevoeligheid |
Een type shim ((15/50) Duidelijk weergeven |
| Tijdelijk belastingpercentage |
≤ 30% |
| Besturingsmodus |
Handmatig/semi-automatisch |
| Bedieningsinterface |
Toetsen/touchscreen |
| Klemmodus |
pneumatische |
| Ac-magnetiseringsmethode |
Circumferentiële magnetisatie, longitudinale magnetisatie, composiet magnetisatie |
| Ac-demagnetisatie |
Automatische demagnetisatie bij verzwakking |
| UV-licht |
Hangend, in de hand |
| Bespuittijd |
3 ′′ ′′ 6 ′′ / Handmatige bediening |
| Magnetiseringstijd |
0.5"~2"/tijd |
| Demagnetiseringstijd |
3 tot 5 cm/tijd |
| Luchtbron |
0.4-0.8MPa |
| Energiebron |
driefasige vijfdraad, 380V±10%, 50Hz |
het handhaven van normen
Magnetische deeltjesfoutdetector: GB/T8290-2011
Bewakingsvoorwaarden voor de inspectie van magnetische deeltjes: GB/T 5097-2020/ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (ASTM E1444-01) De testmethode voor magnetische deeltjes is gebaseerd op de volgende methode:
Europese Unie, internationale norm: DIN EN ISO 9934-2-2003
Configuratietabel:
1 set fluorescerende magnetische deeltjesfoutdetector
1 set strookdraadmechanisme
1 set Pneumatisch hefplatform
1 set Donkere kamer
1 set standaard testfilm
1 magnetometer met restanten
1 set voetschakelaar
1 handheld UV-lamp
