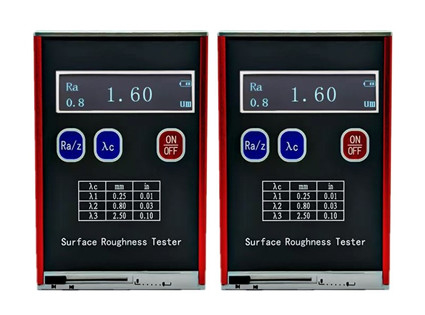

Rustproefmachine met zakgrootte Ra Rz Rt Rq
Algemene inleiding
Pocket-Size Surface Roughness Tester SRT-5000B is een nieuwe generatie van Surface Roughness Tester Series.draagbaarheid en stabiele prestatiesDe tester wordt veel gebruikt bij het meten van de oppervlaktrauwheid van verschillende metalen en niet-metalen.De geïntegreerde structuur van de sensor en de hoofdarm en het handheld-ontwerp maken het geschikt voor gebruik op productielocaties.
1Bezit Ra, Rz, Rt, Rq.
2- Pocket-size, gemakkelijk te dragen, schok- en trillingsvrij.
3Een puntkalibratie is eenvoudig en gemakkelijk te gebruiken en kan door de gebruiker snel worden uitgevoerd.
4Piezo-elektrische keramische sensor, stevig en duurzaam.
5.256*64 OLED-scherm met een hoge helderheid, een laag stroomverbruik en een prachtig lettertype display.
6.Groot vermogen oplaadbare lithiumbatterij, lange werktijd.
7- Bezit 0.25, 0.8, 2,5 drie soorten bemonsteringslengte.
8Metalen schil, sterke anti-interferentie mogelijkheden.
9.In overeenstemming met GB, ISO, DIN en JIS normen.
10.High-speed DSP chip, hoge computersnelheid.
11.Snelle berekeningssnelheid, slechts 2 seconden nodig om de berekening na de meting te voltooien.
Werkingsbeginsel
Wanneer de sensor door een bestuurder werd aangedreven om een lineaire uniforme beweging langs het testoppervlak te maken,de stylus die met het werkoppervlak in aanraking komt, beweegt loodrecht op en neer langs het werkoppervlakDe beweging wordt omgezet in elektrische signalen, die versterkt, gefilterd en omgezet worden in digitale signalen via A/D. De signalen worden vervolgens door de CPU verwerkt in Ra, Rz,Rq- en Rt-waarden en vervolgens weergegeven op het scherm.
Aanbevolen steekproeflengte tabel
| Ra (μm) |
Rz (μm) |
Proeflengte λc (mm) |
| > 5 tot 10 |
> 20 tot 40 |
2.5 |
| > 2,5 tot 5 |
> 10 tot 20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 tot en met 1.25 |
> 3,2 tot en met 6.3 |
| > 0,32 ~ 0.63 |
> 1,6 tot en met 3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20 ~ 0.25 |
> 1,0 tot en met 1.25 |
| > 0,16 ~ 0.20 |
> 0,8 tot en met 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 tot en met 0.125 |
> 0,5 tot en met 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 tot en met 0.5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0.063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16 ~ 0.2 |
| > 0,025~0.032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0.025 |
> 0,1 tot en met 0.125 |
Technische parameters
1.Parameters (μm):Ra, Rz, Rq, Rt
2.De lengte van de doorgang (mm):6
3.Stamplengte (mm):0.25, 0.80, 2.50
4.Evaluatielengte (mm):1.25, 4.0, 5.0
5.Meetbereik (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Displayfout: ± 10 nm+0,1 A
7.Herhaalbaarheid van de weergegeven waarde:<6%
8Stylus:Diamant punt Radius:10 μm±1 μm Diamant punt Hoek:
9.Stationêre meetkracht en variaties daarvan van de stylus:
Standaard meetkracht: ≤ 0,016N
Variatie van de meetkracht: ≤ 800N/m
10.Druk van de slide-afhankelijke sensor: ≤ 0,5 N
11- Batterij:3.7V Li-ion batterij
12.Algemene afmetingen: 106 mm × 70 mm × 24 mm
13Gewicht: 200 g
14.Operatieve omstandigheden:
Temperatuur: -20°C-40°C
Relatieve luchtvochtigheid: < 90%
Geen trillingen; geen corrosieve media
15.Voorwaarden voor opslag: Temperatuur: -25°C~60°C Relatieve luchtvochtigheid:< 90%
-
-
| |
Deel |
Hoeveelheid |
| Standaard |
Host SRT-5000B |
1 |
| 5V AC-stroomadapter |
1 |
| USB-kabel |
1 |
| Gebruikershandleiding |
1 |
| Garantie kaart |
1 |
| Kalibratiecertificaat |
1 |
| Verpakking |
1 |
| Kwalificeerd certificaat |
1 |
| Verpakkingskast |
1 |
| Facultatief |
Standaard voorbeeld sjabloon |
1 |
| Glasondersteuning |
1 |
-
