TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image
TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image

Grote Afbeelding :  TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image

Productdetails:
Plaats van herkomst: China
Merknaam: Huatec
Certificering: ISO,CE
Modelnummer: HPA-620PRT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Verpakking Details: in Hoogte - kwaliteitskarton
Levertijd: 7~15 DAGEN NA BETALING
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 50 stuks per maand
Contact

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image

beschrijving
Naam van het product: Phased Array ultrasone foutdetector Model: HPA-620PRT
Opslag: Intern: 64 GB; extern: USB-flashdisk PRF: 25 Hz~10 kHz
Airconditioning: 100 V~240 V 50 Hz/60 Hz D.C.: 13,5V
Markeren:

TOFD Fase-array ultrasone foutdetector

,

TFM-fase-array ultrasone foutdetector

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD And Phased Array C scan TFM Image

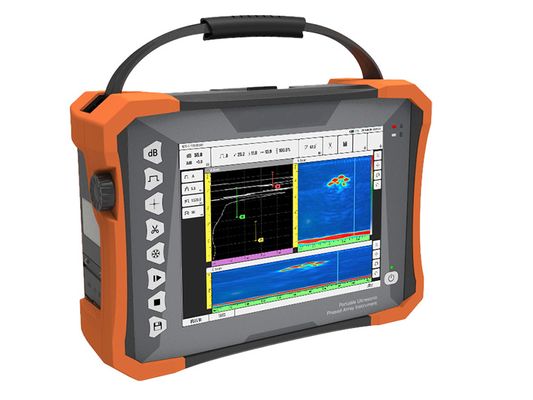

HUATEC HPA-620PRT is een nieuw ontwikkelde draagbare 32:128PR Fased Array foutdetector.

Het is uitgerust met de conventionele ultrasone inspectie module, TOFD module, conventionele Fased Array module en TFM imaging module, ondersteunt de gelijktijdige scanning van TOFD en Fased Array,met een vermogen van niet meer dan 50 WMet een water- en oliebestendige touchscreen en de mogelijkheid tot het opnemen van testgegevens over de volledige cursus, is de HUATEC HPA-620PRT een geavanceerde intellectuele TFM-fasearrayfoutdetector met C-scanfunctie.



Kenmerken:

Inspectiekanalen

  • 38Gefaseerde matrixmodule
  • TFM-afbeeldingsmodule
  • Gelijktijdig scannen van TOFD en Fased Array
  • Ondersteunt dubbel-array sondes
  • 2-kanaals TOFD; 2-kanaals conventionele ultrasone testen

De functionaliteit van de HPA-620PRT biedt een grote bevrediging van de verschillende eisen van de gebruikers.



Module van de fasearray

  • Lange golf TFM-inspectie; dwarsgolf TFM-inspectie
  • TFM-inspectie van achtersteweld; conventionele achtersteweldinspectie; conventionele achtersteweldinspectie (met gelijktijdige scanning van TOFD en Fased Array)
  • C-scan TFM-inspectie en conventionele C-scan-inspectie van kentekenplaten
  • TFM-inspectie en conventionele inspectie van bouten
  • Corrosiecontrole TFM; conventionele corrosiecontrole
  • TKY-inspectie



TOFD-modul

  • Procedureparameterinstelling; sonde- en wigparameterinstelling

Gebruikers kunnen relevante parameters berekenen op basis van de proef- en procedureparameters, waaronder: PCS, scandekking, bodemdekking, ingesloten straalhoeken.



Afbeelding

  • De HPA-620PRT is uitgerust met een 10,4 inch TFT-scherm van industriële kwaliteit, met aanraakbediening, waardoor optimale weergaven onder sterk licht en buiten mogelijk zijn.



Ontwerp van de procedure

  • De HPA-620PRT biedt processimulatiemodellen en kan ook een model bouwen door objecten te importeren via CAD-software.Aanpassingen aan de gebruikers van het specifieke inspectieproces en een one-stop-service voor het volledige scala aan oplossingen.

Parameter:



Kanalen
Modus PA/TFM-modus UT-modus TOFD-modus
Aantal 32:128 2 2
Fysieke parameter
Afbeelding 10.4 inch touchscreen
Invoer 1 IPEX, 4 C5
I/O-poorten 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (kan overdragen naar HDMI)
WIFI
LEMO 1B-encoderpoort
TTL I/O-poort
GPS - Ja, dat klopt.
Bewaarplaats Intern: 64 GB; extern: USB-flashdisk
Gewicht 5 kg (zonder batterij)
Afmetingen 350 mm × 250 mm × 130 mm
(L×W×H)
Airconditioning 100 V~240 V 50 Hz/60 Hz
D.C. 13.5V
Type batterij Lithiumbatterie
Batterijcapaciteit Dubbele batterijen, elk < 100Wh
Levensduur van de batterij ≥ 4,5 uur
Temperatuur Werktemperatuurbereik: -10 °C tot 40 °C
Temperatuurbereik voor opslag: -20°C~60°C
Indringingsbescherming IP65
Utrecht
PRF 25 Hz~10 kHz
Spanning van de zender 75V tot 250V (50Ωbelasting)
Breedte van de puls 30ns~1000ns, met stap van 5ns
Demping 400Ω, 80Ω
Monsternemingspercentage 100 MHz
Bandbreedte 0.5MHz~20MHz (-3dB)
Gewin 0.0dB~110.0dB
Gevoeligheidsoverschot ≥ 60 dB (smale bandbreedte), ≥ 52 dB (breede bandbreedte) (2.5P20-omvormers, 200 mmφ2platbodemgaten)
Verticale lineariteitsfout ≤ 3%
Horizontale lineariteitsfout ≤ 0,1%
Resolutie ≥ 26 dB ((2.5P20)
Dynamisch bereik ≥ 30 dB
Filter High-pass, low-pass en multiple narrow-band-pass
Rectificatie RF (TOFD-modus), volle golf, halve golf +, halve golf
Kanalen 2 kanalen
Maximale dekking 10000 mm (in lengtegolf van staal)
Poort A/B/G
Poortster Volledige reeks
Doorgangbreedte Poort start tot vol bereik
De grens van de poort 1~99%
Alarm Geluid/optisch
Metingsplaats Voorzijde/top
TCG 16
Fasearray/TFM
Kanalen 32:128
Maximaal diafragma 32 elementen
Maximale elementen 128 elementen
De focuswet ≥ 1024
Scanningskant -89°~89°
Kalibratie Velociteit, vertraging, TCG, ACG, Encoder
Testvolume 1000 mm
Min Hoekverhoging 0.1° (automatische aanpassing)
Monsternemingspercentage 100 MHz, 10 bit
Rectificatie Volle golf
A-scan schermhoogte 800% van de schermhoogte (maximaal)
Afstembare analoge winst 80 dB
Maximaal PRF 20 kHz
Spanning van de zender 20V~110V ((50Ω belasting)
Pulstype Bipolaire vierkantsgolf
Breedte van de puls 30ns~1000ns, stap als 5ns
Bandbreedte 0.5MHz~20MHz ((-3dB)
Filter High-pass, low-pass, multiple narrow-band-pass
Inzetten Encoder, tijdgebaseerd
Metingsplaats Voorzijde/top
Aflezen Amplitude; straalpad; horizontaal; diepte
Meestersresolutie 0.5 mm
Scanmodus L/S/C/D ¢scan, TFM
Scanlengte ≥ 15 meter
Scan snelheid ≥ 30 mm/s
TFM-beeldvorming Live 2D
Aantal aandachtspunten in TFM Maximaal één.000,000 punten
3D-reconstructie beeldvorming - Ja, dat klopt.




Toepassingsgebied:

  • Conventioneel lasonderzoek
  • Faseuze C-scan-inspectie van samengestelde materialen

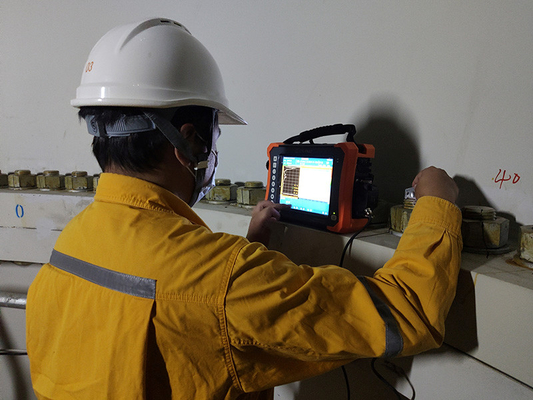

  • Inspectie van bouten en schroefbuizen
  • Inspectie van PE-verbindingen
  • Oplossing voor de inspectie van buislassen met een kleine diameter

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image 0

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image 1

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image 2

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image 3

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image 4

TFM Fasearray Ultrasone Foutdetector 32/128 Emission/Receive TOFD En Fasearray C Scan TFM Image 5
