TFM-fase-array ultrasone foutdetector HPA-620PRT

TFM-fase-array ultrasone foutdetector HPA-620PRT

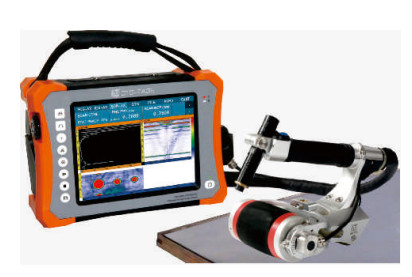

HUATEC HPA-620PRT is een nieuw ontwikkelde draagbare 32:128PR Fased Array foutdetector.

Het is uitgerust met de conventionele ultrasone inspectie module, TOFD module, conventionele Fased Array module en TFM imaging module, ondersteunt de gelijktijdige scanning van TOFD en Fased Array,met een vermogen van niet meer dan 50 WMet een water- en oliebestendige touchscreen en de mogelijkheid tot het opnemen van testgegevens over de volledige cursus, is de HUATEC HPA-620PRT een geavanceerde intellectuele TFM-fasearrayfoutdetector met C-scanfunctie.

Parameter:

Toepassingsgebied:

• Conventioneel lasonderzoek
• Faseuze C-scan-inspectie van samengestelde materialen
• Inspectie van bouten en schroefbuizen
• Inspectie van PE-verbindingen

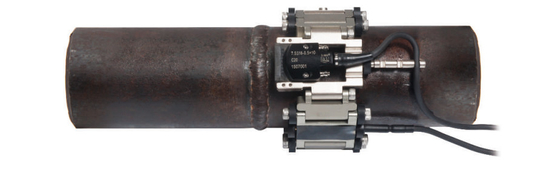

• Oplossing voor de inspectie van buislassen met een kleine diameter

Kenmerken:

Inspectiekanalen

• 38Gefaseerde matrixmodule
• TFM-afbeeldingsmodule
• Gelijktijdig scannen van TOFD en Fased Array
• Ondersteunt dubbel-array sondes
• 2-kanaals TOFD; 2-kanaals conventionele ultrasone testen

De functionaliteit van de HPA-620PRT biedt een grote bevrediging van de verschillende eisen van de gebruikers.

Module van de fasearray

• Lange golf TFM-inspectie; dwarsgolf TFM-inspectie
• TFM-inspectie van achtersteweld; conventionele achtersteweldinspectie; conventionele achtersteweldinspectie (met gelijktijdige scanning van TOFD en Fased Array)
• C-scan TFM-inspectie en conventionele C-scan-inspectie van kentekenplaten
• TFM-inspectie en conventionele inspectie van bouten
• Corrosiecontrole TFM; conventionele corrosiecontrole
• TKY-inspectie

TOFD-modul

• Procedureparameterinstelling; sonde- en wigparameterinstelling

Gebruikers kunnen relevante parameters berekenen op basis van de proef- en procedureparameters, waaronder: PCS, scandekking, bodemdekking, ingesloten straalhoeken.

Afbeelding

• De HPA-620PRT is uitgerust met een 10,4 inch TFT-scherm van industriële kwaliteit, met aanraakbediening, waardoor optimale weergaven onder sterk licht en buiten mogelijk zijn.

Ontwerp van de procedure

• De HPA-620PRT biedt processimulatiemodellen en kan ook een model bouwen door objecten te importeren via CAD-software.Aanpassingen aan de gebruikers van het specifieke inspectieproces en een one-stop-service voor het volledige scala aan oplossingen.
