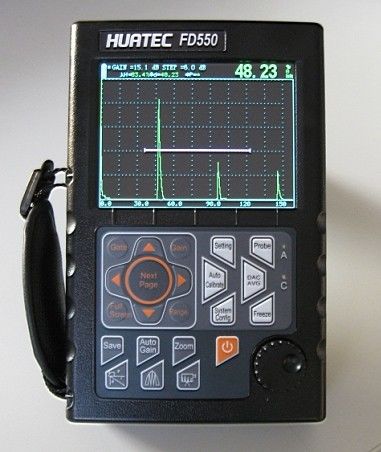

FD550 A Scan B Scan High Resolution Digtal Ultrasonic Defect Detector

FD550 A-scan B-scan Digtal Ultrasone Foutdetector met hoge resolutie

Hoofdkenmerken:

Automatische kalibratie,Automatische toename, 0-130 dB toename

DAC,AVG,TCG,B scan,AWS,6dBDAC

Hoog snelheidsopname en zeer laag geluid

Vaste metalen behuizing, water-/oliebestendige, stofbestendige

Hoogcontrastbeeld van de golfvorm vanuit helder licht

Krachtige pc-software en rapporten kunnen worden geëxporteerd naar Excel

Automatische weergave van de precieze foutlocatie ((diepte d,niveau p,afstand s,amplitude,sz dB,ф);

Automatische schakelaar met drie staven ((diepte d,niveau p,afstand s);

Automatische kalibratie van de transducer: nulpunt, hoeken, voorrand en materiaal snelheid;

Gemakkelijk te maken en te gebruiken DACTCG en AVG om de echo te evalueren, de curve kan worden gewijzigd en gecompenseerd

6 dB DAC-functies;

500 onafhankelijkheid opstelling, elk criterium kan vrij worden ingevoerd, we kunnen in de scène werken zonder testblok;

Groot geheugen van 1000 A grafiek

Automatische vergroting en vergrotingsscan;

maximaal vasthouden en maximaal geheugen;

B-scan;

AWS D1.1

Automatisch maken van video's van het testproces en spelen; gebruik van uppan, de lengte van de video is onbeperkt.

Krachtige pc-software en rapporten kunnen worden geëxporteerd naar Excel;

Li-batterij, werktijd tot 12 uur;

De ingebedde software kan online worden bijgewerkt;

• Andere functie van assistent

  • Display-bevriezing;
  • automatische echograad;
  • hoeken en K-waarde;
  • vergrendelings- en ontgrendelingsfunctie van systeemparameters;
  • Elektronische klokkalender;
  • Twee poorten instellen en alarm aanwijzen;
  • Alarm van de poort en de DAC;
  •

• Specificaties

  Titel	Parameter	Titel	Parameter
  Meetbereik ((mm)	0 10000	Metingsmodus	Een, twee, drie.
  Verticale lineariteitsfout	≤ 3%	Afwijzing	0~80%
  Horizontale lineariteitsfout	≤ 0,1%	Impulsverschuiving ((μs)	-20 ¢ +3400
  Overblijfselen van gevoeligheid	≥ 62 dB	Nul ((μs)	0.0 ¢ 99.99
  Dynamisch bereik	≥ 32 dB	Porttype	BNC(Q9)
  De kracht van een oplossing	≥ 36 dB	Werktemperatuur (°C)	-20 ¢50
  Frequentiebereik ((MHz)	0.5 ¢ 20	H×W×D(mm)	240×156×48
  Winst ((dB)	0 ¢ 130	Gewicht ((kg)	1.0 (met batterij)
  Materiële snelheid ((m/s)	1000 15000



• Standaardlevering:

  Hoofdeenheid

  2.5MHZ-ф20 rechte sonde

  4MHZ-8x9mm, 60 graden hoek sonde

  4A/9V-kernadapter

  Probeverbindingskabel (BNC naar BNC)

  Verbindingskabel van de sonde (BNC naar Lemo 00)

  Gebruiksaanwijzing

  Draagtas

  RS232-USB-converter



  Aanvullende toebehoren:

  Software voor gegevensbeheer

  Databeheerkabels RS232

  rechtstreekse sonde (5MHZ-ф20)

  rechtstreekse sonde (2.5MHZ-ф20)

  rechtstreekse sonde (2.25MHZ-ф20)

  Een rechte sonde (1MHZ-ф20)

  Hoeksonde (4MHZ-45graden, 8*9mm)

  Hoeksonde (4MHZ-60graden, 8*9mm)

  Hoeksonde (4MHZ-70graden, 8*9mm)

  Hoeksonde (4MHZ-80graden, 8*9mm)

  Hoeksonde (2MHZ-45graden, 8*9mm)

  Hoeksonde (2MHZ-60graden, 8*9mm)

  Hoeksonde (2MHZ-70graden, 8*9mm)

  Hoeksonde (2MHZ-80graden, 8*9mm)

  Probe T/R (5MHz-ф20mm, scherpstelling 15mm)

  Probe T/R (2.5MHz-ф20mm, scherpstelling 15mm)

  Verbindingskabel naar sonde (BNC-BNC)

  Verbindingskabel naar sonde (BNC-Lemo 00)

  Verbindingskabel naar sonde (BNC-Lemo 01)

  Verbindingskabel naar sonde (Lemo 00-Lemo 01)

  Lithium-ionbatterijen

  Stroomadapter (4A/9V)

  Stroomkabel

  Huidkoffer

•
