HG-5031L- laagfrequente trillingskalibratiesysteem

HG-5031L- laagfrequente trillingskalibratiesysteem
HG-5031L- Low Frequency Vibration Calibration System
HG-5031L- laagfrequente trillingskalibratiesysteem HG-5031L- laagfrequente trillingskalibratiesysteem

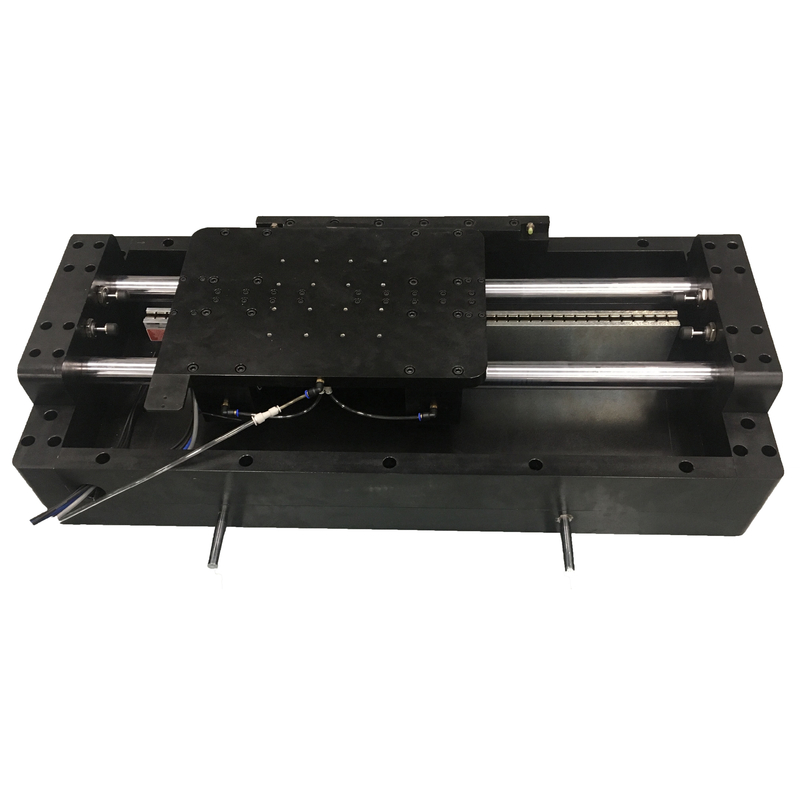

Grote Afbeelding :  HG-5031L- laagfrequente trillingskalibratiesysteem

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: ISO, CE, GOST
Modelnummer: HG-5031L
Contact

HG-5031L- laagfrequente trillingskalibratiesysteem

beschrijving
Frequentiebereik: 0.01 ~ 100 Hz (uitbreidbaar) Een beroerte: 400 mm (optioneel 100 mm ~ 2m)
Maximale versnelling: 20 m/s2 (uitbreidbaar) Graad van vervorming: < 5="">
Markeren:

Systemen voor het kalibreren van laagfrequente trillingen

,

Vibratiesysteem met lage frequentie

HG-5031L- laagfrequente trillingskalibratiesysteem



Het laagfrequente trillingskalibratiesysteem maakt gebruik van unieke foto-elektrische coderingstechnologie om laagfrequente trillingssignalen te regelen en te genereren.die de kalibratie van lage-frequentiesensoren met een hoge precisie en hoge efficiëntie met de vergelijkingsmethode kan voltooienDe laserinterferometer kan ook worden gebruikt voor absolute kalibratie van lage frequentie sensoren.en de meetinterface voor laserinterferentie-afbuiging kan worden uitgebreid om dynamische afbuigingskalibratie te realiseren.



Specifieke technische index

Een laagfrequente trillingskalibratie-inrichting (onderdeel van de schudtafel)
Nominale sinusvormige opwindingskracht 200 N
Frequentiebereik 0.01 ‧100 Hz (uitbreidbaar)
Fout bij frequentieaanduiding De fout van de aanwijzingswaarde mag niet groter zijn dan 0,25% van de volledige schaal.
Signal/geluidsverhouding Vibratietafel versnellingssignaal/geluidsverhouding moet groter zijn dan 60 dB
Werkreis (afwijkingsmetingsbereik) 400 mm ((Verruimbaar bereik 100 mm ≈ 2 m)
Verplaatsingsbereik 1 μm 400 mm ((Skaalbaar tot 2 m)
Nominale snelheid 1.2 m/s
Maximale versnelling @1Hz niet minder dan 0,5 g
Versnellingsbereik (10- 4¥20) m/s2
Maximale massa van de belastingsensor > 10 kg
Tafelgrootte > 240 mm × 240 mm
Equivalente massa van bewegende onderdelen 8 kg
Tafelschroef M5 ((Het kan worden aangepast aan de behoeften)
Algemene afmetingen L×W×H Ongeveer 1200 mm × 300 mm × 300 mm
Gewicht van het platform Ongeveer 90 kg
Gastoevoerdruk 0.4·0.6MPa
Maximale gasstroom 10 L/min
Vervorming van de golfvorm In het werkfrequentiereactiebereik bedraagt de vervorming van de golfvorm van de middenversnelling van de mesage niet meer dan 5%
Laterale trillingsverhouding In het werkfrequentiebereikde amplitude van de transversale trillingsversnelling van het midden van de mesage is niet groter dan 5% van de trillingsversnelling van de hoofdtrillingsrichting.
stabiliteit De trillingstabel trilt continu op het referentiefrequentiepunt van 16 Hz met de maximale versnellingsamplitude gedurende 20 minuten.de maximale frequentiewijziging is niet meer dan 00,3% en de maximale verandering van de versnellingsamplitude niet meer dan 0,5%.
Standaardversnellingssensor
gevoeligheid ten minste 1000 mV/g
Frequentiebereik DC-200Hz (± 5%)
Meetbereik 2 g
Resolutie Minder dan 10 μg
niet-lineariteit 00,1% FS
Foto-elektrische encoder kan ook worden gebruikt onder 10 Hz, resolutie Maximaal 10 nm
Vibratiebeheersysteem en controle-kalibratie-software
kanalen ≥ 4 kanalen, waarbij elk kanaal onafhankelijk A/D gebruikt
cijfer 24 bit
Monsternemingspercentage Elk kanaal is groter dan 20k
Interface van de laserinterferometer Uitbreidbare laserinterferometerinterface met afbuigfunctie
Alle hardware wordt aangestuurd door software, en de test van alle parameters van het complete systeem wordt door het programma bestuurd.
Het kan stapsinus en sweepsinus, amplitudefrequentie kalibratie, fasefrequentie kalibratie en amplitude lineariteit kalibratie van de gemeten sensor uitvoeren
De amplitude lineariteit, amplitude frequentie fout en fase fout van de sensor kunnen worden berekend
Gebruikersgedefinieerd testrapport, alle testparameters en berekeningsresultaten kunnen in het rapport worden weergegeven
Vereisten voor de werkomgeving van het systeem
Werktemperatuur van de omgeving 5°C+35°C
Relatieve luchtvochtigheid 10% tot 85%
Stroomvoorziening met een vermogen van meer dan 50 W,3.5 kW
Behoefte aan perslucht niet meer dan 0,6 MPa
Laboratoriale aardingsweerstand (Ω) ≤ 4





Systemen voor het kalibreren van laagfrequente trillingen

- Nee, niet echt. Deelnaam Hoofdtechnische index Qty
1

Standaardschakers met lage frequentie en laagfrequentieregelaars

IM-LF01

Voldoen aan de JJG 298-2005 standaardvibratietabel voor tussenfrequenties (vergelijkende methode)

1Frequentiebereik: 0,1 Hz tot 100 Hz;

2Versnellingsbereik: ≥ 20 m/s2;

3, maximale belasting van de standaard trillingstafel: ≥10 kg;

4- Vervorming: ≤ 5%;

5. zijdelingse bewegingsverhouding: ≤ 10%;

6Versnellingstabiliteit: 0,1%, frequentiestabiliteit: 0,1%.

 1
2

Standaardversnellingssensor

MSV-3001

1Gevoeligheid: ≥ 1000 mV/g;

2Frequentiebereik: 0,1 Hz tot 200 Hz

 1
3

Vibratiebeheersysteem (inclusief software)

NIM-DA01

1Aantal aankoopkanalen: ≥2;

2, AD-bits: 24 bit;

3, bemonsteringsfrequentie: ≥ 50 kHz;

4, spanningsmetingsbereik: ±5V.

5, spanningsmetingsfout: beter dan 0,2%;

6, fout meting van de spanningsverhouding: beter dan 0,1%;

7, met inbegrip van twee modi voor automatische en handmatige kalibratie;

8, kan automatisch rapporten genereren.

 1
4

Versterker voor conditionering

YMC-8102

 1 lading /IEPE/TEDS-kanaal, versterking en conditionering van het signaal van de ondersteunende ladingsensor, stroomvoorziening en signaalconditionering van de constante stroombron van de IEPE-sensor, conditionering van het signaal van de TEDS-sensor;Integratie van ondersteuningskanalen, RS-232-interface en PC-communicatie, meerdere kan worden gecascadeerd, CE-certificering; 1 set
5 Luchtcompressorsysteem Verschaffing van perslucht 1 set
6 Computer i7-processor, 8g geheugen, 1T harde schijf, met meerdere USB-poorten en PCI-slots, twee netwerkpoorten, inclusief optische schijf 1 set
7 metering Eerste meetlading 1




Kenmerkend

Unieke laagfrequente trillingsgenerator voor vliegtuigbewegingen

- Precieze en efficiënte nulcontrolefunctie

️ drift, ongeacht de zwaartekracht

 Deflectie-kalibratie is ook mogelijk

- een meerkanaalsysteem voor de analyse van dynamisch signaal met een hoge precisie van 24 bits

¢ Meerdere sensoren kunnen tegelijkertijd worden gekalibreerd

¢ gebruik maakt van unieke digitale besturingstechnologie



Hoofdtechnische index

Frequentiebereik: 0,01 ~ 100 Hz (uitbreidbaar)

¢ slag: 400 mm (optioneel 100 mm ~ 2m)

De maximale versnelling: 20 m/s2 (uitbreidbaar)

️ vervormingsgraad: < 5%

 verplaatsingsverhouding: < 10%

️ Vervoer: > 10 kg

 Meetingsonzekerheid: 2% (k=2)
