Vacuümbox Laslekken detectie systeem Upgrade Lasproces

Systemen voor het detecteren van lekken in de las van vacuümdozen

2. Technische parameter

1. Inleiding van het product

De detectie van lekken in vacuümdozen is een veelgebruikte methode, zoals de detectie van lekken bij las op de bodem van de tank en drukvaten.De geometrische afmetingen van de vacuümdoos op de markt zijn ongeveer: de breedte is ongeveer 200 mm, de lengte ongeveer 600 mm, de hoogte ongeveer 300 mm en het gewicht is tussen de 5 en 10 kg.de inspecteur knielt om een bepaalde druk op de vacuümbox uit te oefenen om ervoor te zorgen dat de afdichting tussen de rand van de vacuümbox en het geteste voorwerp intact is, waarna de vacuümpomp de binnenkant van de doos vacuumeert wanneer de vacuümgraad in de doos de in de norm gespecificeerde negatieve drukwaarde bereikt.U kunt controleren of er een lek in de gedetecteerde positie van het transparante venster van de Vacuum box. Nadat de detectie is voltooid, opent u de inlaatklep om de binnenkant van de doos met lucht te vullen.de inspecteur kan de Vacuumbox verplaatsen naar de volgende detectiepositie voor detectie.

Omdat de doos van de Vacuum doos heeft een bepaald gewicht, als het aantal geteste lassen is groot, zoals een paar duizend meter lange las,Dan zullen de inspecteurs duizenden keren gaan zitten en staan., en verplaats de Vacuum box voor een lange tijd, zullen de inspecteurs ook veel fysieke kracht uitgeven; Vanwege de voltooiing van een positie detectie, moet het detectiepersoneel doen krukken,druk, staande, bewegende herhaalde acties, dus het zal veel tijd vertragen, de efficiëntie is zeer laag; Bovendien, als de afdichting niet strak is, moeten de inspecteurs veel moeite besteden,zelfs knielen om druk op de Vacuum box te zetten, en soms oude kleding of oud doek met water en andere dingen gevlekt gebruiken, is de doos omringd om afdichting te garanderen, wat ook tijdrovend en arbeidsintensief is.

Om een goede afdichting te garanderen tussen de Vacuumbox en de tankwand en de bodem van de tank, moet de verpakking van de tank met een afdichting van de tank met een afdichting van de tank met een afdichting van de tank met een afdichting van de tank met een afdichting van de tank met een afdichting van dede inspecteur moet een grote kracht uitoefenen op de vacuümbox in zowel verticale als horizontale richtingAangezien de inspecteur zich echter tegenover een hoge muur bevindt en de detectiepositie zich in een zeer lage hoek bevindt, houdt of grijpt de inspecteur de vacuümdoos niet in deze positie vast.Het maakt ze te sterk., dus veel tijd en moeite wordt verspild met het afdichten van de randen van de kamer.

Om de bovenstaande problemen op te lossen, heeft ons bedrijf twee soorten opsporingsdozen voor het detecteren van het lek van de lasnaad ontwikkeld, waardoor de opsporing van het lek van de lasnaad van de bodem van de tank gemakkelijker en efficiënter wordt gemaakt.

2Kenmerken van rechtgesweisde vacuümdoos

1) De bodem is voorzien van een wandelwiel en de veer is boven het wandelwiel geplaatst.de afdichtingsspons aan de onderkant van de vacuümdoos moet ongeveer 10 mm boven de grond liggen. Het inspectiepersoneel kan gemakkelijk duwen van de Vacuum box te lopen zonder buigen om op te tillen en buigen naar beneden, en de operatie is handig en snel te buigen over rechtstreeks met de voeten

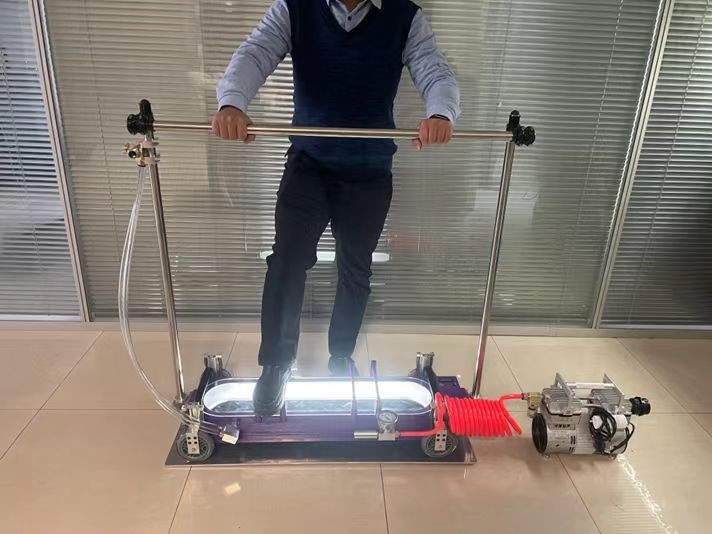

2) Bij het detecteren van lekken staat de inspecteur op de Vacuumbox en vertrouwt hij op de eigen zwaartekracht van de inspecteur om de afdichtingsspons te vervormen om het doel van het afdichten te bereiken.De verzegelingssnelheid is snel en het rendement is hoog, en het duurt slechts ongeveer 20 seconden om de lek detectie te voltooien op een punt

3) De Vacuumbox is uitgerust met een hulpstaaf, die kan worden gebruikt om de Vacuumbox te duwen om te lopen;Het is ook de armleuning voor het inspectiepersoneel wanneer ze staan op de Vacuüm doos om de veiligheid van het inspectiepersoneel te waarborgenDe armsteun is ook uitgerust met een luchtinlaatklep, en het detectiepersoneel kan het drukverlichtingswerk van de echte Vacuumbox uitvoeren zonder de middel te moeten flappen.

4) De vacuümmeter en de veiligheidsklep zijn op de doos geïnstalleerd. Wanneer het vacuüm de ingestelde waarde bereikt, springt de veiligheidsklep om het vacuüm in de vacuümdoos op de ingestelde constante waarde te houden,zodat de vacuümpomp niet vaak hoeft te worden uitgeschakeld, waardoor tijd wordt bespaard en de inspectie snel wordt uitgevoerd.

5) Door het gebruik van de Vacuumbox kan de detector het lekdetectiewerk alleen in een rechtopstaande positie voltooien, waardoor de arbeidsintensiteit van de detector sterk wordt verminderd,Vooral de arbeidsintensiteit van de taille

Schema van rechte las VacuümdoosHV1800F LED

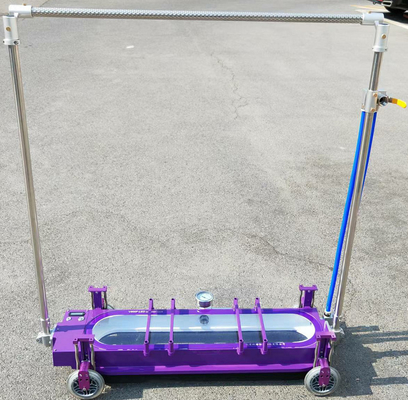

Echte foto van een rechte lasbak.HV1800F LED

3. Kenmerken van fillet lassen vacuümdoos

1) De zijkant is voorzien van een wandelwiel, die de Vacuumbox kan duwen om te lopen;aan elke zijde van de geleidingsrail gemonteerd op een micromotor (een enkele motor met een stuwkracht van 19 kg) en een elektromagnet (een enkele zuigkracht van 80 kg)

2) Wanneer het wordt aangedreven, wordt het op de tankwand geadsorbeerd als een vast punt voor het aanbrengen van kracht, wat gelijk is aan het bevestigen van één uiteinde van de stuwknop op de tankwand.de push rod motor zal de vacuüm doos duwen naar de tankwand te bewegen, waardoor het comprimeren van de afdichting spons om de afdichting van de Vacuum box te verzekeren

3) Met behulp van de leegte doos, de afdichting snelheid is snel, de efficiëntie is hoog, en de detectie van een lek slechts ongeveer 20 seconden

4) Net als bij de rechte lasvak is de hulpstaaf voorzien van een luchtinlaatklep, naast de elektromagnetschakelaar en de stuwknop,de doos is voorzien van een vacuümmeter en een veiligheidsklep, wanneer de vacuümgraad de ingestelde waarde bereikt, wordt het veiligheidsklep geactiveerd, zodat de vacuümgraad in de vacuümbox op de ingestelde constante waarde blijft,zodat de vacuümpomp niet vaak hoeft te worden uitgeschakeld, tijdbesparing en versnelling van de inspectie

Echte foto van fillet lassen Vacuüm doosHC1400-LED

Echte foto van fillet weld box push rod motor en elektromagneten

Vacuümpomp

3. Technische parametervereisten:

3.1 VacuümdoosHV1800F LEDvoor het testen van lap- en achterstelasten

3.1.1 Vacuümgraad: ten minste 60 kPa;

3.1.2 De detectielengte van de las: niet minder dan 800 mm;

3.1.3 Controleer de soorten lassen: lap- en kontlassen aan de bodem van de tank;

3.1.4 Vereisten inzake de diameter van de tank: kunnen worden toegepast op alle diameters van de tank;

★3.1.5 Operatiemodus: het inspectiepersoneel kan de gehele operatie staande uitvoeren;

★3.1.6 Verlichtingssysteem: LED-verlichtingssysteem in vacuümdoos;

3.1.7 stroomvoorziening van het verlichtingssysteem: ingebouwde lithiumbatterij van 3Wh, stroomvoorziening van ten minste 16 uur;

★3.1.8 bewegende wielen: de vacuümdoos wordt geleverd met 4 bewegende wielen, 4 bewegende wielen met veer kunnen worden opgeheven, kunnen de vacuümdoos duwen om te lopen;

★3.1.9 hulpstaaf: De drukverlagende klep is op de hulpstaaf gemonteerd en het detectiepersoneel kan de drukverlagende klep schakelen wanneer het normaal staat.

★3.1.10 Randverzegelingsmateriaal, hoogdichte spons

3.2 VacuümdoosHC1400-LEDvoor het testen van filetsweisingen

3.2.1 Vacuüm: ten minste 60 kP;

3.2.2 De detectielengte van de las: niet minder dan 400 mm;

3.2.3 Type inspectiesweis: filetsweis;

3.2.4 De diameter van de tank: ≥ 5 m;

★3.2.5 Operatiemodus: het inspectiepersoneel kan de gehele operatie staande uitvoeren;

★3.2.6 Verlichtingssysteem: LED-verlichtingssysteem in vacuümdoos;

3.2.7 stroomvoorziening van het verlichtingssysteem: ingebouwde lithiumbatterij van 3Wh, stroomvoorziening van ten minste 16 uur;

★3.2.8 Verhuizend wiel: de Vacuumbox wordt geleverd met 2 bewegende wielen, 2 bewegende wielen met veer kunnen worden opgeheven, kunnen de Vacuumbox duwen om te lopen;

★3.2.9 hulpstaaf: de drukverlagende klep is op de hulpstaaf geïnstalleerd en het detectiepersoneel kan de drukverlagende klep schakelen wanneer het normaal staat;

★3.2.10 Overige hulptoepassingen: Aan beide zijden van de vacuümbox zijn twee elektromagneten met een zuigkracht van 85 kg en twee duwmotoren met een stuwkracht van 19 kg gemonteerd.

★3.2.11 randverzegelingsmateriaal, sponzen met een hoge dichtheid

3.3 Vacuümpomp

3.3.1 Spanning: 220 V 50/60 Hz;

3.3.2 Ontwerpdruk: 92 kPa;

3.3.3 Typ van pomp: elektrische vacuümpomp met ventilator;

3.3.4 Stroom: 200 l/min;

3.3.5 Gewicht: niet meer dan 10,5 kg;

3.3.6 Vermogen: niet meer dan 450w.

3.3.7 Machinegeluid: ≤ 58 dB

4. Configuratievereisten

4.1 Vacuümpomp: 1pc

4.2 Schoot- en achterstelassen Vacuümdoos: 1 set

4.3 Fillet lassen doos: 1 set

4.4 zachte luchtpijp: 1 set

4.5 Batterij voor de voeding van de vacuümpomp: 1 stuks

4.6 Handleiding: 1 exemplaar;

4.7 Verzenddozen: 3 stuks
