Blik op koper gegalvaniseerd laag multifunctionele coating dikte gauge

Zinnemachining op koper gegalvaniseerde laag multifunctionele coating dikte meetinstrument

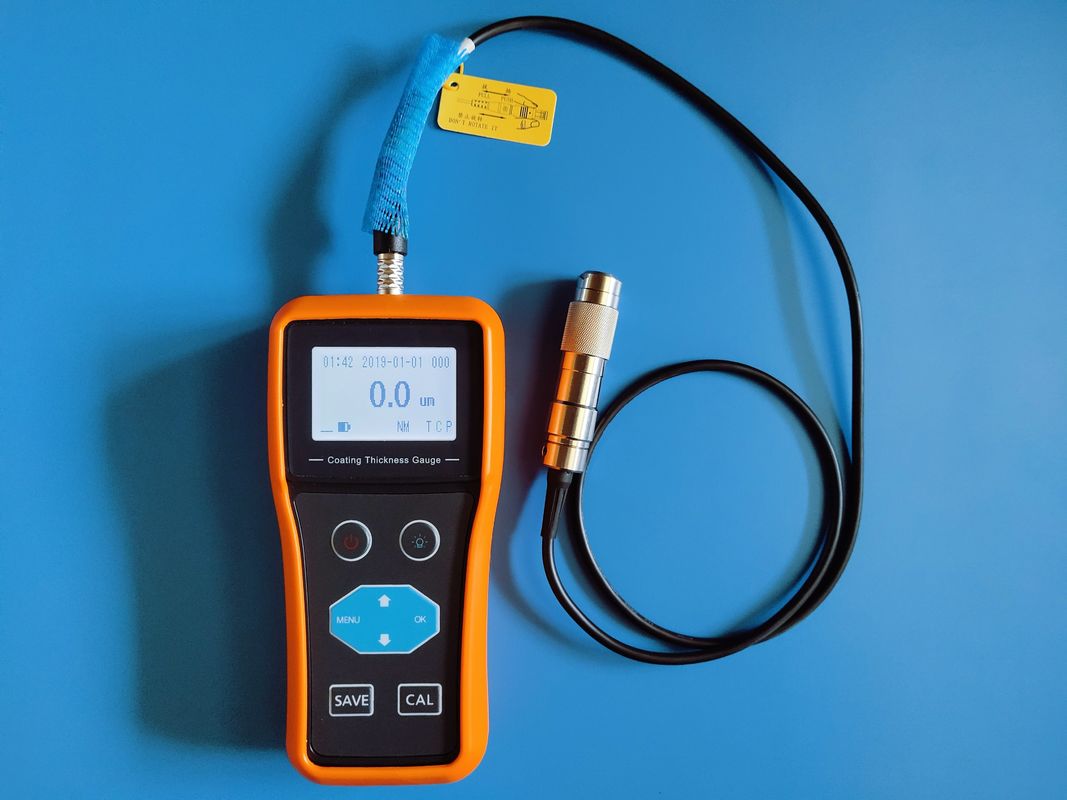

TG-6105 is een draagbare magnetische en wervelstroom coating dikte meter, Het kan snel, zonder schade, de precisie van magnetische metalen substraten (zoals staal, ijzer,van legering en van hardmagnetisch staal, enz.) op de magnetische laagdikte (zoals zink, aluminium, chroom, koper, rubber, verf, enz.) en niet-magnetische metalen ondergronden (zoals koper, aluminium, zink, tin, enz.).) op de geleidende laagdikte (zoals rubber), verf, kunststof, anodische oxidatiefolie, enz.),

NM:Probe-type, T:Tin plating op koper, C:Realtime temperatuurcompensatie,P: eenmalige meting

Toepassing:

Kan worden gebruikt in het laboratorium, kan ook worden gebruikt in de engineering site, wordt veel gebruikt in de productie, metaalverwerkende industrie, chemische industrie, grondstof inspectie en andere test velden,is het materiaalbeschermingsprofessionele noodzakelijke instrument.

Standaard

• GB/T 4956 -- 2003 Meting van de coatingsdikte van niet-magnetische coatings op magnetische substraten -- Magnetische methode
• GB/T 4957 -- 2003 Meting van de coatingsdikte van niet-geleidende coatings op niet-magnetische matrixmetalen met behulp van de eddy current-methode
• JJG 818 -- 2018 Magnetische en draaistroom-type coatingsdikte meetinstrument
• JB/T 8393 -- 1996 Magnetische en draaikolkstroom meting van de dikte van de coating
• GB/T 15675-2008 Continu elektrogalvaniseren, met zink-nikkellegering beklede stalen platen en stalen banden
• GB/T 2518-2008 Doorlopend warm gegalvaniseerd staalplaat en staalstrook

Kenmerken:

• de chip voor het nemen van hoge-precisie monsters en het speciale kalibratiemodel, met geavanceerde real-time temperatuurcompensatietechnologie, kunnen een volledig bereik van nauwkeurige metingen bereiken,en kan nauwkeurig de dikte van ultra-dunne galvanisering en oxide laag onder 20um meten
• kan tegelijkertijd de dikte van de gegalvaniseerde laag en het gewicht per eenheid worden gemeten (gramversie)
• ondersteunt een verscheidenheid aan sonde specificaties, de sonde kan opnieuw worden afgestemd op het belangrijkste instrument na slijtage, effectief verlenging van de dienstlevens van de sonde
• heeft een zeer nauwkeurige enkelpuntsmeting, scansmeting, eenheidsgewichtsmeting (gramgewichtsversie TG-6105P), verschilmeting, gemiddelde meting en andere meetmodi
• heeft nulpuntskalibratie, eenpuntskalibratie, tweepuntskalibratie en basiskalibratiefuncties, kan automatisch de systeemfout corrigeren
• heeft de functie van gegevensopslag en kan worden gegroepeerd naar de opgeslagen gegevens voor statistische analyse
• kan de bovenste en onderste limieten van de diktewaarde, buiten het bereik van het automatische geluid van het alarm, instellen
• met koppelingstoestand prompt functie, intuïtief inzicht in de meettoestand
• Toon veel informatie, waaronder diktewaarde, koppelingstoestand, informatie over elektrische hoeveelheid, testtijd, opslagtoestand, enz.
• ingebouwde Bluetooth-module (optioneel Bluetooth-versie) en Mini-USB-interface, optioneel Bluetooth-printer,en kan communiceren met pc's of intelligente eindapparaten voor bekabelde en draadloze gegevensoverdracht
• ondersteunt real-time online meting, instructiecontrole (instructieversie), de hostsoftware kan worden geüpgraded
• kan worden uitgerust met RS232, RS485 communicatie-interface, optioneel voor on-line model
• kan worden aangepast dikte meetmodule en dikte meet sensor

Technische parameters:

TG-6105-serie sonde gids

Proeftype		F-sonde (Magnetische inductie)						N-sonde(Wirbelstroom)
Gebruik		niet-magnetische coating op magnetisch metalen substraat						niet-geleidende coating op niet-magnetisch metalen substraat
Proeftype		FM	FL	Valuta	FT	FS	FH	NM	NL
Meetbereik ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Metingsnauwkeurigheid ((μm)	Basiskalibratie	± 0,5% + 1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	± 0,5% + 1% H)	±(1+2% H)	± 0,5% + 1% H)	±(1+2% H)
	Kalibratie van het nulpunt	±(1+2% H)	±(1+3% H)	± 2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. Radius van kromming		convex 1,5 mm	convex 1,5 mm	convex 10 mm	convex 1,5 mm	convex 1 mm	convex 1,5 mm	convex 3 mm	convex 6 mm
Min. Radius van het gebied		Φ7 mm	Φ7 mm	Φ40 mm	Φ7 mm	Φ3 mm	Φ7 mm	Φ5 mm	Φ7 mm
Critische dikte van de plaat		0.5 mm	0.5 mm	2 mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Temperatuur ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Meesrichting
Gemeenschappelijk toepassingsgebied		Standaardsonde   Conventioneel coating verflaag, enz.	Een dikkere probe-verflaag, sproei-coating, enz.	met een vermogen van niet meer dan 10 W   Brandbeschermingslaag enz.	Het smalle gebied in de buis met rechthoekige sonde	Kleine sonde, klein werkstuk, bevestigingsmiddel, enz.	Hoogtemperatuursonde kan hoge temperaturen van 300°C weerstaan	Standaard sondoxide laag, sproei coating,   met een breedte van niet meer dan 50 mm	Dikkere sondecoating, verfcoating, enz.

Modelgids van de TG-6105-serie

Opmerking: RS232/485 en andere communicatiepoorten zijn optioneel voor het lijnmodel
