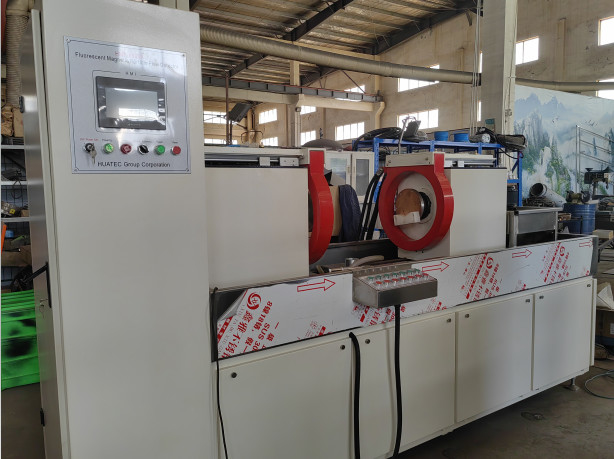

Fluorescerende magnetische deeltjesfoutdetectorHMP-6000A
Werkingsbeginsel
Magnetische deeltjesfoutdetectie maakt gebruik van de wisselwerking tussen het magnetisch lekveld en het magnetisch poeder op het defect van het werkstuk.Deze methode maakt gebruik van het verschil tussen de oppervlakte- en bijna-oppervlaktefouten van staalproducten (zoals scheuren).Het magnetisch veld bij de discontinuïteit van deze materialen wordt na magnetisatie vervormd.met een vermogen van meer dan 10 W,. aldus magnetisch poeder aantrekken om magnetisch poeder te vormen ophoping op het defect - magnetische merken, onder de juiste lichtomstandigheden, die de locatie en vorm van het defect tonen
Toepassing
Fluorescerende magnetische deeltjesfoutdetector wordt gebruikt om het oppervlak en het oppervlak van ferromagnetische werkstukken (zoals bouten, pinnen, buizen, tandwielen, versnellingsringen, krukas, enz.) te detecteren.) als gevolg van vervalsing, blussen, slijpen, vermoeidheid door scheuren en insluipingen van slakken en andere kleine gebreken.
Technische parameter
Detectiebereik: diameter (φ400 mm), lengte 1000 mm
Detectiemethode: detectie van fluorescente of niet-fluorescente magnetische deeltjes
Magnetiseringsmodus: omtrek, lengte, composiet magnetisatie
Elektrode-afstand: 0~1000 mm (instelbaar)
Klemmodus: pneumatische klem
Magnetiserende stroom: 0~6000A
Demagnetiseringseffect:5 А/cm
Gevoeligheid van de detectie: A1-standaardproeffilm (15/50) duidelijk weergegeven
Stroomvoorziening: driefasige 5-draad AC 380V 50Hz
| Testparameters |
| Huidige naam |
Airconditioning |
| Circumferentiële magnetiserende stroom ((A)) |
5500 |
| Metode voor longitudinale magnetisering |

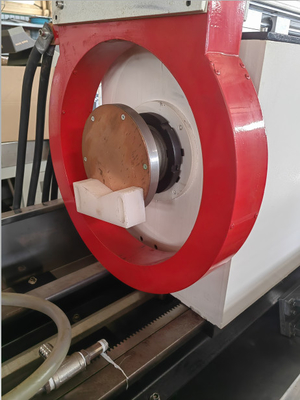

Elektromagnetisch juk, spoel die zich in de elektrodebox bevindt |
| Langeweg magnetiseringsstroom (A) |
¥50 |
| Max. diameter van de spoel ((mm) |
500 |
| Max.pool afstand ((mm) |
1000 |
| Controle |
Handleiding |
| Operatie-interface ((*) |
Touchscreen |
| Klem (((*) |
pneumatische |
| Elektrodenkop |
2 PCS |
| Roterende modus |
Elektrisch |
| Ac-magnetiseringsmethode |
Circumferentiële magnetisatie, longitudinale magnetisatie, composiet magnetisatie |
| AC-demagnetiseringsmethode |
Automatische demagnetisatie bij verzwakking |
| Bespuittijd |
handleiding |
| Magnetiseringstijd |
elke keer |
| Rotatie-waarnemingstijd |
cirkel |
| Demagnetiseringstijd |
elke keer |
| vangbak |
Volume 40L; uitgerust met rol, mengfunctie, |
| Filter van roestvrij staal, tweeledig gebruik voor olie en water |
| Witte lichtverlichting |
¥ 1000 lx |
| Stroommetingsfout |
≤ ± 10% |
| Luchtbron |
0,08-0,1MRa |
| Kracht |
driefasige vijfdraad, 380V±10%, 50Hz |
| Algemene afmeting ((mm) |
Lange:2500 |
| Breedte: 800 mm ((donkere kamer niet nodig) |
Uitvoeringsnorm
Magnetische deeltjesfoutdetector: GB/T8290-2011
Bewakingsvoorwaarden voor de inspectie van magnetische deeltjes: GB/T 5097-2020/ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (ASTM E1444-01) De testmethode voor magnetische deeltjes is gebaseerd op de volgende methode:
Europese Unie, internationale norm: DIN EN ISO 9934-2-2003
Standaardconfiguratie
1 hoofdmachine voor het detecteren van fluorescerende magnetische deeltjesfouten
Magnetische suspensie sproeisysteem 1 set
Een Gaussmeter
1 magnetische suspensieconcentratie-metingsbuis
