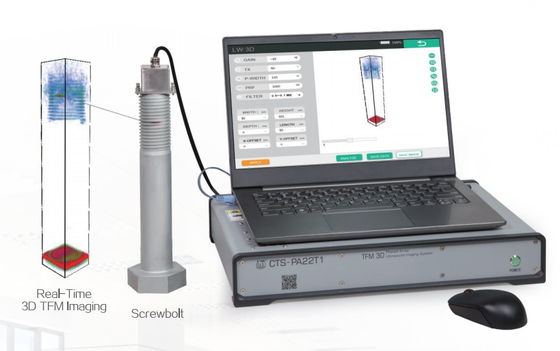

HPA-22T1 Fasearray TFM Real-time 3D Ultrasone Imaging System
De HPA-22T1 is een nieuw 64-kanaal full parallel phased array total focusing (TFM) snel ultrasone beeldopsporingssysteem dat onafhankelijk is ontwikkeld door ons bedrijf. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.
Het industriële RF-metadataplatform met een fasearray dat de volledige originele gegevens rechtstreeks kan verwerken via de computer.
Specificaties:
| Pulser |
| TX |
Bipolaire vierkantgolf 45V100V afstembaar met 1.0V10.0V per stap |
| Breedte van de puls |
30 ‰ 600ns met 1,0 ‰ 10,0 ‰ per stap |
| Ontvanger |
| Bandbreedte |
0.5 ∙ 20,8 MHz |
| Gewinbereik |
055dB met 1,0dB 10,0dB per stap |
| Filter |
Laag/midden/hoog |
| Gegevensverwerking |
| Digitaliseringspercentage |
62.5 MHz, 10 bit |
| Invoerimpedantie |
50Ω |
| Uitstel |
0·40 μs,P:2.5ns |
| Centrale wetten (Qty) |
262144 |
| Ingebouwde verwerker |
Grote chip big data realtime HW verwerking |
| Systemen |
| Channel Config |
64x64 in totaal parallel |
| Energieverbruik |
50 W |
| Operationeel platform |
Boven Windows7 |
| Signaleringspercentage |
100M/1000M Ethernet |
| Afmeting |
395 × 283 × 66 |
| Gewicht |
3.1 kg |
| Invoer/uitvoer |
| Verbinding van de PA-sonde I-PEX |
| LAN-netwerk |
| Invoer/uitvoer |
| USB2.0-poort ((Qty):2 |
| Port ENCODER |
Kenmerken:
Ik...Total focusing (TFM) reconstructie-algoritme model
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
Ik...64 volledig parallelle phased array-hardwarekanalen
Met 64 volledig parallelle phased array-hardwarekanalen kan het tot 4096 FMC-gegevens van type A-golven in realtime verzamelen met een steekproefdiepte van 2 m.
Ik...Realtime totale scherpstelling (TFM) beelddetectie
Ondersteuning van snelle beeldopsporing van lucht- en ruimtevaartcompositieve materialen hogesnelheidsspoorlijnen-buigweldingen wielen en assen van elektrische locomotieven windturbineschroeven en dikke wandbuigweldingen.
Ik...Snelle C-scan beeldvorming
Op basis van 2D totale scherpstelling (TFM) in combinatie met encoder positionering kan snelle C-scan beeldvorming worden gerealiseerd voor de gedetecteerde materialen.
Ik...3D transversale golf totale scherpstelling (TFM) module
Op basis van de twee-dimensionale array-sonde en de bijbehorende wiggen kan de realtime detectie van het lasgebied worden gerealiseerd om een stereoscopisch 3D-grafisch scherm te vormen;3D-TFM in combinatie met de encoder kan een intuïtief en transparant 4D-detectiebeeld van het lasgebied vormen.
Ik...Meerdere 3D-TFM-modi
Een verscheidenheid aan TFM-oplossingen voor lassen gieten en smeden; een ideaal alternatief voor RT-inspectie van middelgrote en dikwandige austenitische roestvrijstalen lassen.
Ik...Realtime 4D-detectie
3D-TFM combineert met encoder om real-time 4D-detectiebeeld te vormen en de scansnelheid is tot 100 mm / s.

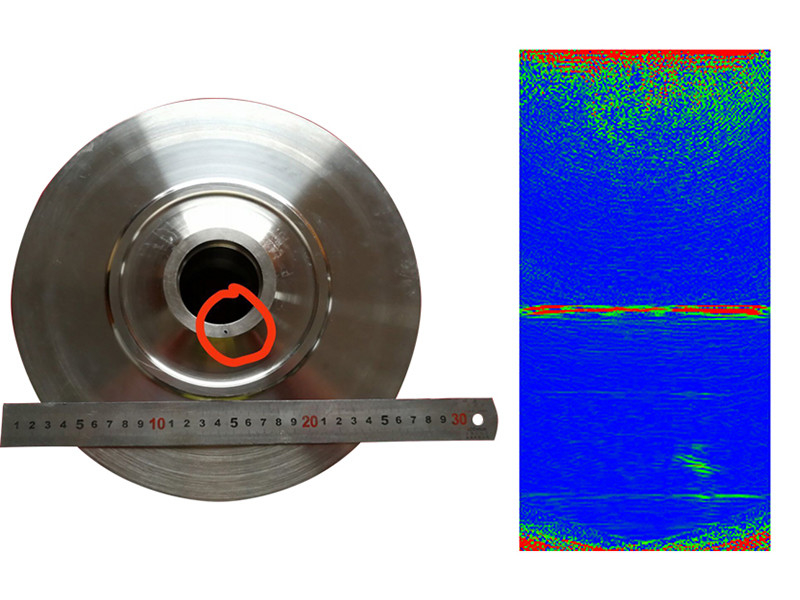

Ik...TFM-detectie van speciaal werkstuk
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
Ik...Oorspronkelijke gegevensopslag en rapportagegeneratie
Het systeem biedt functies zoals originele volledige matrix data opslag en testresultaten opslag kwantitatieve analyse van defect locatie, enz.het kan testrapporten verstrekken volgens het door de gebruikers vereiste rapportformaat.
